AVD3 MacroAir

Ventilador HVLS industrial AVD3 para grandes espacios interiores y exteriores

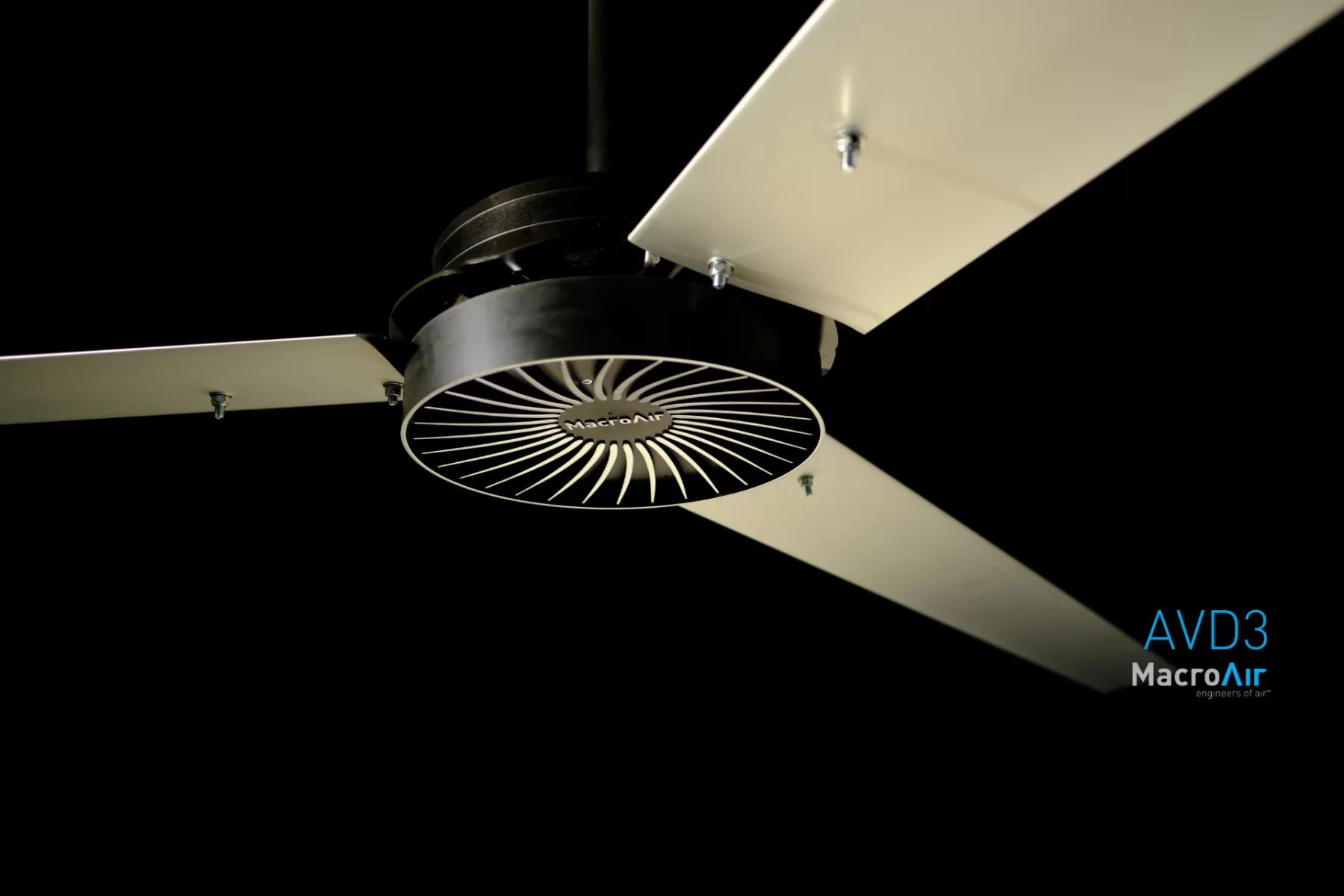

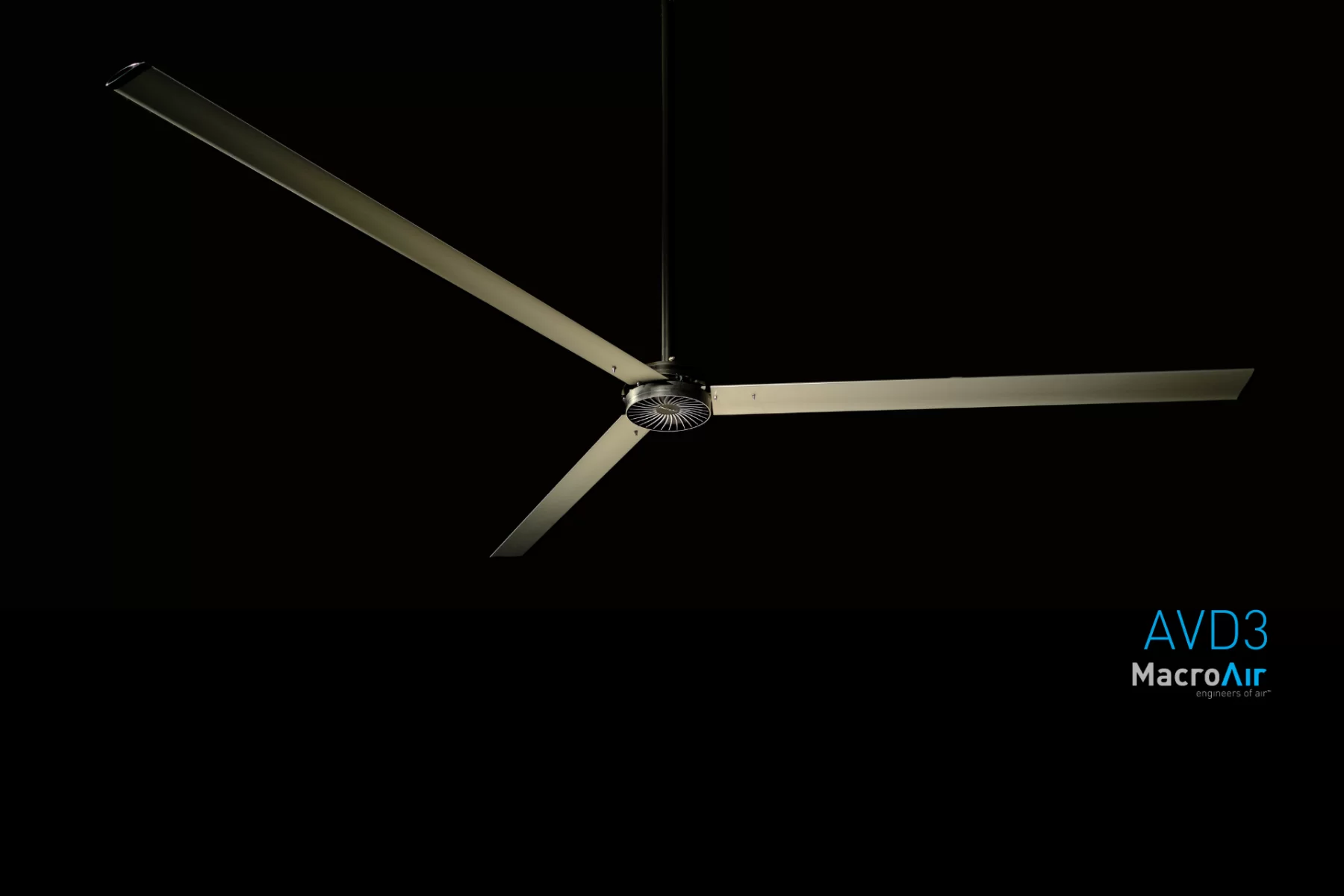

El AVD3 de MacroAir es un ventilador HVLS industrial de 3 aspas diseñado para ofrecer gran movimiento de aire con una estructura más ligera, eficiente y moderna. Es una excelente opción para proyectos que buscan mejorar confort, circulación de aire y desempeño energético en naves industriales, almacenes, gimnasios, espacios comerciales y otras áreas de gran volumen, con la ventaja de poder trabajar tanto en aplicaciones interiores como exteriores del lado del ventilador.

Dentro de la familia MacroAir, el AVD3 destaca por su tecnología gearless direct drive, su enfoque en reducción de peso y materiales, y su capacidad de integrarse a plataformas de control y automatización del edificio. Esto lo convierte en una alternativa muy atractiva para proyectos donde se busca un ventilador de gran diámetro con una propuesta más eficiente y una imagen más limpia.

¿Cuándo conviene elegir AVD3?

AVD3 es una muy buena opción cuando el proyecto requiere un ventilador HVLS con cobertura amplia, bajo peso estructural y un sistema de transmisión directa que ayude a reducir mantenimiento y complejidad mecánica. Su diseño de tres aspas fue desarrollado para mantener el equilibrio entre eficiencia, materiales, esfuerzo sobre la estructura y costo operativo.

Puede funcionar muy bien en instalaciones donde se busca:

• mejorar la circulación de aire en espacios amplios
• reducir estratificación
• aumentar confort del personal o usuarios
• contar con un ventilador HVLS apto para interior o exterior
• integrar el sistema a controles avanzados o BMS
• aprovechar una solución de gran diámetro con motor direct drive.

Características principales de AVD3

El AVD3 reúne una serie de atributos que lo vuelven muy competitivo dentro de su categoría:

• motor direct drive
• 3 aspas de aluminio anodizado con enfriamiento centrífugo
• operación con avance, reversa y velocidad variable
• apto para uso interior y exterior en la unidad del ventilador
• capacidad de integración con automatización de edificio mediante AirLynk
• control digital mural con acceso a códigos de falla
• componentes de seguridad como cable de seguridad, montaje universal con tensores y retenedores de aspas
• capacidad de integración con sistema de alarma contra incendio.

Esta combinación lo vuelve una solución muy interesante para proyectos donde se valora tanto el desempeño del ventilador como la facilidad de integrarlo a estrategias modernas de control.

Tamaños disponibles de AVD3

El AVD3 está disponible en los siguientes diámetros:

• 8 ft
• 10 ft
• 12 ft
• 14 ft
• 16 ft
• 18 ft
• 20 ft
• 24 ft

En cuanto a potencia equivalente, la línea se divide así:

• 8 a 14 ft: 3/4 HP equivalente
• 16 a 24 ft: 1.0 HP equivalente

Cobertura de AVD3

Una de las ventajas del AVD3 es su rango amplio de cobertura. Dependiendo del diámetro, puede cubrir desde 4,150 ft² hasta 17,000 ft².

La cobertura máxima por diámetro es la siguiente:

• 8 ft: hasta 4,150 ft²
• 10 ft: hasta 5,200 ft²
• 12 ft: hasta 6,700 ft²
• 14 ft: hasta 8,900 ft²
• 16 ft: hasta 9,600 ft²
• 18 ft: hasta 12,600 ft²
• 20 ft: hasta 15,400 ft²
• 24 ft: hasta 17,000 ft²

También maneja separaciones recomendadas entre ventiladores desde 50 ft hasta 95 ft, según el tamaño seleccionado.

Desempeño de AVD3

La velocidad máxima cambia según el diámetro del equipo:

• 8 ft: 178 RPM
• 10 ft: 170 RPM
• 12 ft: 135 RPM
• 14 ft: 99 RPM
• 16 ft: 97 RPM
• 18 ft: 83 RPM
• 20 ft: 66 RPM
• 24 ft: 50 RPM

En flujo de aire, el AVD3 puede alcanzar hasta:

• 28,955.18 CFM en 8 ft
• 50,660.53 CFM en 10 ft
• 69,713.93 CFM en 12 ft
• 75,251.48 CFM en 14 ft
• 104,876.32 CFM en 16 ft
• 119,692.30 CFM en 18 ft
• 135,000.63 CFM en 20 ft
• 157,858.96 CFM en 24 ft a velocidad máxima.

En nivel sonoro, el AVD3 reporta desde 63 dBA en 8 ft hasta 33 dBA en 24 ft a velocidad máxima, con valores intermedios de 54 a 58 dBA en la mayor parte de la línea.

Especificaciones técnicas de AVD3

Construcción

El AVD3 utiliza aspas 7.375” Extruded Anodized Aluminum Airfoil y trabaja con una configuración de 3 aspas. Su arquitectura está pensada para reducir peso, fricción y materiales sin sacrificar desempeño.

Motor

Utiliza tecnología Gearless Direct Drive, uno de sus principales diferenciadores frente a soluciones con gearbox. Esto ayuda a ofrecer una propuesta más eficiente y con menor complejidad mecánica.

Alimentación eléctrica

El equipo puede configurarse en:

• 208-240 V monofásico, 50/60 Hz
• 208-240 V trifásico, 50/60 Hz
• 400-480 V trifásico, 50/60 Hz

Temperatura de operación

El AVD3 trabaja en un rango de 16 °F a 140 °F, lo que le da una ventana de operación más amplia que otros modelos de la marca.

Montaje

Puede instalarse con:

• AVD Universal Mount
• Rapid Mount Industrial

Con montaje universal, los drops requieren guy wires. En Rapid Mount Industrial, esa condición cambia según la configuración.

Drops disponibles

El AVD3 maneja drops de:

• 2 ft
• 3 ft estándar
• 4 ft
• 5 ft
• 6 ft
• 7 ft
• 8 ft
• 9 ft
• 10 ft

También es posible solicitar longitudes personalizadas.

Peso suspendido

El peso suspendido del AVD3 va desde 102.2 lb hasta 154.6 lb, según el diámetro.

Control y automatización en AVD3

Uno de los puntos fuertes del AVD3 es que puede formar parte de soluciones de control simples o más avanzadas.

Control digital individual

El equipo incluye Digital Remote Assembly como estándar para controlar 1 ventilador, con pantalla 2.8 TFT, comunicación RS 485 y control intuitivo de velocidad y dirección.

Controller 4

Para instalaciones con varios equipos, el Controller 4 permite manejar hasta 4 ventiladores desde un solo punto, con opción de sensor de temperatura.

Controller 30

En proyectos de mayor escala, el Controller 30 puede controlar hasta 30 ventiladores, con funciones de agrupación, programación, nombrado de ventiladores, acceso remoto seguro y operación centralizada.

Integración con BMS mediante AirLynk

El AVD3 puede integrarse a un sistema BMS/BAS mediante AirLynk, la interfaz de MacroAir para protocolos como BACnet MS/TP, BACnet/IP, Modbus TCP/IP y LonWorks. Esto permite coordinar la operación de los ventiladores con otros sistemas del edificio, como HVAC.

Opciones disponibles para AVD3

AVD Light Kit

El AVD3 puede equiparse con AVD Light Kit en configuración on board only, lo que permite integrar iluminación LED al ventilador compatible.

Fuse Disconnect

También puede integrarse el AVD Fuse Disconnect, un componente opcional relacionado con los requisitos de desconexión para cumplimiento normativo y mantenimiento.

Powder coating y personalización

El AVD3 puede solicitarse con powder coating para aspas, montaje y drops, con tiempos estimados de 15 días hábiles. También hay posibilidad de trabajar colores personalizados según la estética del proyecto.

Cumplimiento y protección

El AVD3 cumple con criterios NFPA para fuego y rociadores y está rated for outdoor use en la unidad del ventilador. Esto lo vuelve especialmente interesante para aplicaciones donde el entorno no es completamente interior.

Garantía de AVD3

El AVD3 ofrece:

• 10 años de garantía mecánica en aspas, hub y frame
• 7 años de garantía eléctrica en motor, controles y remoto
• 1 año de cobertura en mano de obra.

Ventajas de AVD3 para tu proyecto

AVD3 es una solución muy atractiva para proyectos que buscan un ventilador HVLS moderno, ligero y eficiente, con la ventaja de la tecnología direct drive y la posibilidad de trabajar en aplicaciones interiores o exteriores. También es una muy buena alternativa cuando el proyecto requiere integración a controles centralizados o automatización del edificio.

En Proveedora Térmica ayudamos a seleccionar la configuración de AVD3 más adecuada según área, altura, estructura, ambiente, voltaje disponible y nivel de integración requerido.

FAQ de AVD3

¿Qué es AVD3 de MacroAir? (FAQ)

AVD3 es un ventilador HVLS industrial de 3 aspas con tecnología direct drive, diseñado para grandes espacios interiores y exteriores.

¿Qué diámetros maneja AVD3? (FAQ)

AVD3 está disponible en 8, 10, 12, 14, 16, 18, 20 y 24 pies.

¿Cuál es la cobertura máxima de AVD3? (FAQ)

La versión de 24 ft puede alcanzar hasta 17,000 ft² de área afectada máxima.

¿AVD3 usa gearbox? (FAQ)

No. AVD3 utiliza tecnología gearless direct drive.

¿AVD3 puede instalarse en exterior? (FAQ)

Sí. La unidad del ventilador está rated for outdoor use.

¿AVD3 puede integrarse a un BMS? (FAQ)

Sí. Puede integrarse mediante AirLynk a plataformas BMS/BAS compatibles.

¿AVD3 puede llevar iluminación integrada? (FAQ)

Sí. Puede configurarse con AVD Light Kit como opción compatible.

¿Qué garantía ofrece AVD3? (FAQ)

AVD3 cuenta con 10 años de garantía mecánica, 7 años de garantía eléctrica y 1 año de cobertura de mano de obra.

Cotiza hoy AVD3 con Proveedora Térmica

Si buscas un ventilador HVLS industrial AVD3 de MacroAir para mejorar la circulación de aire en naves, almacenes, gimnasios o espacios amplios, en Proveedora Térmica te ayudamos a seleccionar la configuración más adecuada para tu proyecto.

Podemos ayudarte a preparar tu cotización a la medida de tu proyecto. Damos asesorías personalizadas y entregas a todo México.
