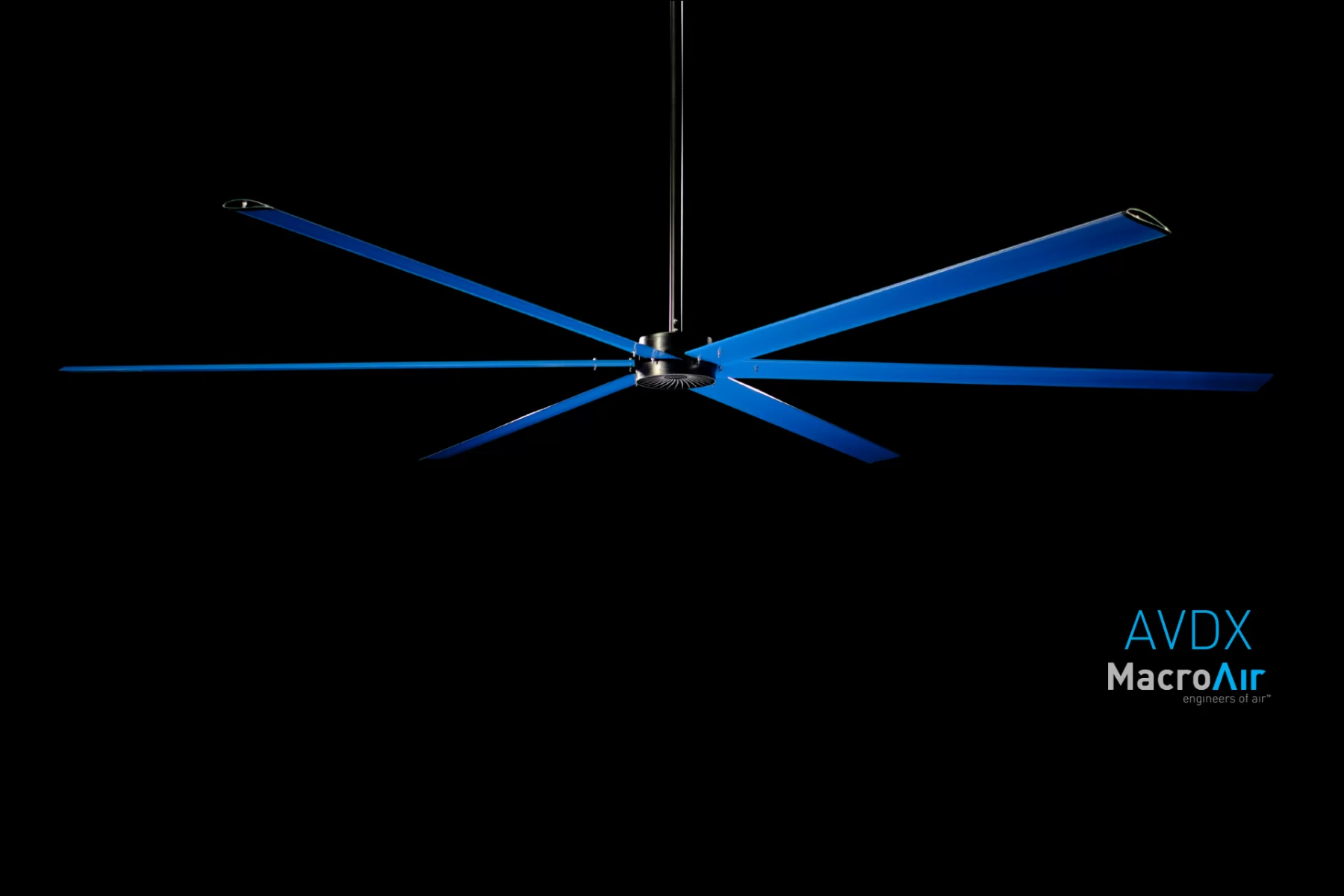

AVDX MacroAir

Ventilador HVLS industrial AVDX para proyectos de alto desempeño en grandes espacios

El AVDX de MacroAir es un ventilador HVLS industrial diseñado para proyectos que buscan un nivel superior de movimiento de aire, eficiencia y presencia técnica dentro de espacios industriales y comerciales de gran volumen. Dentro del portafolio de MacroAir, AVDX se posiciona como una solución de muy alto desempeño, con motor direct drive de diseño específico y una plataforma preparada para integrarse a esquemas de control más avanzados.

Es una excelente alternativa para naves industriales, almacenes, centros de distribución, plantas, gimnasios y otros recintos donde el objetivo es mejorar confort, apoyar la ventilación general y aprovechar un ventilador HVLS con gran capacidad de cobertura.

¿Cuándo conviene elegir AVDX?

AVDX conviene cuando el proyecto necesita una solución HVLS robusta, eficiente y con un desempeño claramente orientado a mover grandes volúmenes de aire con muy buena cobertura. También es una muy buena opción cuando se busca un ventilador con plataforma de control escalable, opciones de automatización y configuraciones de montaje que permitan adaptarlo mejor al entorno de instalación.

Puede funcionar muy bien en aplicaciones como:

• naves industriales
• almacenes y centros logísticos
• plantas de manufactura
• gimnasios
• grandes talleres
• espacios comerciales de gran volumen
• proyectos donde se quiere integrar ventilación con estrategias de control o automatización.

Características principales de AVDX

El AVDX integra una propuesta muy sólida para aplicaciones industriales y comerciales exigentes. Entre sus principales atributos destacan:

• motor direct drive equivalente de 1 a 2 HP
• capacidad de integración con sistema de alarma contra incendio
• operación con avance, reversa y velocidad variable
• VFD off-board
• control digital remoto
• posibilidad de ampliar a redes de control y automatización del edificio
• opciones de acabado personalizable para integrarlo mejor a la estética del proyecto.

Además, el equipo puede configurarse con opciones de montaje estándar o con upgrades de montaje que cambian la forma en que se instala y se comporta estructuralmente.

Tamaños disponibles de AVDX

El AVDX está disponible en una gama amplia de diámetros:

• 8 ft
• 10 ft
• 12 ft
• 14 ft
• 16 ft
• 18 ft
• 20 ft
• 24 ft

La línea se organiza por unidades de potencia de la siguiente manera:

• 8 a 12 ft: power unit AVDX-8235
• 14 ft: power unit AVDX-1435
• 16 a 18 ft: power unit AVDX-6845
• 20 ft: power unit AVDX-2060
• 24 ft: power unit AVDX-2485.

Cobertura de AVDX

Uno de los diferenciales más importantes del AVDX es su rango de cobertura. Dependiendo del diámetro, puede cubrir desde 3,600 ft² hasta 22,000 ft².

La cobertura máxima por diámetro es la siguiente:

• 8 ft: hasta 3,600 ft²
• 10 ft: hasta 6,000 ft²
• 12 ft: hasta 8,000 ft²
• 14 ft: hasta 10,000 ft²
• 16 ft: hasta 12,000 ft²
• 18 ft: hasta 15,000 ft²
• 20 ft: hasta 18,000 ft²
• 24 ft: hasta 22,000 ft²

También maneja separaciones recomendadas entre ventiladores desde 60 ft hasta 110 ft, según el diámetro seleccionado.

Desempeño de AVDX

La velocidad máxima cambia de acuerdo con el tamaño del ventilador:

• 8 ft: 199 RPM
• 10 ft: 172 RPM
• 12 ft: 125 RPM
• 14 ft: 93 RPM
• 16 ft: 79 RPM
• 18 ft: 70 RPM
• 20 ft: 68 RPM
• 24 ft: 60 RPM

En el documento técnico, la sección de desempeño AMCA visible se presenta para los modelos de 18 ft y 24 ft, donde se reporta un flujo de aire máximo de:

• 156,505.04 CFM en 18 ft
• 246,625.17 CFM en 24 ft a velocidad máxima.

En nivel sonoro, el AVDX trabaja entre 51 dBA y 56 dBA a velocidad máxima, dependiendo del diámetro.

Especificaciones técnicas de AVDX

Construcción

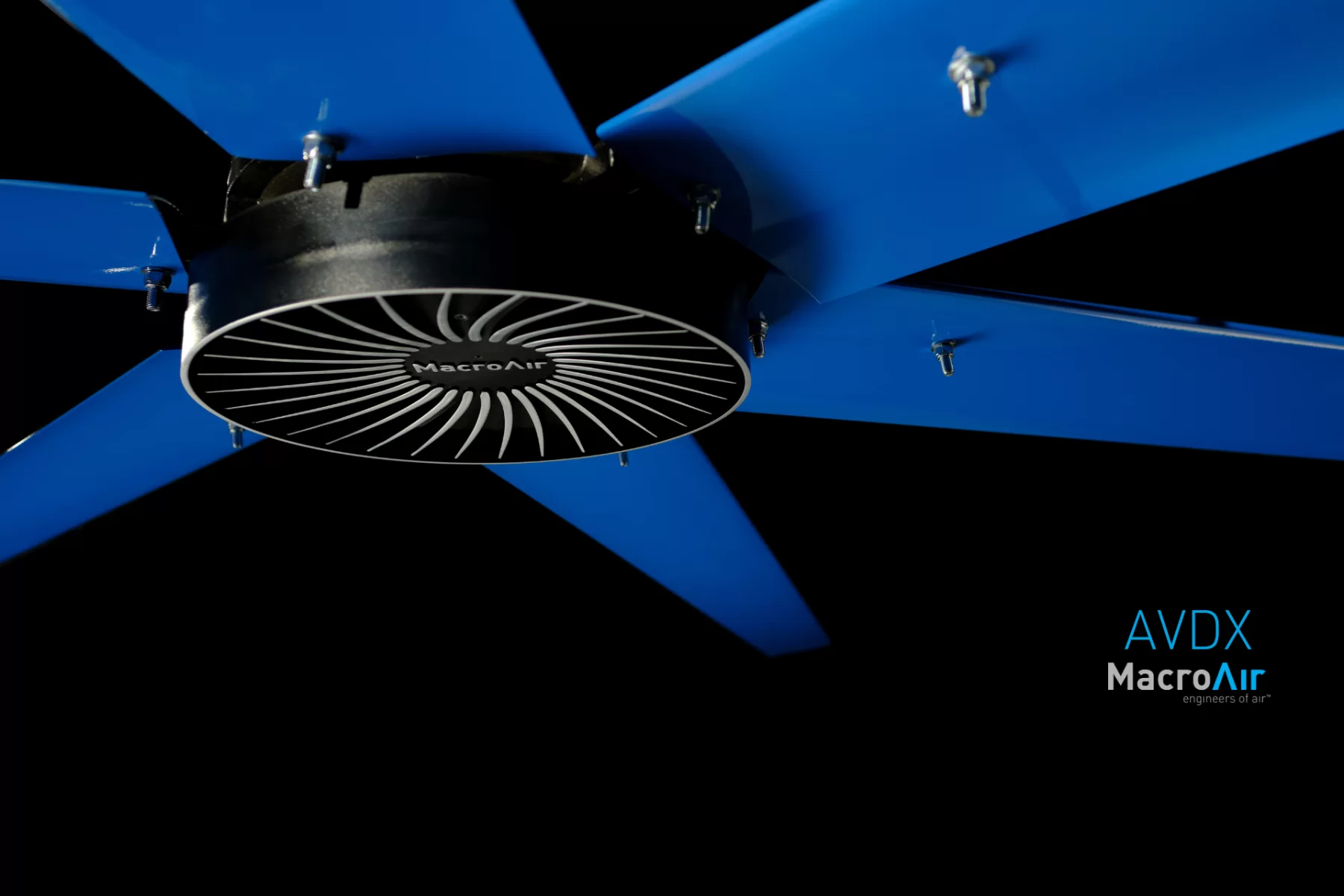

El AVDX utiliza aspas 7.375” Extruded Anodized Aluminum Airfoil y una configuración de 6 aspas. Está diseñado para combinar gran movimiento de aire con eficiencia y estabilidad en aplicaciones industriales y comerciales.

Motor

Trabaja con un Radial Flux PMAC Motor, una de las características que distinguen a esta línea dentro del portafolio de MacroAir.

Alimentación eléctrica

El equipo puede configurarse en:

• 208-240 V monofásico, 50/60 Hz
• 208-240 V trifásico, 50/60 Hz
• 480 V trifásico, 50/60 Hz

Además, existen configuraciones off board como estándar y opciones on board con drive integrado sobre el montaje universal.

Temperatura de operación

El AVDX trabaja en un rango de 16 °F a 122 °F.

Montaje

El AVDX puede instalarse con:

• AVDX Universal Mount con kit para I-beam
• Rapid Mount Industrial con kit para I-beam
• Glulam Hardware Kit para ciertas configuraciones
• UMH on board según el arreglo seleccionado.

Con montaje universal, los guy wires forman parte de la configuración estándar. Con Rapid Mount Industrial, el sistema puede trabajar sin guy wires.

Drops disponibles

El AVDX maneja drops desde 2 ft hasta 10 ft, además de longitudes personalizadas. El drop estándar es de 3 ft y la hoja base también reporta un total drop de 38.6” en la configuración indicada.

Peso suspendido

El peso suspendido del AVDX va de 104 lb a 213 lb, según el diámetro seleccionado.

Opciones disponibles para AVDX

AVD Light Kit

El AVDX puede configurarse con AVD Light Kit and Hardware, lo que permite integrar iluminación LED al ventilador en aplicaciones compatibles.

Fuse Disconnect

También puede incorporar AVD Fuse Disconnect como accesorio opcional en ciertas configuraciones.

Powder coating y personalización

El AVDX puede solicitarse con powder coating en aspas, montajes y drop tubes, con tiempos estimados de 15 días hábiles. Esto permite ajustar la presentación del ventilador a la estética del proyecto o a la identidad visual del espacio.

Control y automatización en AVDX

El AVDX puede trabajar con distintas alternativas de control, desde aplicaciones individuales hasta proyectos con varios ventiladores y automatización centralizada.

Control digital individual

Puede operar con Digital Remote Assembly, con control para 1 ventilador, pantalla digital y comunicación RS 485.

Controller 4

Para proyectos con varios equipos, el Controller 4 permite manejar hasta 4 ventiladores desde un solo punto, de forma individual.

Controller 30

En instalaciones más grandes, el Controller 30 permite controlar hasta 30 ventiladores, con funciones de agrupación, nombrado, programación y control centralizado.

Integración con BMS mediante AirLynk

El AVDX puede integrarse a sistemas BMS/BAS mediante AirLynk - BacNet. También puede trabajar en esquemas de Dual Control cuando el proyecto necesita combinar control local y control centralizado.

Cumplimiento y protección

El AVDX cumple con criterios NFPA para fuego y rociadores y cuenta con certificación AMCA. La unidad motriz está indicada como rated for outdoor use, pero hay una consideración importante: sin guy wires, el ventilador no está clasificado para uso exterior ni debe exponerse al viento. Para aplicaciones exteriores, se requiere configuración adecuada, incluyendo NEMA 4X VFD enclosure montado fuera de la unidad del ventilador.

Garantía de AVDX

El AVDX ofrece:

• 15 años de garantía mecánica en aspas, hub y frame
• 10 años de garantía eléctrica en motor, controles y remoto
• 1 año de cobertura en mano de obra.

Ventajas de AVDX para tu proyecto

AVDX es una solución muy atractiva para proyectos que necesitan una plataforma HVLS industrial de alto desempeño, con gran cobertura, tecnología PMAC direct drive y opciones de control que permitan escalar la solución conforme crece la complejidad de la instalación. También es una alternativa fuerte cuando se busca una propuesta de gran presencia técnica y capacidad de integración con automatización del edificio.

En Proveedora Térmica ayudamos a seleccionar la configuración de AVDX más adecuada según área, altura, estructura, ambiente, tipo de montaje, voltaje disponible y nivel de integración requerido.

FAQ de AVDX

¿Qué es AVDX de MacroAir? (FAQ)

AVDX es un ventilador HVLS industrial de MacroAir diseñado para proyectos de alto desempeño en espacios industriales y comerciales de gran volumen.

¿Qué diámetros maneja AVDX? (FAQ)

Está disponible en 8, 10, 12, 14, 16, 18, 20 y 24 pies.

¿Cuál es la cobertura máxima de AVDX? (FAQ)

La versión de 24 ft puede cubrir hasta 22,000 ft² de área afectada máxima.

¿Qué tipo de motor utiliza AVDX? (FAQ)

Utiliza un Radial Flux PMAC Motor con configuración direct drive equivalente de 1 a 2 HP.

¿AVDX puede integrarse a un BMS? (FAQ)

Sí. Puede integrarse mediante AirLynk - BacNet y también trabajar con esquemas de Dual Control.

¿AVDX puede llevar iluminación integrada? (FAQ)

Sí. Puede configurarse con AVD Light Kit and Hardware.

¿AVDX puede instalarse en exterior? (FAQ)

La unidad motriz está indicada para uso exterior, pero la configuración exterior debe seleccionarse correctamente. Sin guy wires, el ventilador no debe quedar expuesto al viento.

¿Qué garantía ofrece AVDX? (FAQ)

AVDX cuenta con 15 años de garantía mecánica, 10 años de garantía eléctrica y 1 año de cobertura en mano de obra.
