AVD5 MacroAir

Ventilador HVLS industrial AVD5 para grandes espacios con alto desempeño y control avanzado

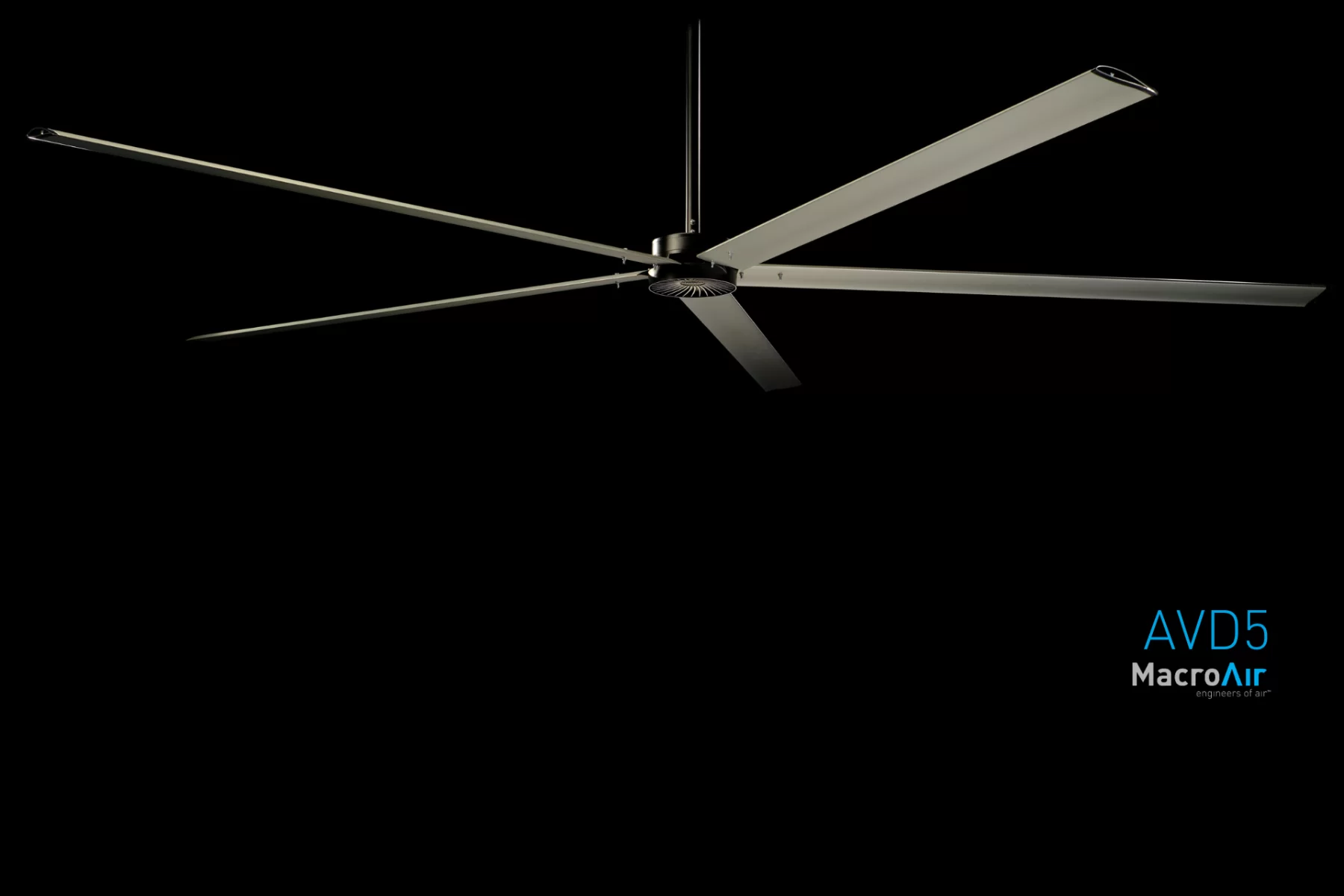

El AVD5 de MacroAir es un ventilador HVLS industrial diseñado para proyectos que necesitan gran movimiento de aire, una presencia visual sólida y una plataforma de operación confiable para aplicaciones industriales y comerciales. Su configuración de 5 aspas combina cobertura amplia, eficiencia y una estética robusta, lo que lo convierte en una excelente alternativa para naves, almacenes, gimnasios, plantas y otros espacios de gran volumen.

Dentro de la línea MacroAir, el AVD5 destaca por su tecnología gearless direct drive, su motor equivalente de 1.0 HP en toda la gama de diámetros y sus opciones de montaje con electrónica a bordo o en gabinete remoto, según la necesidad del proyecto. Esto permite adaptar el equipo con mayor precisión al tipo de instalación, al entorno operativo y a la estrategia de control.

¿Cuándo conviene elegir AVD5?

AVD5 es una muy buena opción cuando el proyecto requiere un ventilador HVLS con cobertura importante, operación confiable y una configuración flexible de montaje y control. Puede funcionar muy bien en espacios donde se busca mejorar el confort, reducir la estratificación del aire, apoyar la ventilación general y trabajar con un equipo direct drive de alto desempeño para operación continua.

Por sus características, AVD5 puede ser una excelente solución para:

• naves industriales
• almacenes y centros de distribución
• plantas de manufactura
• gimnasios
• talleres de gran tamaño
• espacios comerciales de gran volumen
• proyectos que necesitan un ventilador direct drive con opciones de control centralizado o integración a BMS.

Características principales de AVD5

El AVD5 reúne una combinación muy atractiva de desempeño, confiabilidad y flexibilidad de instalación. Entre sus atributos principales destacan:

• motor direct drive equivalente a 1.0 HP
• configuración de 5 aspas
• aspas airfoil de aluminio anodizado
• electrónica a bordo de alta confiabilidad
• operación con avance, reversa y velocidad variable
• opción de VFD off board
• componentes de seguridad como cable de seguridad, montaje universal con tensores y retenedores de aspas
• capacidad de integración con sistema de alarma contra incendio.

Esta combinación lo convierte en una opción muy competitiva para proyectos que necesitan un ventilador HVLS industrial de gran diámetro con una propuesta moderna y flexible.

Tamaños disponibles de AVD5

El AVD5 se ofrece en los siguientes diámetros:

• 8 ft
• 10 ft
• 12 ft
• 14 ft
• 16 ft
• 18 ft
• 20 ft
• 24 ft

Toda la línea trabaja con 1.0 HP equivalente, aunque la unidad de potencia cambia según el grupo de diámetros:

• 8 a 14 ft
• 16 a 18 ft
• 20 a 24 ft

Cobertura de AVD5

Una de las fortalezas del AVD5 es su amplio rango de cobertura. Dependiendo del diámetro, puede cubrir desde 4,950 ft² hasta 20,350 ft².

La cobertura máxima por diámetro es la siguiente:

• 8 ft: hasta 4,950 ft²
• 10 ft: hasta 6,150 ft²
• 12 ft: hasta 8,100 ft²
• 14 ft: hasta 10,300 ft²
• 16 ft: hasta 11,875 ft²
• 18 ft: hasta 14,200 ft²
• 20 ft: hasta 18,475 ft²
• 24 ft: hasta 20,350 ft²

También maneja separaciones recomendadas entre ventiladores desde 57 ft hasta 105 ft, según el tamaño seleccionado.

Desempeño de AVD5

La velocidad máxima del AVD5 cambia según el diámetro del ventilador:

• 8 ft: 200 RPM
• 10 ft: 190 RPM
• 12 ft: 130 RPM
• 14 ft: 99 RPM
• 16 ft: 78 RPM
• 18 ft: 73 RPM
• 20 ft: 70 RPM
• 24 ft: 50 RPM

En flujo de aire, el AVD5 puede alcanzar hasta:

• 39,768.88 CFM en 8 ft
• 67,986.16 CFM en 10 ft
• 80,552.38 CFM en 12 ft
• 93,049.60 CFM en 14 ft
• 103,761.76 CFM en 16 ft
• 130,918.37 CFM en 18 ft
• 167,290.66 CFM en 20 ft
• 193,647.41 CFM en 24 ft a velocidad máxima.

En nivel sonoro, reporta valores de 53 a 61 dBA a velocidad máxima, dependiendo del diámetro.

Especificaciones técnicas de AVD5

Construcción

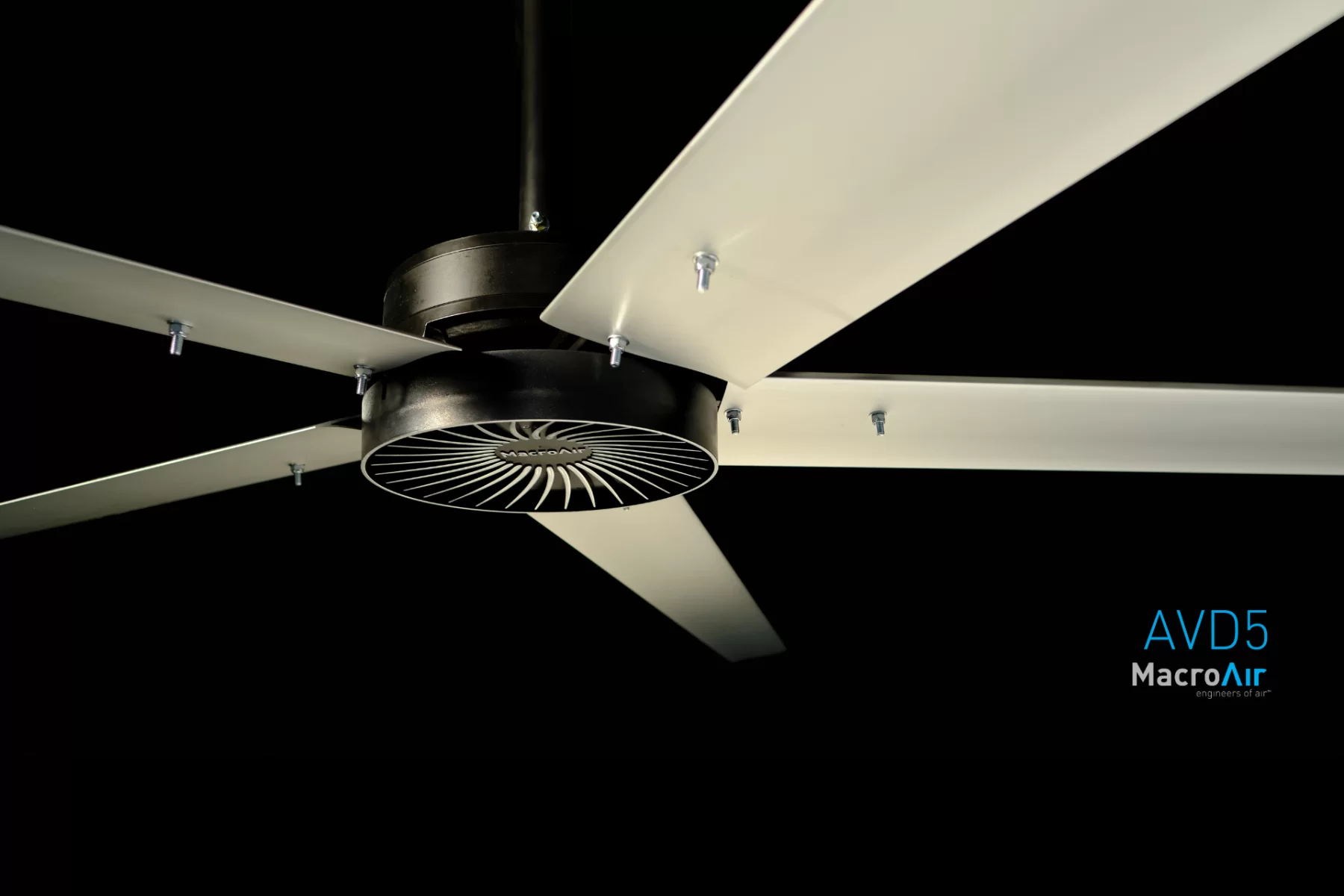

El AVD5 utiliza aspas 7.375” Extruded Anodized Aluminum Airfoil y una configuración de 5 aspas. Su diseño busca ofrecer una combinación equilibrada entre desempeño, estabilidad y presencia visual.

Motor

Trabaja con tecnología Gearless Direct Drive, uno de sus principales diferenciales frente a soluciones tradicionales con gearbox.

Alimentación eléctrica

El equipo puede configurarse en:

• 208-240 V monofásico, 50/60 Hz
• 208-240 V trifásico, 50/60 Hz
• 480 V trifásico, 50/60 Hz

Temperatura de operación

El AVD5 trabaja en un rango de 16 °F a 140 °F.

Montaje

El AVD5 puede instalarse con diferentes configuraciones:

• AVD Universal Mount con electrónica en gabinete remoto, off board
• AVD Universal Mount con drive integrado arriba del montaje, on board
• Rapid Mount Industrial con gabinete remoto y sin guy wires
• kits para estructura Glulam, según versión on board u off board.

Drops disponibles

El AVD5 maneja drops desde 2 ft hasta 10 ft, además de longitudes personalizadas. El drop estándar es de 3 ft. Cuando no se usa Rapid Mount Industrial, los drops requieren guy wires.

Peso suspendido

El peso suspendido va de 138.8 lb a 177.8 lb, según el diámetro.

Opciones disponibles para AVD5

AVD Light Kit

El AVD5 puede configurarse con AVD Light Kit, lo que permite integrar iluminación LED al ventilador en aplicaciones compatibles.

Fuse Disconnect

En configuraciones off board, también puede integrarse el AVD Fuse Disconnect como accesorio opcional.

Powder coating y personalización

El AVD5 puede solicitarse con powder coating para aspas, montaje y drops, con tiempos estimados de 15 días hábiles. Esto ayuda a adaptar el equipo a la estética del proyecto o al código visual del espacio.

Control y automatización en AVD5

Uno de los puntos fuertes del AVD5 es que puede formar parte de esquemas de control simples o más avanzados.

Control digital individual

Incluye Digital Remote Assembly para 1 ventilador, con pantalla 2.8 TFT, comunicación RS 485 y operación intuitiva de velocidad y dirección.

Controller 4

Para proyectos con varios ventiladores, el Controller 4 permite controlar hasta 4 equipos desde un solo punto, con opción de sensor de temperatura.

Controller 30

En instalaciones más grandes, el Controller 30 puede manejar hasta 30 ventiladores, con funciones de agrupación, programación, nombrado y control centralizado.

Integración con BMS mediante AirLynk

El AVD5 puede integrarse a sistemas BMS/BAS mediante AirLynk - BacNet, y también puede trabajar en esquemas de Dual Control cuando el proyecto necesita operación local y centralizada al mismo tiempo.

Cumplimiento y protección

El AVD5 cumple con criterios NFPA para fuego y rociadores y está rated for outdoor use en la unidad del ventilador. También cuenta con certificación AMCA, lo que respalda los datos de desempeño del equipo.

Garantía de AVD5

El AVD5 ofrece:

• 15 años de garantía mecánica en aspas, hub y frame
• 10 años de garantía eléctrica en motor, controles y remoto
• 1 año de cobertura en mano de obra.

Ventajas de AVD5 para tu proyecto

AVD5 es una solución muy atractiva para proyectos que buscan un ventilador HVLS industrial robusto, moderno y direct drive, con un rango amplio de diámetros y una plataforma flexible de instalación. Su configuración de cinco aspas, su cobertura, su garantía y sus opciones de control lo vuelven una excelente alternativa para instalaciones que necesitan desempeño serio y una solución preparada para operación a largo plazo.

En Proveedora Térmica ayudamos a seleccionar la configuración de AVD5 más adecuada según área, altura, estructura, ambiente, tipo de montaje, voltaje y nivel de integración requerido.

FAQ de AVD5

¿Qué es AVD5 de MacroAir? (FAQ)

AVD5 es un ventilador HVLS industrial de MacroAir con tecnología direct drive y configuración de 5 aspas, diseñado para grandes espacios industriales y comerciales.

¿Qué diámetros maneja AVD5? (FAQ)

AVD5 está disponible en 8, 10, 12, 14, 16, 18, 20 y 24 pies.

¿Cuál es la cobertura máxima de AVD5? (FAQ)

La versión de 24 ft puede alcanzar hasta 20,350 ft² de área afectada máxima.

¿AVD5 usa direct drive? (FAQ)

Sí. AVD5 utiliza tecnología Gearless Direct Drive.

¿AVD5 puede instalarse en exterior? (FAQ)

Sí. La unidad del ventilador está rated for outdoor use.

¿AVD5 puede llevar iluminación integrada? (FAQ)

Sí. Puede configurarse con AVD Light Kit.

¿Qué opciones de montaje maneja AVD5? (FAQ)

Puede instalarse con AVD Universal Mount o Rapid Mount Industrial, además de configuraciones on board u off board según el proyecto.

¿Qué garantía ofrece AVD5? (FAQ)

AVD5 cuenta con 15 años de garantía mecánica, 10 años de garantía eléctrica y 1 año de cobertura de mano de obra.
