Cortina de Aire Powered Aire - Serie TSD (Twelve-Seventeen Door)

Cortina de aire para puertas industriales de 12 a 17 pies de altura

La TSD (Twelve-Seventeen Door) de Powered Aire es una cortina de aire industrial pesada, diseñada para instalarse sobre puertas de muelles de carga, puertas a nivel de piso y grandes accesos en naves industriales. Su función es crear una barrera de aire continua que ayuda a bloquear aire no acondicionado, polvo, insectos, humos de escape y contaminantes del exterior.

Está pensada para puertas altas, de hasta 17 pies (≈ 5.2 m), donde se requiere una cortina de aire robusta capaz de cubrir todo el claro de la puerta incluso en condiciones exigentes de viento y tráfico.

Su nombre “Twelve-Seventeen Door” hace referencia precisamente al rango de operación típico: puertas industriales entre 12 y 17 pies de altura, muy comunes en centros de distribución, almacenes y plantas de manufactura.

Versiones disponibles en la familia TSD

La línea TSD Industrial de Powered Aire incluye diferentes configuraciones de calefacción, todas con la misma estructura de cortina de aire industrial para puertas altas:

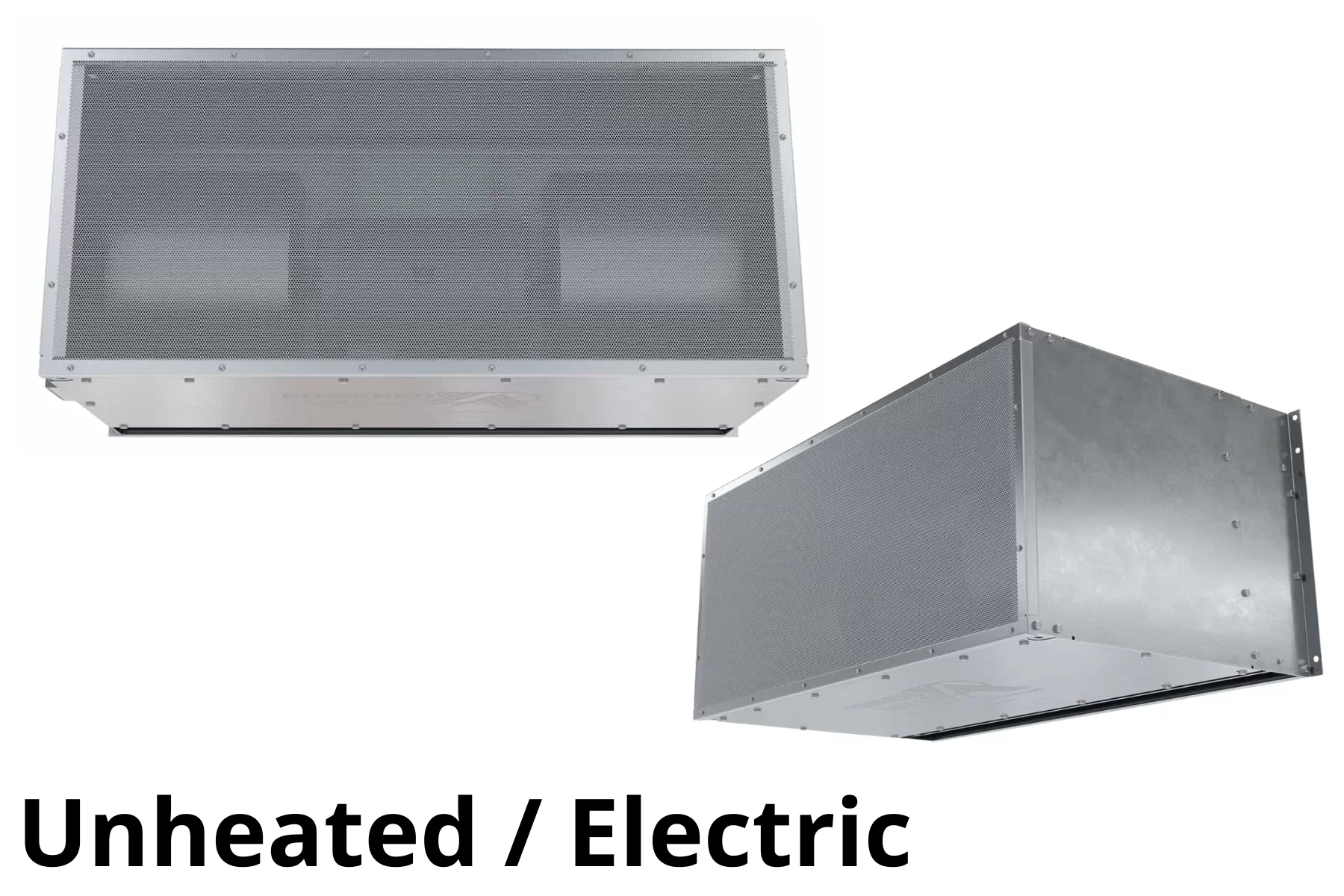

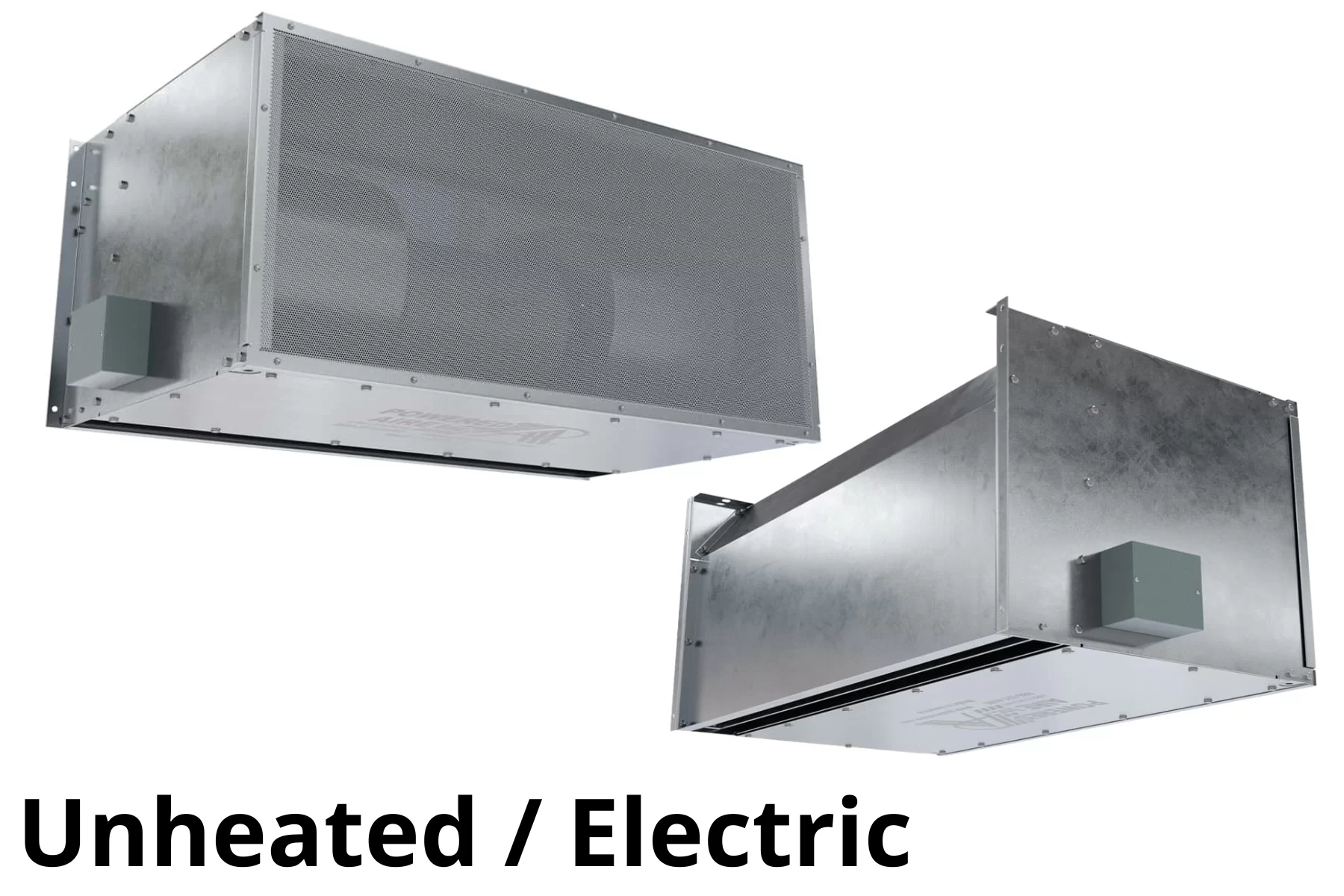

• TSD – Unheated (sin calefacción)
  Solo barrera de aire para separar ambientes y bloquear polvo, insectos, aire no acondicionado y humos.

• TSD-E – Electric (eléctrica)
  Añade calefacción eléctrica para aportar calor en accesos fríos y mejorar el confort alrededor de la puerta.

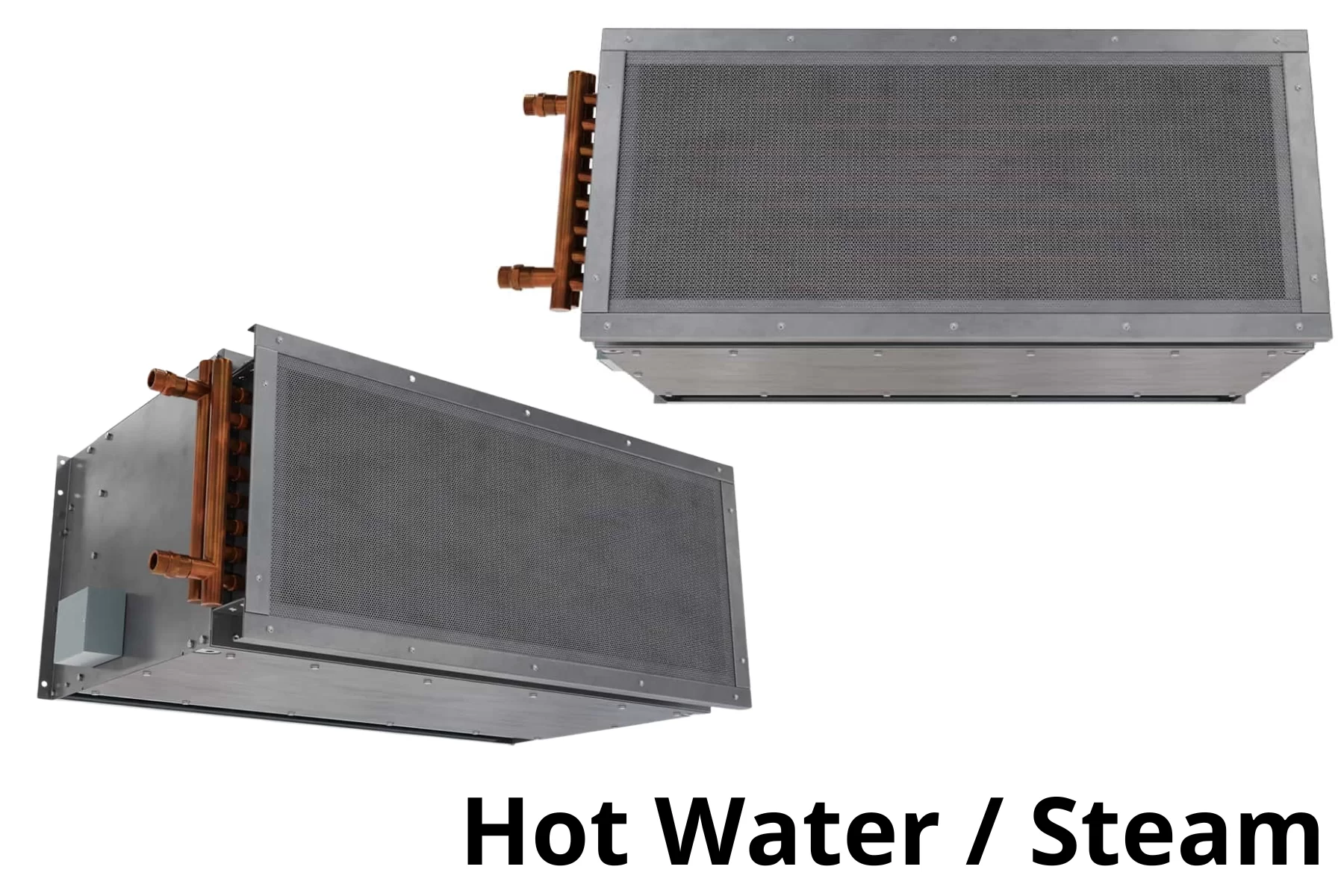

• TSD-HW – Hot Water (agua caliente)
  Con serpentín de agua caliente, ideal para edificios con caldera o sistema hidráulico de calefacción.

• TSD-ST – Steam (vapor)
  Adaptada para conectarse a red de vapor, común en plantas e instalaciones industriales.

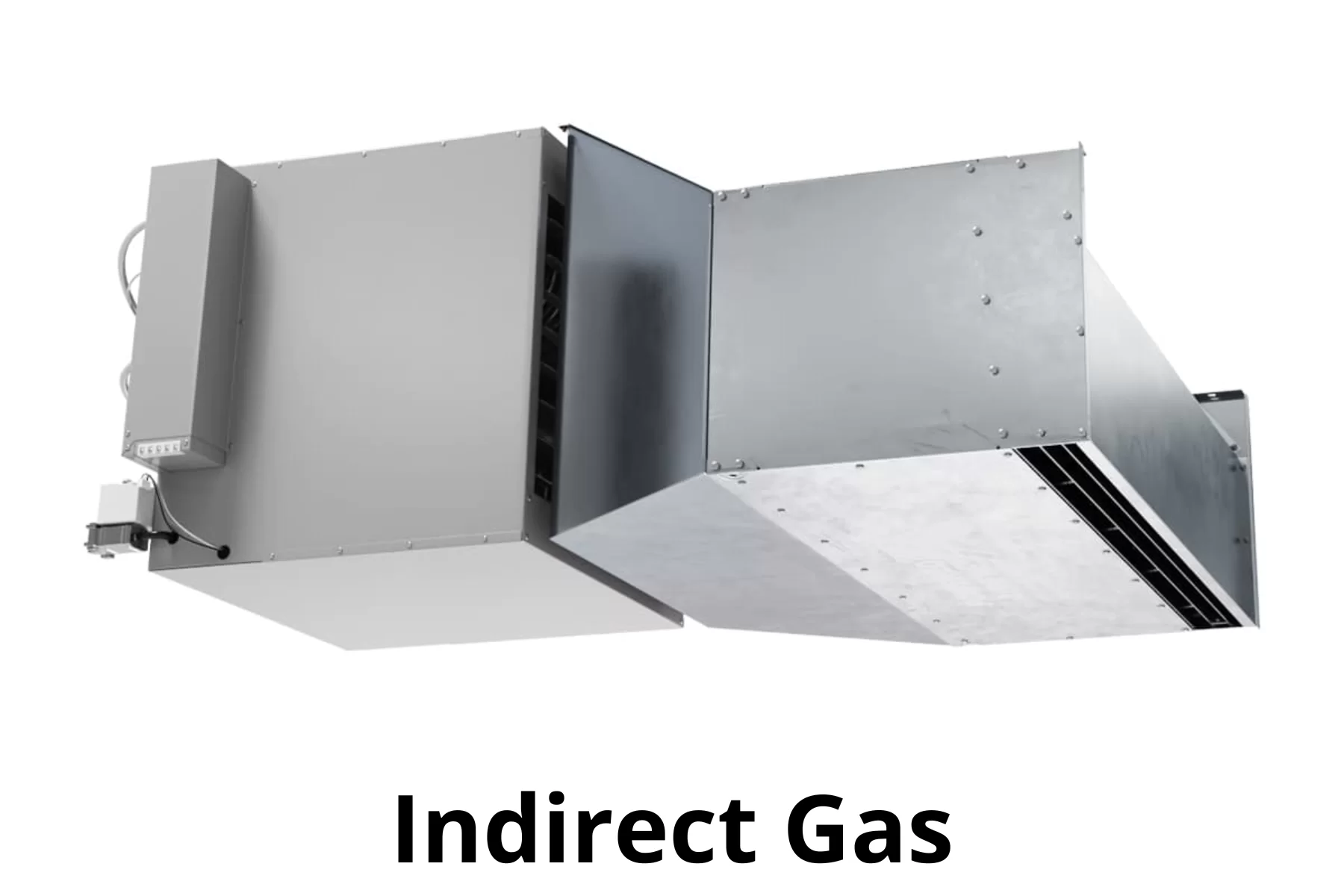

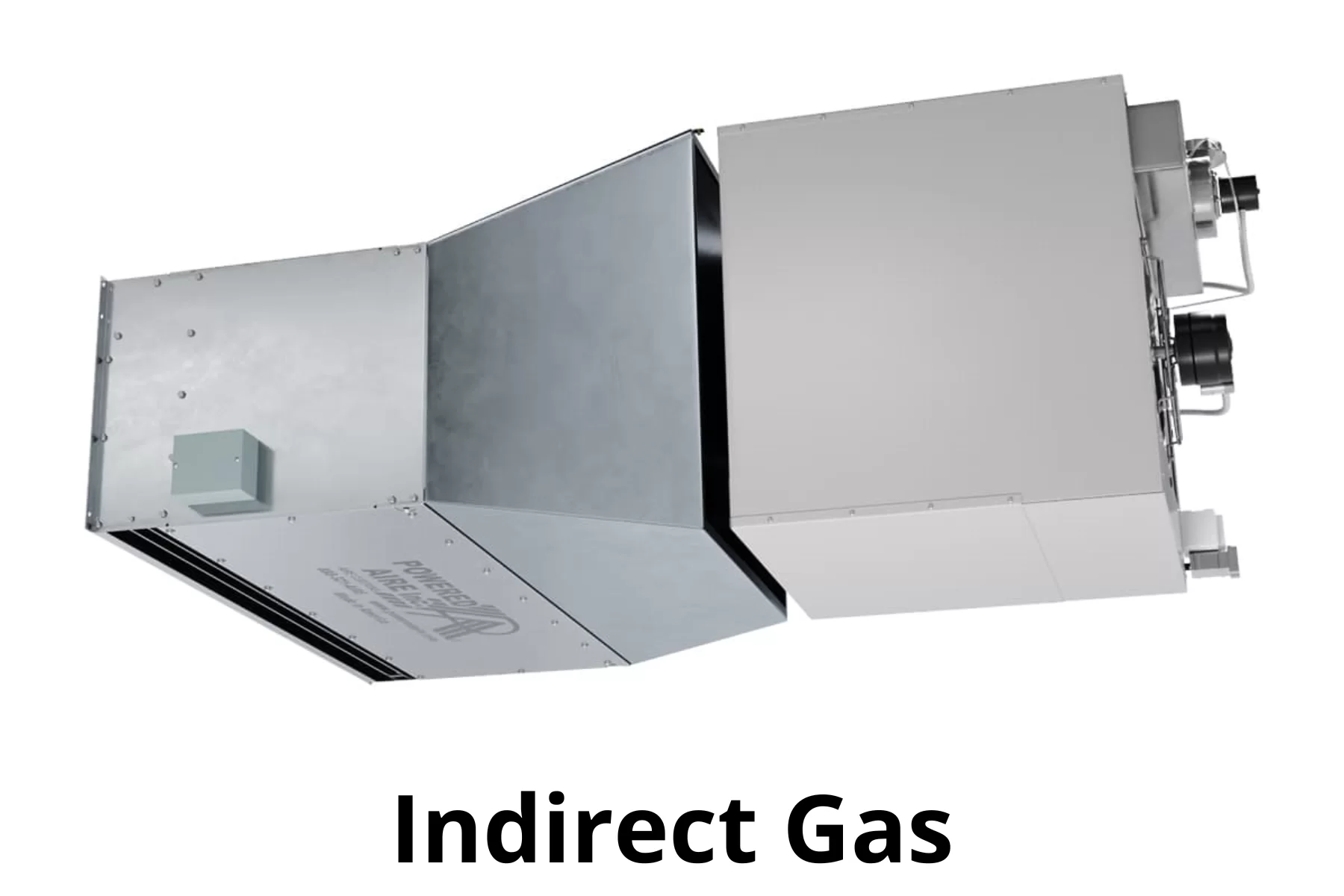

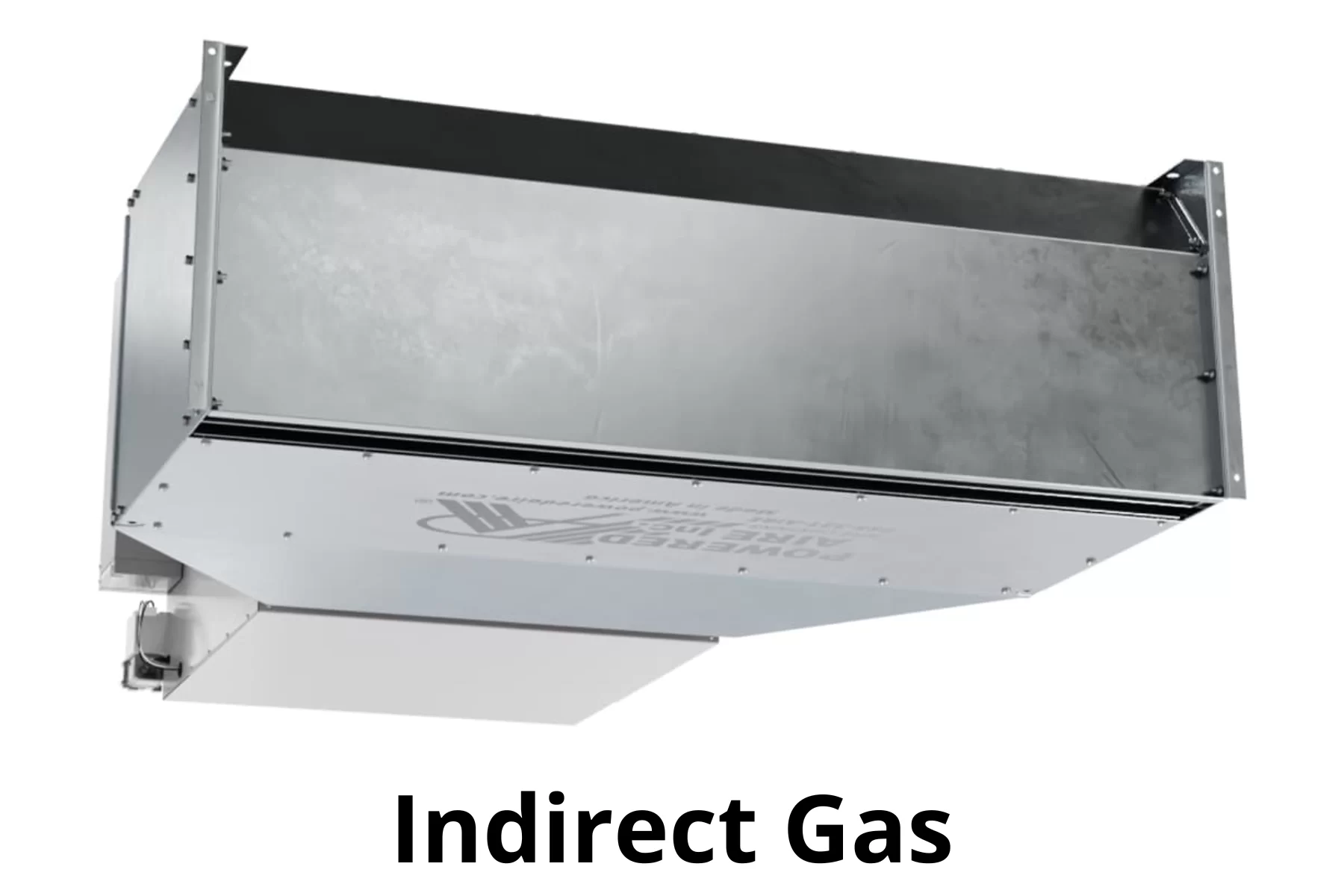

• TSD-IG – Indirect Gas (gas indirecto)
  Con calefacción a gas indirecto, pensada para aplicaciones que requieren alto aporte de calor directamente en la zona de muelle.

Esto permite seleccionar en Proveedora Térmica el tipo de energía que mejor se adapta a cada proyecto en México, sin cambiar la base industrial de la TSD.

Características técnicas del modelo TSD (unheated)

La versión TSD Unheated es la base de esta familia industrial:

• Aplicación: Puertas de muelles, puertas a nivel de piso y grandes aperturas en ambientes industriales.

• Altura máxima de instalación: hasta 17 pies.

• Rango de ancho: 4’ a 30’ (unidad TSD-1-48 hasta TSD-7-360), combinando uno o más módulos según el ancho de puerta.

• Montaje: Expuesto (exposed mount) sobre la parte superior de la puerta.

Construcción y desempeño

• Gabinete exterior:

  • Construido en acero inoxidable 304 calibre 18 con acabado satinado #3, resistente a ambientes industriales y fácil de limpiar.

• Motores y potencia:

  • Motores TEAO (Totally Enclosed Air Over) de 3 HP, direct-drive, monovelocidad, diseñados para operación continua y alta demanda.

• Descarga de aire:

  • Plénum de alta eficiencia que homogeneiza el flujo y evita zonas muertas a lo largo de la tobera.

  • Aleta tipo airfoil ajustable ±20°, para dirigir el chorro de aire hacia el interior, exterior o justo en el plano de la puerta según las condiciones de viento.

• Capacidad de detención de viento:

  • Capaz de detener vientos de alrededor de 19–20 mph dependiendo de la altura de instalación, según la tabla de “Wind Stoppage Ability”.

• Accesibilidad y servicio:

  • Paneles de acceso superior e inferior que permiten retirar el conjunto motor–ventilador y realizar mantenimiento sin desmontar toda la cortina.

• Certificación AMCA:

  • Modelo licenciado para portar el sello AMCA, con desempeño certificado para caudal, velocidad de salida y potencia.

Controles integrables

La TSD se entrega preparada para integrarse a esquemas de control típicos industriales:

• Switch magnético de puerta 24 V, para encendido automático al abrir la puerta.

• Interruptor de desconexión tipo toggle.

• Selector Hand / Off / Auto.

• Tablero NEMA 12 con relevador magnético, relevos de sobrecarga y transformador de control.

Beneficios de la cortina de aire TSD

1. Control ambiental en grandes puertas industriales

La TSD genera una barrera de aire potente a lo largo del claro de la puerta, reduciendo significativamente el intercambio de aire entre interior y exterior. Esto es clave en:

• Muelles de carga con puerta enrollable o seccional.

• Puertas de almacén que se abren muchas veces al día.

• Zonas de producción conectadas directamente al patio.

2. Protección de la climatización y ahorro de energía

Al limitar la entrada de aire caliente, frío o húmedo, la TSD ayuda a disminuir la carga del HVAC, lo que puede traducirse en ahorros de energía y mayor estabilidad térmica dentro de la nave.

3. Menos polvo, insectos y contaminantes

La cortina de aire TSD ayuda a bloquear:

• Polvo y suciedad del exterior.

• Insectos voladores.

• Gases y humos de montacargas y camiones en el andén.

Esto contribuye a mantener áreas de almacenamiento y producción más limpias y seguras.

4. Mayor confort en el área de muelle

El personal que trabaja en el andén suele estar expuesto a corrientes de aire muy frías o muy calientes cuando la puerta abre. La TSD reduce este choque térmico, mejorando la comodidad de operadores, montacarguistas y personal de carga.

5. Diseño directo y mantenimiento sencillo

Toda la familia TSD es direct-drive, sin bandas ni poleas, lo que reduce el mantenimiento y elimina problemas de desalineación. Los accesos superior e inferior facilitan inspecciones y servicio sin desmontar el equipo.

Aplicaciones recomendadas

La cortina de aire industrial TSD Twelve-Seventeen Door es ideal para:

• Muelles de carga y andenes en centros de distribución y logística.

• Puertas de bodegas y almacenes de gran altura.

• Accesos a naves industriales y plantas de producción que conectan al exterior.

• Puertas de servicio en edificios industriales donde se requiere separación de ambientes y control de clima.

TSD en México con Proveedora Térmica

En Proveedora Térmica suministramos la cortina de aire industrial TSD de Powered Aire en todo México y apoyamos a tu equipo en:

• Selección del ancho y número de módulos según la medida de la puerta.

• Definición de la altura de instalación y orientación del flujo de aire.

• Elección de la versión con o sin calefacción (TSD, TSD-E, TSD-HW, TSD-ST, TSD-IG) según la energía disponible en tu planta.

Contáctanos para una cotización personalizada de cortinas de aire TSD en tus muelles y accesos industriales en México.
