La Cortina de Aire Powered Aire Serie EHD Extra High Door está diseñada para puertas industriales extra altas donde se requiere una barrera de aire potente, continua y confiable.
Es una solución ideal para naves industriales, talleres de equipo pesado, centros logísticos, almacenes, hangares, andenes, puertas de mantenimiento, accesos de autobuses, puertas de gran altura y edificios industriales con aperturas expuestas al exterior.
La serie EHD ayuda a reducir la entrada de aire exterior, polvo, insectos, humedad, olores y corrientes de aire en puertas donde una cortina industrial estándar ya no es suficiente. Está pensada para accesos de hasta 22 ft de altura, con anchos de 4’ a 20’ y motores TEAO direct-drive de 5 HP.
Cortina de aire industrial para puertas extra altas
En una puerta industrial alta, la infiltración de aire puede afectar seriamente la operación. El aire exterior puede entrar con fuerza, generar corrientes incómodas, mover polvo hacia el interior, alterar la temperatura del edificio y afectar la productividad del personal que trabaja cerca del acceso.
La Powered Aire EHD está diseñada para cubrir este tipo de puertas con mayor alcance y potencia. Su descarga de aire ayuda a formar una barrera desde la parte superior de la apertura hasta el piso, permitiendo el paso de montacargas, vehículos, personal o equipo sin usar una barrera física.
Es una opción especialmente útil cuando la puerta se abre con frecuencia o permanece abierta durante maniobras de carga, mantenimiento, lavado, recepción, embarque o movimiento de unidades grandes.
Beneficios de la Powered Aire EHD
Diseñada para puertas industriales extra altas
La EHD cubre aplicaciones donde la altura de instalación puede llegar hasta 22 ft, por encima del rango de series como TFD o TSD. Esto la vuelve adecuada para accesos industriales grandes, puertas de taller, naves con altura libre elevada y zonas de carga de mayor exigencia.
Motores de alta potencia
La serie utiliza motores TEAO direct-drive de 5 HP, diseñados para operación industrial y para generar la velocidad de descarga necesaria en puertas de mayor altura.
Ayuda a reducir infiltración de aire exterior
La barrera de aire de la EHD ayuda a disminuir la entrada de aire caliente, frío, polvo, humedad e insectos. Esto puede mejorar las condiciones interiores en almacenes, talleres, centros logísticos y naves donde las puertas se abren constantemente.
Construcción robusta para uso industrial
La unidad cuenta con gabinete exterior en acero inoxidable 304 calibre 18 con acabado #3, panel de control NEMA 12, arrancador magnético, relevadores de sobrecarga y transformador de control.
Servicio más práctico
La serie EHD integra paneles superiores e inferiores para inspección, limpieza y retiro del conjunto motor-soplador sin necesidad de bajar toda la unidad. Esto facilita el mantenimiento en instalaciones industriales donde el acceso al equipo puede ser más complejo.
Opciones de calefacción para diferentes necesidades
La EHD puede configurarse sin calefacción, con calefacción eléctrica, agua caliente, vapor, gas indirecto o gas directo. Esto permite adaptar la cortina de aire a la fuente energética disponible y al nivel de confort térmico requerido en la puerta.
Aplicaciones recomendadas
La Cortina de Aire Powered Aire EHD es recomendable para:
- Naves industriales con puertas extra altas.
- Talleres de equipo pesado.
- Centros de distribución y logística.
- Andenes de carga de gran altura.
- Accesos para autobuses, camiones o unidades grandes.
- Hangares y edificios de alto volumen.
- Puertas de mantenimiento industrial.
- Áreas de lavado o servicio de flotillas.
- Plantas de manufactura con puertas expuestas.
- Almacenes climatizados con aperturas grandes.
- Puertas donde se busca reducir polvo, insectos, humedad y corrientes de aire.
- Accesos donde la temperatura exterior afecta el confort y la productividad.
Características principales
| Serie EHD Extra High Door | Cortina de aire industrial para accesos de hasta 22 ft de altura. |
| Anchos disponibles | Disponible de 4’ a 20’; para unidades superiores a 20 ft se debe revisar configuración especial. |
| Altura máxima de instalación | Recomendada para instalaciones de hasta 22 ft. |
| Motor | Motor(es) TEAO direct-drive de 5 HP, de una velocidad. |
| Construcción | Gabinete exterior en acero inoxidable 304 calibre 18 con acabado #3. |
| Descarga ajustable | Plenum de alta eficiencia con aleta direccional ajustable +/-20°. |
| Panel de control | Panel NEMA 12 con arrancador magnético, relevadores de sobrecarga y transformador de control. |
| Nivel sonoro | 71 dBA medidos a 10 ft con base en una unidad de un motor. |
| Opciones de calefacción | Sin calefacción, eléctrica, agua caliente, vapor, gas indirecto y gas directo. |
Versiones disponibles de la Serie EHD

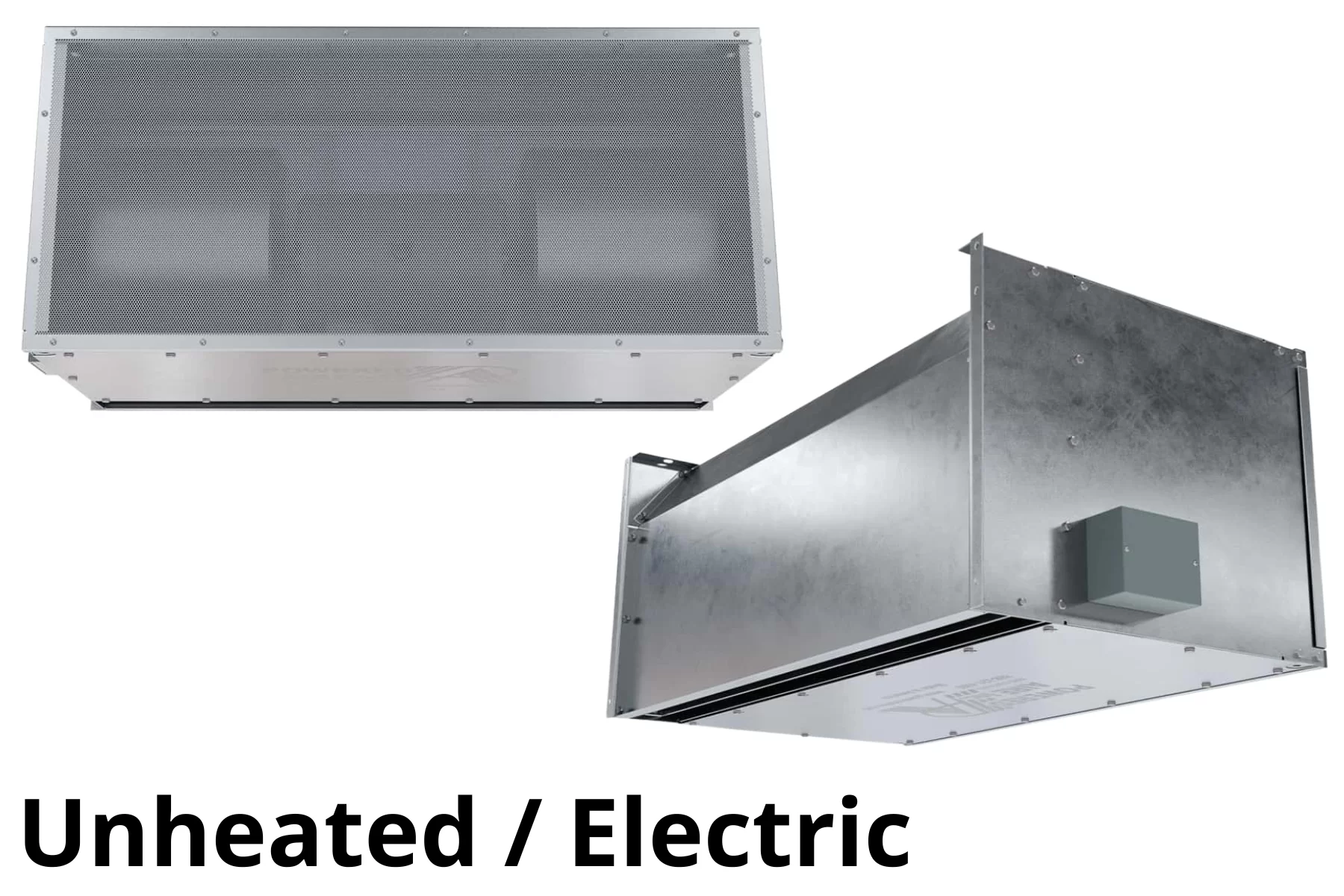

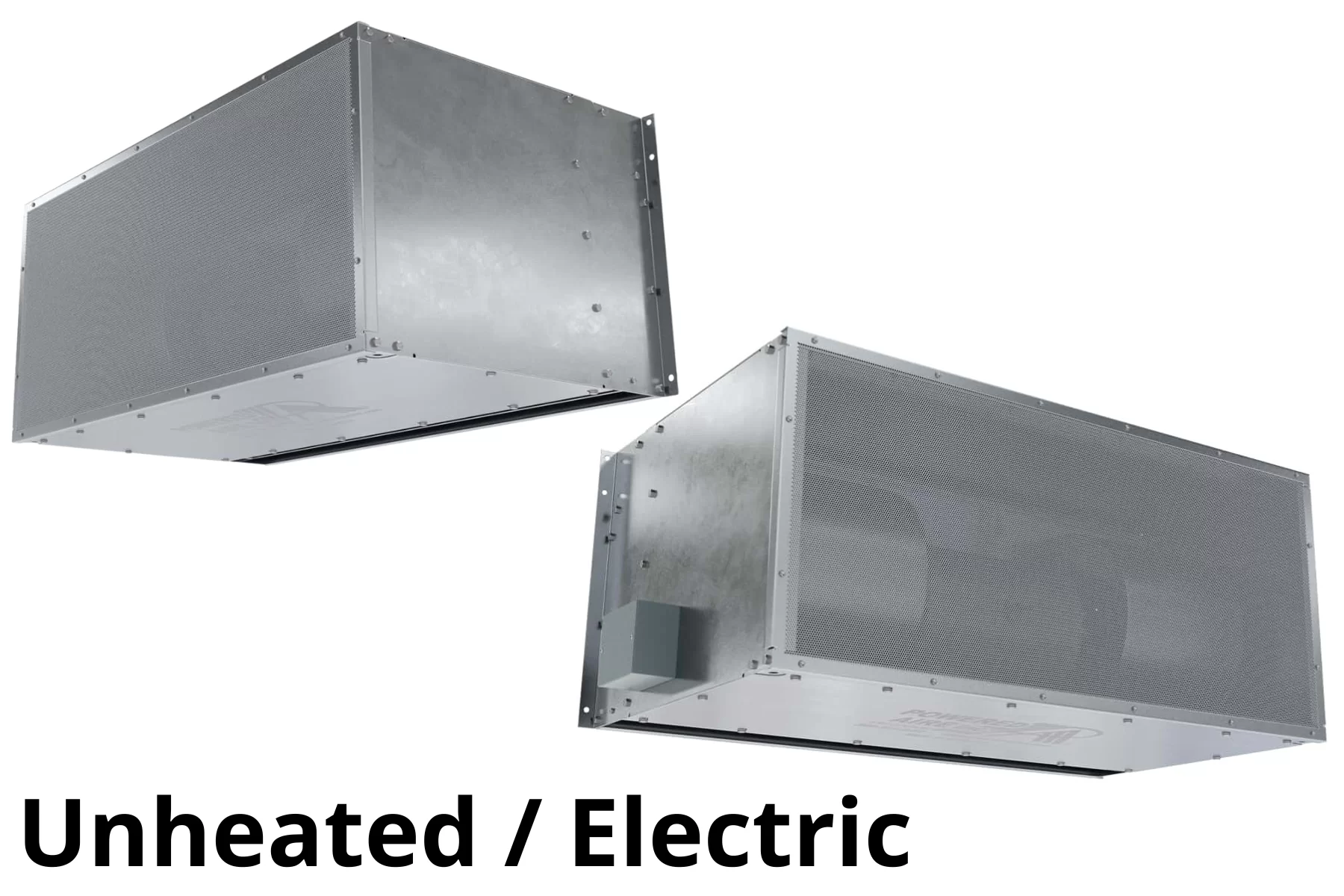

EHD sin calefacción
La versión sin calefacción es adecuada cuando el objetivo principal es reducir infiltración de aire exterior, polvo, insectos, humedad, olores y corrientes de aire en puertas extra altas.
Es una buena opción para naves, almacenes, hangares, talleres y accesos industriales donde se necesita una barrera de aire potente sin agregar calor.
EHD-E con calefacción eléctrica
La versión EHD-E incorpora calefacción eléctrica para puertas extra altas expuestas a aire frío. Puede ayudar a mejorar el confort del personal, mantener mejores condiciones cerca del acceso y reducir el impacto de corrientes frías durante la operación.
Los modelos eléctricos manejan calefacción desde 40 kW hasta 160 kW, dependiendo del ancho y número de motores de la unidad.

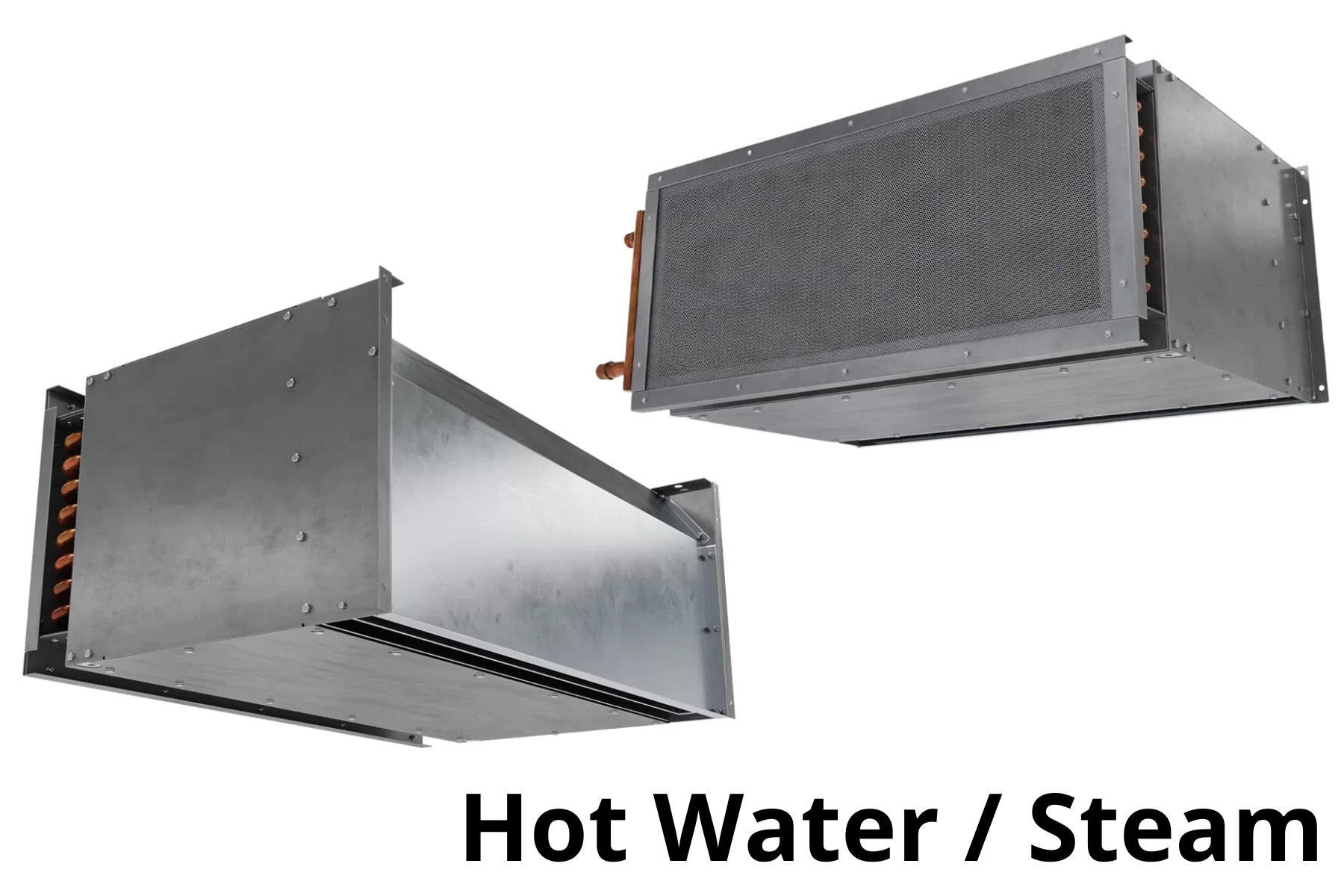

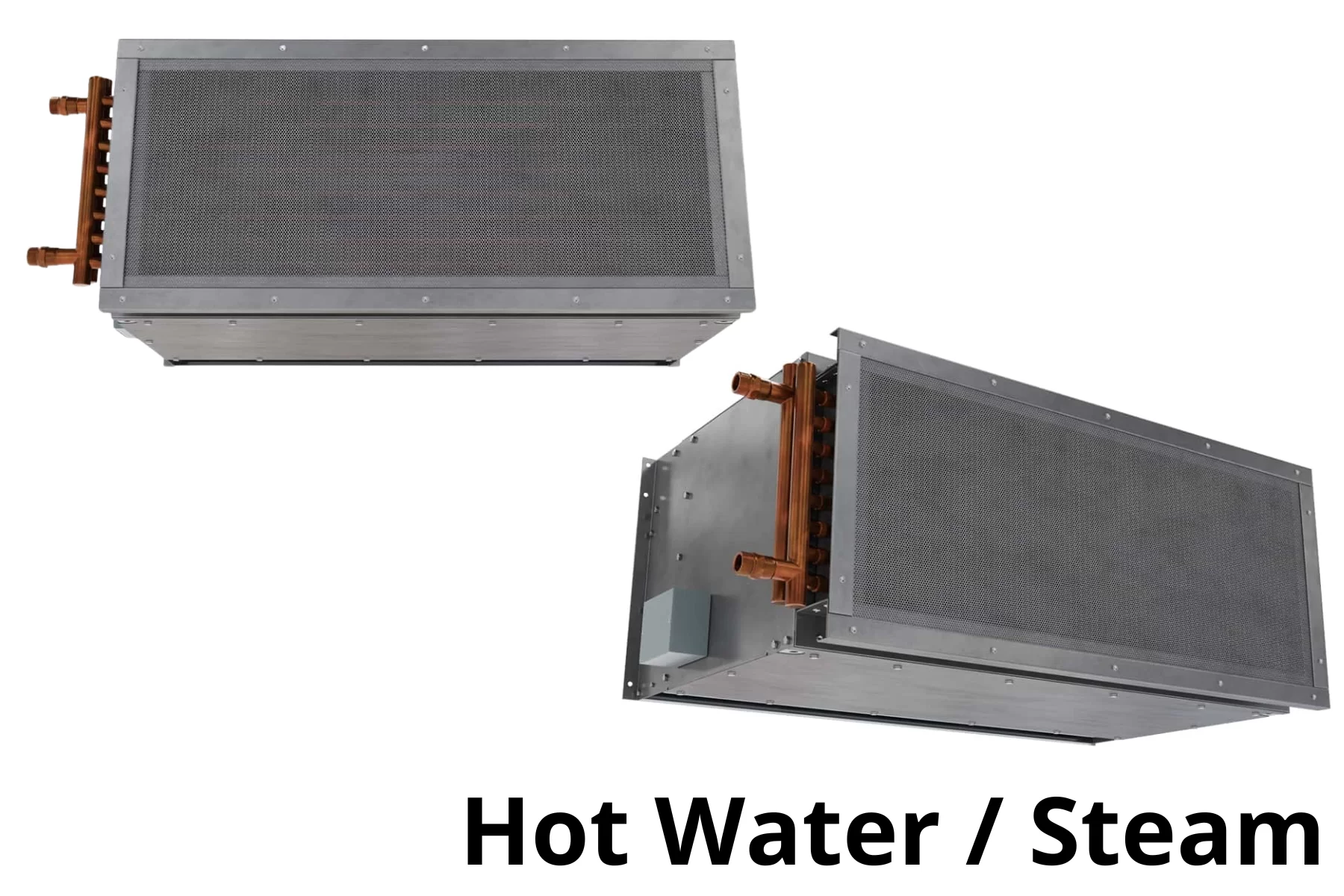

EHD-HW con agua caliente
La versión EHD-HW utiliza agua caliente como fuente térmica. Es adecuada para instalaciones industriales, institucionales o logísticas que ya cuentan con sistema hidrónico o calderas.
Los serpentines de agua caliente están diseñados con tubo de cobre de 5/8”, aletas de aluminio, gabinete galvanizado y prueba de fuga a 450 psi.
EHD-ST con vapor
La versión EHD-ST utiliza vapor como fuente de calefacción. Es una alternativa para plantas o edificios industriales donde el vapor ya forma parte del sistema térmico.
Para estas versiones se debe definir temperatura, presión, condiciones de suministro y retorno, ubicación de conexiones y capacidad requerida.

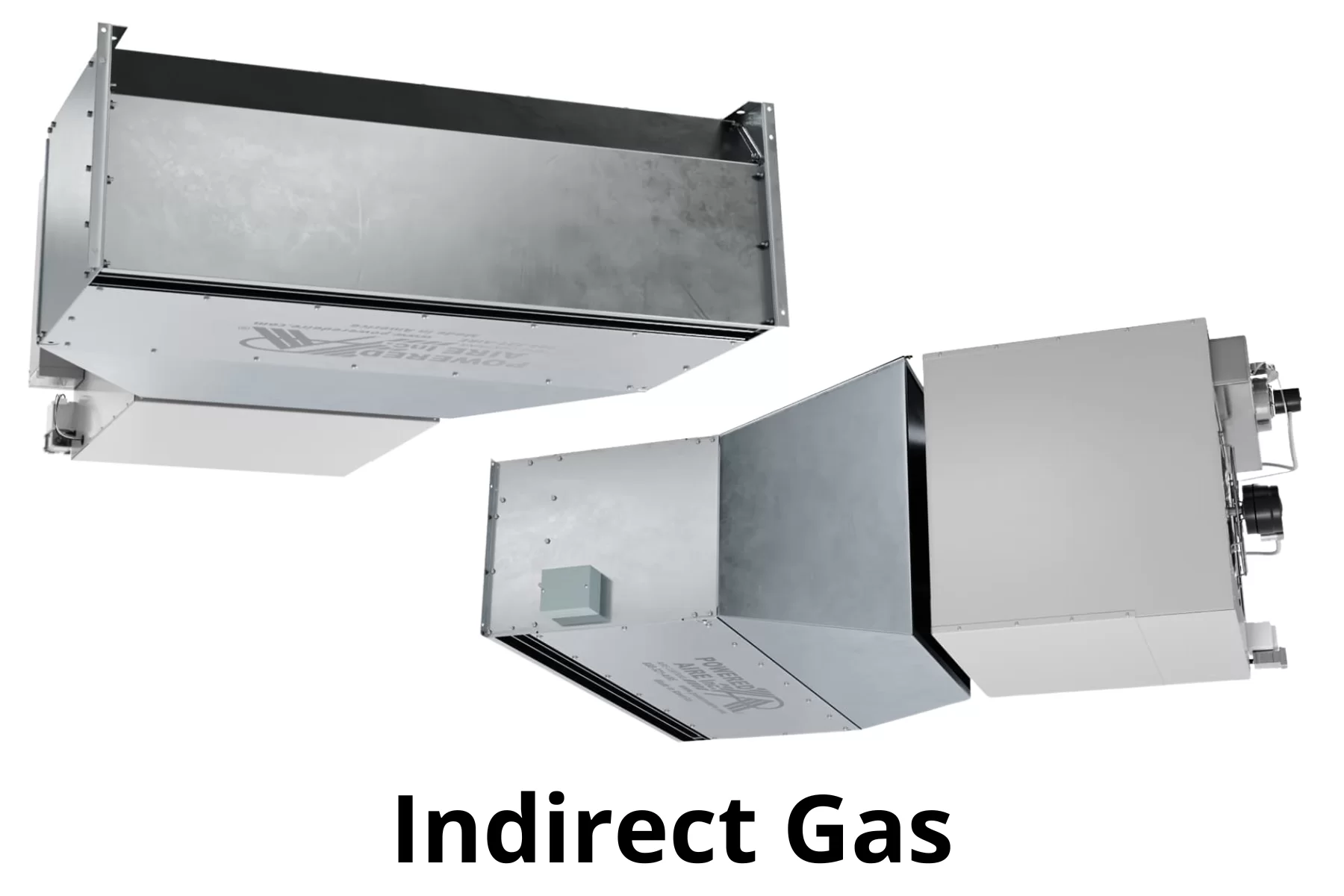

EHD-IG con gas indirecto
La versión EHD-IG utiliza gas indirecto para aportar calefacción a la barrera de aire. Puede configurarse con uno, dos o tres calentadores, según el ancho y la capacidad requerida.
Esta versión puede entregar salidas totales de calefacción desde 160 MBTU/hr hasta 840 MBTU/hr, con aumentos de temperatura aproximados de 19°F a 27°F, según el modelo.
EHD-DG con gas directo
La versión EHD-DG ofrece calefacción por gas directo y puede proporcionar un aumento instantáneo de temperatura de hasta 105°F en el umbral. Esta configuración puede ayudar a reducir infiltración de aire frío, mejorar confort, mantener pisos más secos y proteger la operación en condiciones de frío severo.
Esta opción requiere revisión cuidadosa de códigos, ventilación, ductos, suministro de gas y condiciones de seguridad. En esta configuración, la unidad debe ductarse al exterior para trabajar con 100% aire fresco.
¿Por qué elegir la Powered Aire EHD?
La EHD Extra High Door es una excelente opción cuando una puerta industrial supera el rango de una cortina de aire estándar y requiere mayor alcance vertical.
Su combinación de motores de 5 HP, construcción en acero inoxidable, opciones de calefacción y diseño para puertas de hasta 22 ft la vuelve especialmente útil para instalaciones donde el acceso representa una fuente importante de pérdida térmica, entrada de polvo o incomodidad operativa.
Para operaciones mexicanas con puertas grandes, calor exterior, polvo, tráfico de montacargas, unidades pesadas o necesidad de mantener condiciones interiores más estables, la EHD puede ser una solución de alto valor operativo.
Consideraciones para seleccionar una EHD
Para elegir correctamente la Cortina de Aire Powered Aire EHD se deben revisar:
- Ancho de la apertura: la unidad debe cubrir todo el ancho real de la puerta.
- Altura de instalación: la EHD está diseñada para accesos de hasta 22 ft.
- Tipo de puerta: enrollable, seccional, vertical lift, high roll-up, low roll-up, high turn-back o low turn-back.
- Tráfico operativo: montacargas, camiones, autobuses, equipos de mantenimiento, patines o personal.
- Frecuencia de apertura: puertas que permanecen abiertas durante maniobras requieren mayor análisis de desempeño.
- Condiciones exteriores: viento, polvo, calor, frío, humedad, lluvia, insectos u olores.
- Necesidad de calefacción: sin calefacción, eléctrica, agua caliente, vapor, gas indirecto o gas directo.
- Voltaje disponible: opciones trifásicas de 208, 240, 480 y 575 V; el consumo por motor es de 17 A a 208 V, 15.8 A a 240 V, 7.9 A a 480 V y 6.3 A a 575 V.
- Soporte estructural: por el peso y tamaño del equipo, la estructura debe validarse para soportar la instalación.
- Espacio para mantenimiento: considerar acceso a paneles superiores, inferiores, motores, sopladores, controles y conexiones térmicas.
La unidad debe instalarse lo más cerca posible del encabezado de la puerta. Si se coloca por encima del encabezado, la parte posterior de la cortina debe separarse del muro para mantener la dirección correcta de descarga.
Diferencia entre TSD, EHD, BPA y XPA
La TSD se recomienda para puertas industriales de hasta 17 ft.
La EHD cubre puertas extra altas de hasta 22 ft, con motores de 5 HP.
La BPA se utiliza para puertas aún más grandes, de hasta 30 ft.
La XPA es la opción para aplicaciones extremas, con puertas de hasta 50 ft.
La selección depende de altura real de instalación, ancho de puerta, viento, presión del edificio, tipo de tráfico, condiciones ambientales y requerimientos de calefacción.
Sectores donde se recomienda
La Serie EHD puede utilizarse en proyectos de:
- Centros de distribución.
- Naves industriales.
- Talleres de autobuses o camiones.
- Hangares y edificios de alto volumen.
- Industria automotriz.
- Manufactura pesada.
- Logística y transporte.
- Instalaciones municipales.
- Plantas con puertas extra altas.
- Almacenes climatizados.
- Accesos donde el viento, polvo o frío afectan la operación.
FAQ: Cortina de Aire Powered Aire Serie EHD
¿Para qué sirve la Cortina de Aire Powered Aire EHD?
La Powered Aire EHD sirve para crear una barrera de aire en puertas industriales extra altas. Ayuda a reducir la entrada de aire exterior, polvo, insectos, humedad, olores y corrientes de aire en accesos de gran tamaño.
¿Dónde se recomienda instalar la Serie EHD?
Se recomienda en naves industriales, almacenes, centros logísticos, talleres de equipo pesado, hangares, puertas de mantenimiento, accesos para autobuses o camiones y andenes de gran altura.
¿Cuál es la altura máxima de instalación de la EHD?
La serie EHD está diseñada para instalaciones de hasta 22 ft de altura.
¿En qué anchos está disponible la Powered Aire EHD?
La EHD está disponible en anchos de 4’ a 20’. Para aperturas mayores, se debe revisar una configuración especial o evaluar series como BPA o XPA.
¿La EHD tiene calefacción?
Sí. La serie EHD puede configurarse sin calefacción, con calefacción eléctrica, agua caliente, vapor, gas indirecto o gas directo, según la aplicación y la fuente energética disponible.
¿Qué diferencia hay entre EHD y TSD?
La TSD está diseñada para puertas industriales de hasta 17 ft. La EHD está diseñada para puertas extra altas de hasta 22 ft y utiliza motores de 5 HP para mayor alcance de descarga.
¿Qué diferencia hay entre EHD y BPA?
La EHD es adecuada para puertas de hasta 22 ft. La BPA se utiliza cuando la puerta requiere mayor alcance, normalmente en aplicaciones de hasta 30 ft de altura.
¿La EHD sirve para puertas de autobuses o talleres de mantenimiento?
Sí. Es una buena opción para accesos de autobuses, camiones, talleres de flotillas y puertas donde entran o salen unidades grandes.
¿Qué información se necesita para cotizar una EHD?
Se requiere conocer ancho y altura de la apertura, tipo de puerta, frecuencia de uso, tráfico de vehículos o montacargas, condiciones exteriores, necesidad de calefacción, fuente energética disponible, voltaje, tipo de montaje, espacio de instalación y soporte estructural.
¿La EHD-DG requiere ducto exterior?
Sí. La versión de gas directo debe ductarse al exterior para trabajar con 100% aire fresco, por lo que requiere una revisión detallada de ventilación, ductería, gas, códigos aplicables y condiciones del sitio.
Cotiza hoy Cortina de Aire Powered Aire Serie EHD con Proveedora Térmica
En Proveedora Térmica ayudamos a seleccionar la Cortina de Aire Powered Aire Serie EHD adecuada para naves industriales, talleres, centros logísticos, andenes, hangares y puertas extra altas.
Analizamos el ancho de la apertura, altura de instalación, tipo de puerta, tráfico operativo, condiciones ambientales, requerimientos de calefacción, voltaje disponible, fuente energética y soporte estructural para recomendar la configuración correcta.
Contáctanos para preparar tu cotización a la medida de tu proyecto. Damos asesorías personalizadas y entregas a todo México.
