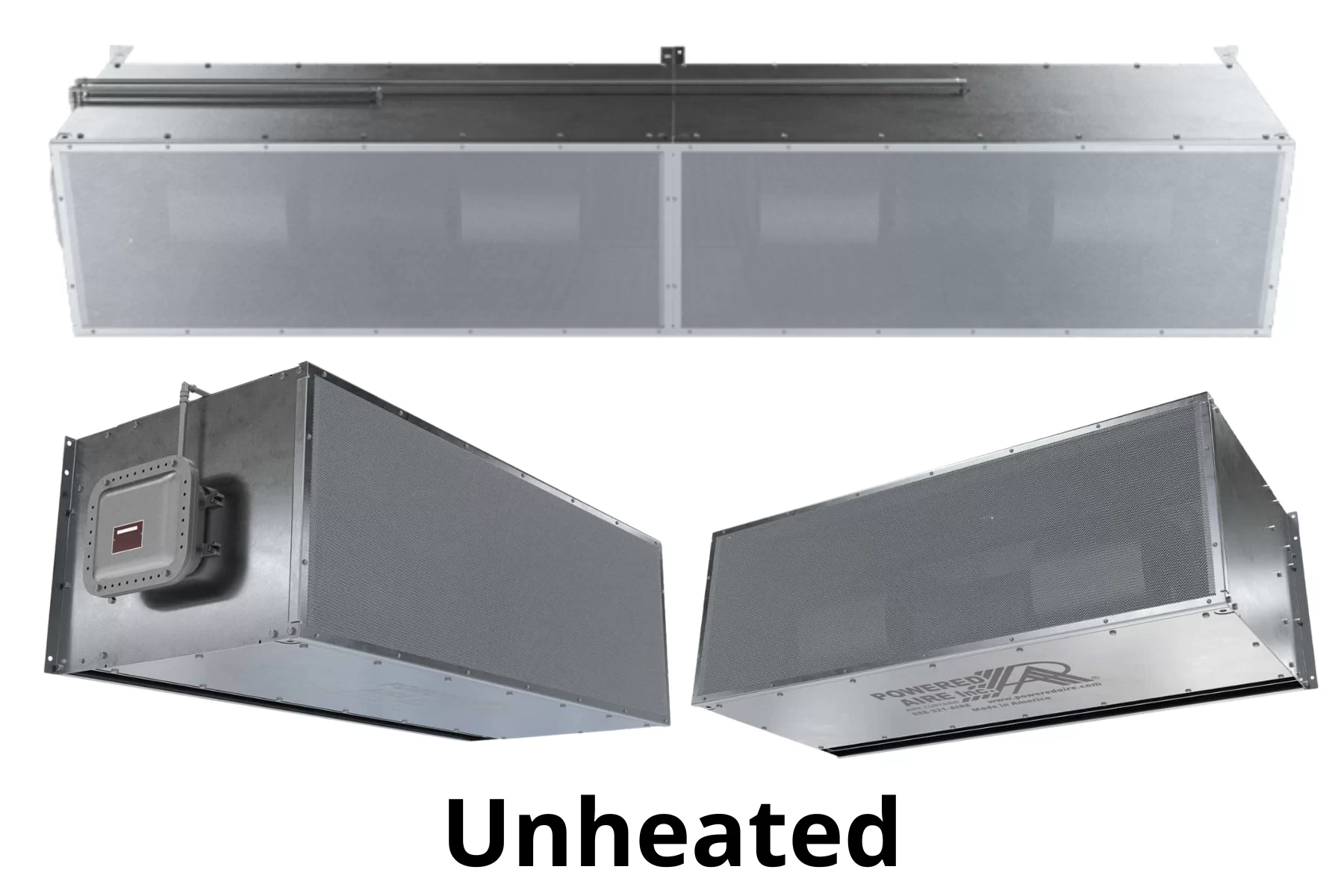

Cortina de Aire Powered Aire - Serie HDX (Heavy-Duty Hazardous Area)

Cortina de aire industrial para zonas clasificadas Clase I División 1 y Clase II

La HDX Heavy-Duty Hazardous Area de Powered Aire es una cortina de aire industrial para áreas peligrosas, diseñada para trabajar en ambientes con vapores, gases o polvos combustibles, donde se requiere construcción resistente a chispas y equipos a prueba de explosión.

Este modelo es unheated (sin calefacción) y está fabricado para áreas clasificadas Class I Division 1 Groups C & D y Class II Groups F & G, típicas en procesos con solventes, polvos combustibles y atmósferas potencialmente explosivas.

Las cortinas de aire HDX se utilizan en instalaciones como plantas de deshidratado (dewatering), industria farmacéutica y almacenes de materiales peligrosos, donde se busca separar ambientes, reducir infiltraciones de aire no acondicionado y minimizar el paso de polvo y vapores entre zonas.

Aplicaciones recomendadas

La cortina de aire HDX es ideal para:

• Áreas de dewatering y tratamiento de agua con presencia de gases o vapores inflamables.

• Plantas farmacéuticas y salas de proceso con solventes o polvos finos.

• Almacenes peligrosos con químicos, pinturas, combustibles o polvos combustibles.

• Pasillos y accesos que conectan zonas clasificadas con áreas no peligrosas, donde se requiere separación de aire.

En estas aplicaciones, el HDX ayuda a disminuir el intercambio de aire, a apoyar el control de temperatura y a reducir el movimiento de partículas y vapores entre áreas.

Características técnicas principales – HDX

• Tipo: Cortina de aire heavy-duty unheated para áreas peligrosas.

• Clasificación de área:

  • Fabricada para Class I Division 1 Groups C & D y Class II Groups F & G.

• Anchos de unidad:

  • Desde 5’ hasta 16’ de ancho (boquilla de 60" a 192", según modelo).

• Altura máxima de instalación:

  • Hasta 17’ de altura de puerta u abertura.

• Montaje:

  • Expuesto (exposed mount) sobre la parte superior del vano.

Construcción mecánica heavy-duty

• Estructura portante:

  • Todo el soporte de carga está fabricado en acero inoxidable y acero galvanizado calibre 11, para servicio pesado.

• Gabinete exterior:

  • Acero inoxidable 304 calibre 16, acabado satinado #3, resistente a ambientes industriales y fácil de limpiar.

• Rejilla de succión:

  • Pantalla perforada de acero inoxidable 304 con acabado mill grain.

Motores y ventiladores

• Motores:

  • 3 HP TEAO (Totally Enclosed Air Over), 1630 rpm, a prueba de explosión, adecuados para Class I Group D y Class II F & G.

• Ventiladores:

  • Rotores y housings de aluminio, emparejados, sin rodamientos externos ni coples flexibles que puedan generar chispas.

Sistema eléctrico y seguridad

• Todo el cableado interno va en tubería rígida (hard pipe) y llega a una caja de conexiones a prueba de explosión.

• Diseño enfocado en construcción resistente a chispas (spark resistant construction) para áreas peligrosas.

Descarga de aire y desempeño

• Plénum de descarga de alta eficiencia, que distribuye el flujo de aire de manera uniforme a lo largo de la boquilla.

• Aleta tipo airfoil ajustable ±20°, para dirigir el chorro de aire hacia el interior, exterior o sobre el plano de la puerta, según la condición de viento.

• Capacidad de detención de viento:

  • Puede detener vientos de alrededor de 19.8 mph con alturas de instalación de 11’ a 17’, de acuerdo con la tabla de “Wind Stoppage Ability”.

Beneficios de la cortina de aire HDX

1. Diseñada para ambientes peligrosos heavy-duty

El modelo HDX ofrece:

• Construcción spark resistant.

• Motores y componentes a prueba de explosión.

• Cableado en tubería rígida y caja de conexiones a prueba de explosión.

Todo enfocado a no introducir fuentes de ignición en áreas clasificadas, a diferencia de una cortina de aire comercial estándar.

La validación final de uso y cumplimiento siempre debe hacerla el responsable de seguridad/ingeniería del sitio conforme a normas locales.

2. Separación ambiental y apoyo al control de clima

La cortina de aire HDX ayuda a:

• Reducir la entrada de aire caliente, frío o húmedo desde el exterior o desde otras áreas.

• Disminuir la carga del sistema de climatización del edificio.

• Mantener condiciones más estables en cuartos de proceso, pasillos y almacenes cerca de la puerta.

3. Reducción de polvo, vapores y contaminantes

La barrera de aire:

• Limita el paso de polvos y partículas entre áreas.

• Ayuda a reducir la migración de vapores o neblinas hacia zonas con diferente ventilación.

Esto es clave en almacenes peligrosos, cuartos de mezcla y pasillos de acceso a zonas clasificadas.

4. Servicio y mantenimiento accesibles

El HDX incluye:

• Paneles de acceso para retirar el conjunto motor–ventilador sin bajar la unidad completa.

Esto facilita el mantenimiento, reduce tiempos fuera de servicio y hace más ágil la intervención en ambientes donde el acceso está limitado.

HDX en México con Proveedora Térmica

En Proveedora Térmica ponemos a tu disposición la cortina de aire HDX Heavy-Duty Hazardous Area de Powered Aire en todo México.

Te apoyamos en:

• Seleccionar el ancho de equipo (5’ a 16’) y la altura de instalación adecuada para tu puerta u abertura.

• Revisar la clasificación del área (Class I/II, grupos, división) para determinar si la HDX es la opción adecuada dentro de la familia de cortinas para áreas peligrosas.

• Integrar la cortina de aire a tus esquemas de seguridad, ventilación y climatización industrial.

Contáctanos para cotizar cortinas de aire HDX para áreas peligrosas en plantas, procesos y almacenes en cualquier parte de México.
