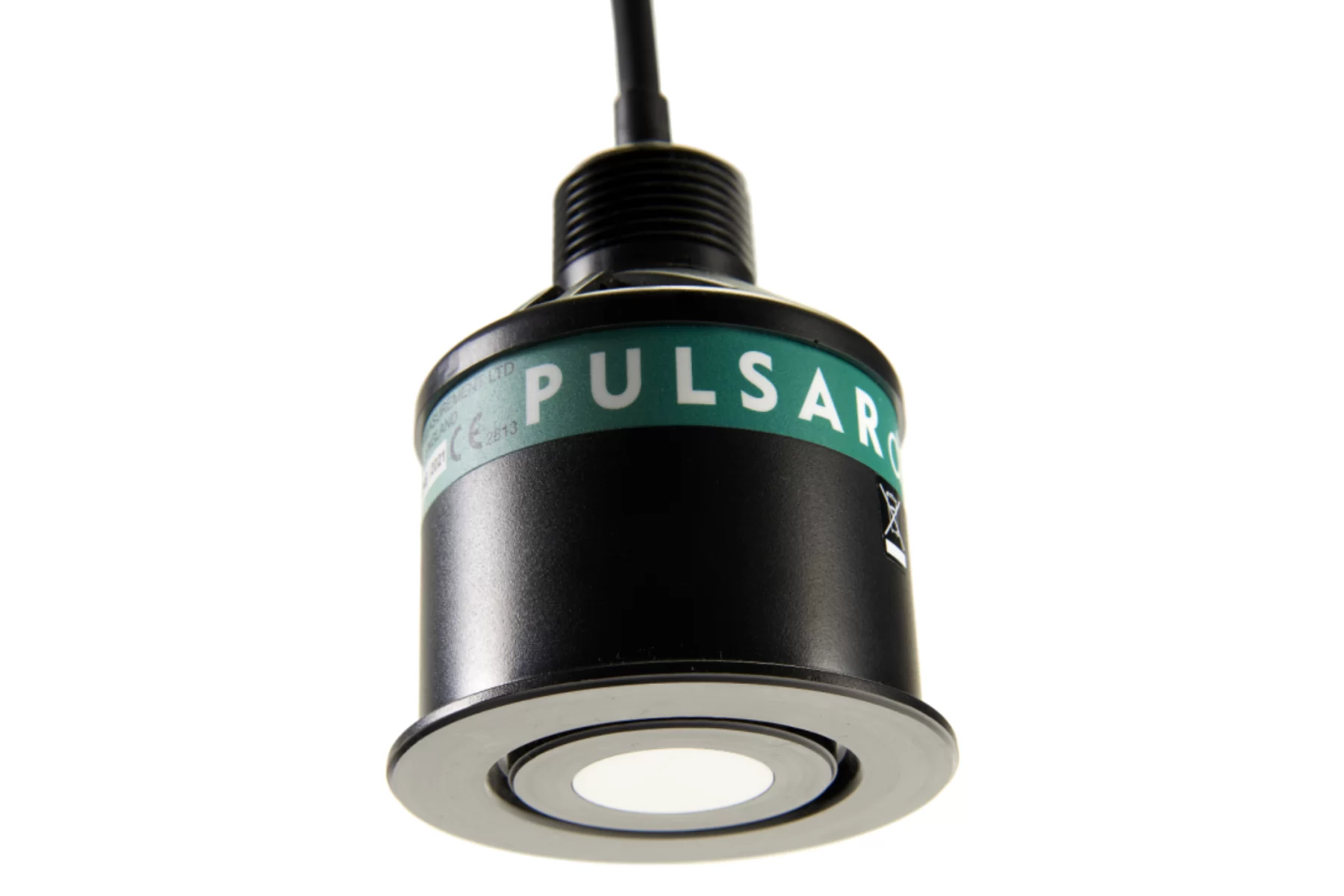

El Pulsar Measurement dB Ultrasonic Transducer es una serie de sensores ultrasónicos sin contacto para medición de nivel y volumen (y aplicaciones como canal abierto, control de bombeo y nivel diferencial) en ambientes industriales y de aguas residuales, para líquidos y sólidos. La gama cubre aplicaciones desde 3 m hasta 40 m según el modelo.
¿Qué problema resuelve?
-
Medición confiable en aplicaciones “difíciles” como cárcamos/wet wells con obstrucciones, silos con polvo, tanques agitados o incluso a través de rejillas, donde otras tecnologías pueden fallar por ecos falsos o ruido.
-
Operación sin contacto: instalación con cero interrupción de proceso y mantenimiento mínimo al no haber partes en contacto con el fluido/material.
Ventajas clave
-
DATEM® (Digital Adaptive Tracking of Echo Movement): tecnología de discriminación de eco que identifica el eco real y lo sigue, ignorando ecos competidores; ayuda a rechazar ruido acústico y eléctrico.
-
Alta confiabilidad en entornos complejos: diseñada para medición estable en aplicaciones con “clutter” y condiciones cambiantes.
-
Ángulo de haz estrecho: el fabricante indica que, con DATEM, el haz efectivo puede ser tan pequeño como ~3° (típicamente) para mejor enfoque y menos interferencias.
-
Protección ante sumergencia (con shield): los submergence shields ayudan a mantener limpia la cara del transductor; el controlador puede configurarse para “fail high”, “fail low” o mantener la última lectura cuando se sumerge.
-
Retrofit con controladores Pulsar: compatible/retrofiteable con el rango de controladores de Pulsar Measurement para que el sistema pueda evolucionar sin reemplazar todo.
Aplicaciones típicas
-
Cárcamos y aguas residuales (wet wells)
-
Tanques industriales (químicos, proceso, agitados)
-
Silos y tolvas para sólidos
-
Medición de nivel para control de bombas y inventarios
-
Proyectos de canal abierto (según solución/controlador)
Especificaciones principales
-
Material del cuerpo: Valox 357 U y cara de espuma sintáctica
-
Protección: IP68 / NEMA 6P
-
Conexión de montaje: BSP o 1" NPT
-
Temperatura de operación: estándar -40 a +90 °C; en área peligrosa -40 a +75 °C
-
Exactitud: 0.25% o 6 mm (lo que sea mayor)
-
Resolución: 0.01% o 2 mm (lo que sea mayor)
-
Extensión/longitud de cable: el fabricante indica extensiones con cable 2 o 3 hilos apantallado y extensiones hasta 1000 m (según configuración).
Opciones y configuraciones disponibles
-
PVDF: para aplicaciones con químicos
-
Submergence shield: para riesgo de sumergencia
-
Bridas DIN/ANSI con recubrimiento PTFE del lado mojado (varios tamaños)
-
Foam face: más potencia acústica en aplicaciones secas o polvosas
-
Sanitary flange: sello PVDF de cara completa para aplicaciones higiénicas
-
PTFE (recubrimiento en el lado mojado)
-
Longitudes de cable estándar y opcionales: estándar 5, 10, 20, 30, 50 y 100 m; opción hasta 150 m (en incrementos de 10 m).
Aprobaciones
-
ATEX Zona 1 y 2 (según el fabricante, estándar) y opción de Intrinsic Safety
-
CE (EMC y ATEX, con normas listadas por el fabricante) y menciona FM/FMc (según modelo)
Preguntas frecuentes (FAQ)
¿Sirve para líquidos y sólidos?
Sí, el fabricante indica aplicaciones para líquidos y sólidos en entornos industriales y wastewater.
¿Qué ventaja real aporta DATEM?
Ayuda a distinguir el eco verdadero del ruido y ecos falsos, mejorando medición en lugares con obstrucciones, agitación o interferencias.
¿Qué pasa si el sensor se sumerge?
Con submergence shield, el sistema puede configurarse para fallar alto/bajo o mantener lectura; cuando baja el nivel, el transductor retoma operación con la cara limpia.
