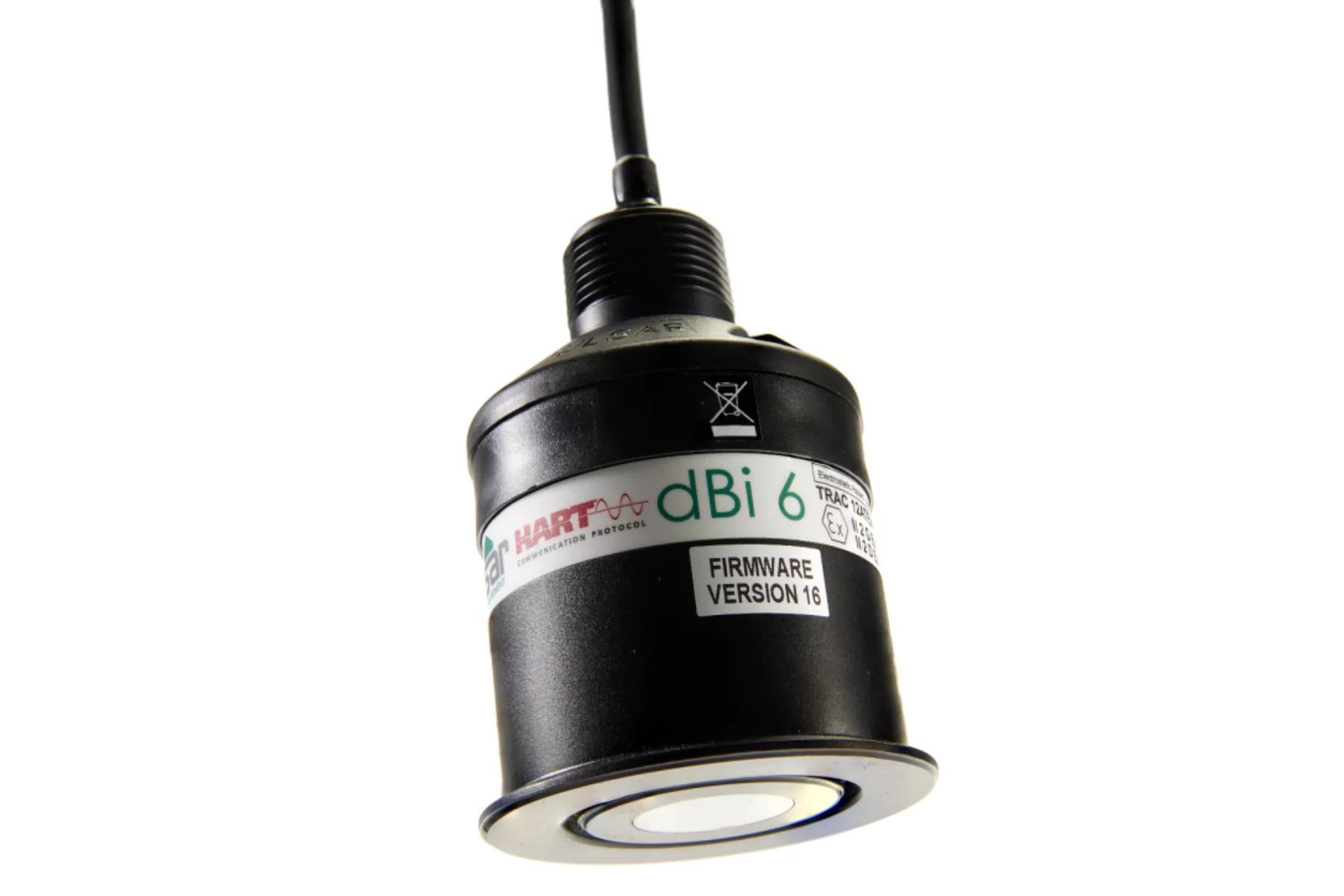

El Pulsar Measurement dBi HART es una gama de sensores ultrasónicos inteligentes, sin contacto para medición de nivel/espacio/volumen (con conversión a volumen integrada) y una integración sencilla a planta mediante protocolo HART, operando sobre lazo 4–20 mA. Es una solución muy usada para wastewater, cárcamos (wet wells), redes de alcantarillado, tanques, silos y control de inventarios.
¿Qué problema resuelve?
-
Integración rápida con sistemas existentes gracias a HART (analógico + digital sobre 4–20 mA), sin cambiar infraestructura.
-
Medición estable en aplicaciones difíciles por ecos falsos u obstrucciones, usando DATEM para “seguir” el eco real e ignorar ecos estacionarios.
-
Monitoreo en ubicaciones remotas y sitios de baja energía por su diseño de bajo consumo.
Ventajas clave
-
Sensor self-contained (todo en uno): transductor inteligente, sin controlador externo.
-
Dos hilos (loop powered): salida 4–20 mA con comunicación HART 7 para diagnóstico/parametrización.
-
DATEM (procesamiento de eco): reduce pérdida de eco al discriminar el objetivo real.
-
Conversión de volumen integrada: formas de tanque predefinidas y ajuste para geometrías no estándar; salida configurable a distancia, nivel, espacio o volumen.
-
DTM (Device Type Manager): comunicación con herramientas FDT como PACTware para facilitar la ingeniería e integración.
-
Para sólidos o líquidos con múltiples opciones de montaje y aprobaciones para áreas clasificadas (según selección).
Aplicaciones típicas
-
Cárcamos y estaciones de bombeo (wet wells)
-
Monitoreo de redes de alcantarillado (sewer network monitoring)
-
Tanques de proceso y almacenamiento
-
Silos/tolvas e inventarios (sólidos)
-
Control de nivel e inventario en plantas industriales
Cómo funciona (HART + ultrasónico sin contacto)
El dBi HART mide distancia ultrasónica y convierte a nivel/volumen según configuración. El protocolo HART permite comunicar datos digitales sobre el mismo par de cables del lazo 4–20 mA, facilitando integración con instrumentación existente.
Especificaciones principales
Generales
-
Rango de medición: 125 mm a 15 m
-
Material del cuerpo: Valox 357 PBT
-
Conexión de montaje: BSP o 1" NPT
-
Temperatura de operación: -40 a +80 °C
-
Alimentación: 0–28 VDC
-
Salida: 4–20 mA, resolución 1 μA
-
Consumo de corriente: 3.8–22 mA
-
Boot time (a lectura estable): arranque en frío 9 s / arranque en caliente 4 s
-
Comunicación: HART 7
Opciones y configuraciones
-
Accesorio: submergence/submersible shield (según aplicación)
-
Montaje: opción de rosca frontal 38 mm (1.5"), y versión PVDF
-
Conector: “cable point connector” (según selección)
-
Comunicaciones/área clasificada (según modelo): HART 4–20 mA EEx mb / EEx ia; opción Profibus EEx ia
Aprobaciones
-
CE
-
ATEX estándar: Zonas 1 y 2 (Ex mb)
-
ATEX opcional: Zona 0 (Ex ia)
-
FM/FMc
Preguntas frecuentes (FAQ)
¿El dBi HART puede trabajar solo o requiere controlador?
El fabricante lo describe como self-contained, por lo que funciona como sensor inteligente autónomo con 4–20 mA + HART.
¿Se puede usar en sólidos y líquidos?
Sí, el fabricante lo lista para aplicaciones de solids or liquids.
¿Qué beneficio tiene DATEM?
Ayuda a identificar el eco real y evitar la pérdida de eco por elementos fijos en el trayecto de medición.
