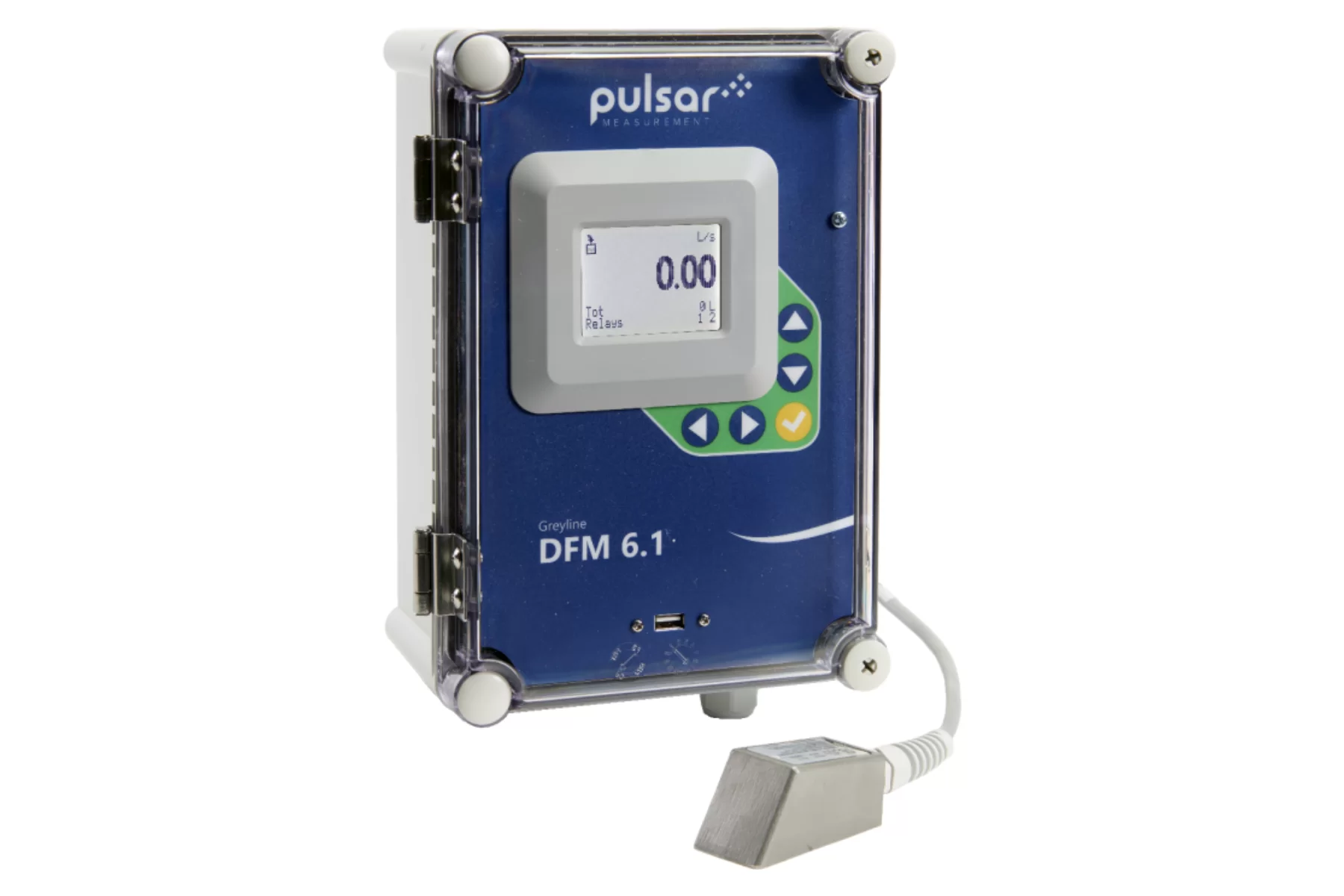

El Pulsar Measurement DFM 6.1 es un medidor de flujo ultrasónico tipo Doppler con sensor clamp-on (montaje externo) para medir caudal sin cortar ni perforar la tubería y sin contacto con el fluido. Está orientado a tuberías llenas y a “líquidos difíciles” (sucios o aireados) donde otros medidores suelen incrustarse o desgastarse.
¿Qué problema resuelve?
-
Medición confiable en aguas residuales, lodos, fluidos abrasivos o viscosos, donde el Doppler aprovecha partículas/burbujas para obtener velocidad.
-
Instalación rápida sin paro de proceso y sin mantenimiento por incrustación en el sensor, al ser externo.
-
Procesos con flujo reversible: muestra valores positivos o negativos y el totalizador puede configurarse para restar reversa o totalizar solo hacia adelante.
Ventajas clave
-
No intrusivo (clamp-on): sensor montado por fuera de la tubería; sin obstrucciones, sin pérdida de carga por el medidor y sin contacto con el fluido.
-
Bidireccional: medición de flujo en ambos sentidos con visualización positiva/negativa y lógica de totalizador configurable.
-
Listo para automatización: salida 4–20 mA aislada, 2 relevadores programables y gran display con totalizador.
-
Registro de datos: data logger de 26 millones de puntos para históricos y análisis.
-
Menos ensuciamiento: el fabricante indica que no hay fouling/scale build-up en el sensor.
Aplicaciones típicas
-
Aguas residuales y efluentes industriales
-
Lodos y fluidos con sólidos en suspensión
-
Fluidos aireados (burbujas)
-
Fluidos abrasivos o viscosos
-
Protección de bombas (detección de no-flujo / operación en seco) y control de proceso proporcional a flujo
Cómo funciona
El sensor clamp-on emite una señal ultrasónica que se refleja en partículas o burbujas en movimiento dentro del fluido. A partir de esa reflexión se calcula la velocidad, y el caudal se determina con el diámetro interno configurado de la tubería.
Especificaciones principales
-
Tipo: medidor de flujo Doppler con sensor externo clamp-on
-
Uso recomendado: tuberías llenas y líquidos con sólidos o burbujas
-
Flujo reversible: muestra positivo/negativo; totalizador configurable
-
Salida: 4–20 mA aislada
-
Data logger: 26 millones de puntos
-
Relevadores: 2 programables
-
Comunicaciones (según especificación): seleccionable entre Modbus RTU (RS-485) o HART
-
Cumplimiento/Directivas (manual): EMC, Low Voltage, ATEX y RoHS (según versión/aprobación)
Preguntas frecuentes (FAQ)
¿Sirve para agua limpia?
El Doppler es más adecuado cuando hay partículas o burbujas (sólidos/gas) en el fluido; para agua muy limpia normalmente se evalúan otras tecnologías (p. ej., tránsito-tiempo).
¿Necesito parar la línea para instalarlo?
No necesariamente. La instalación se realiza por fuera de la tubería y el fabricante destaca que puede instalarse sin detener el sistema de flujo.
¿Qué pasa si el flujo se invierte?
El DFM 6.1 mide en ambos sentidos y puede mostrar valores positivos/negativos; el totalizador puede configurarse para restar reversa o totalizar solo flujo hacia adelante.
