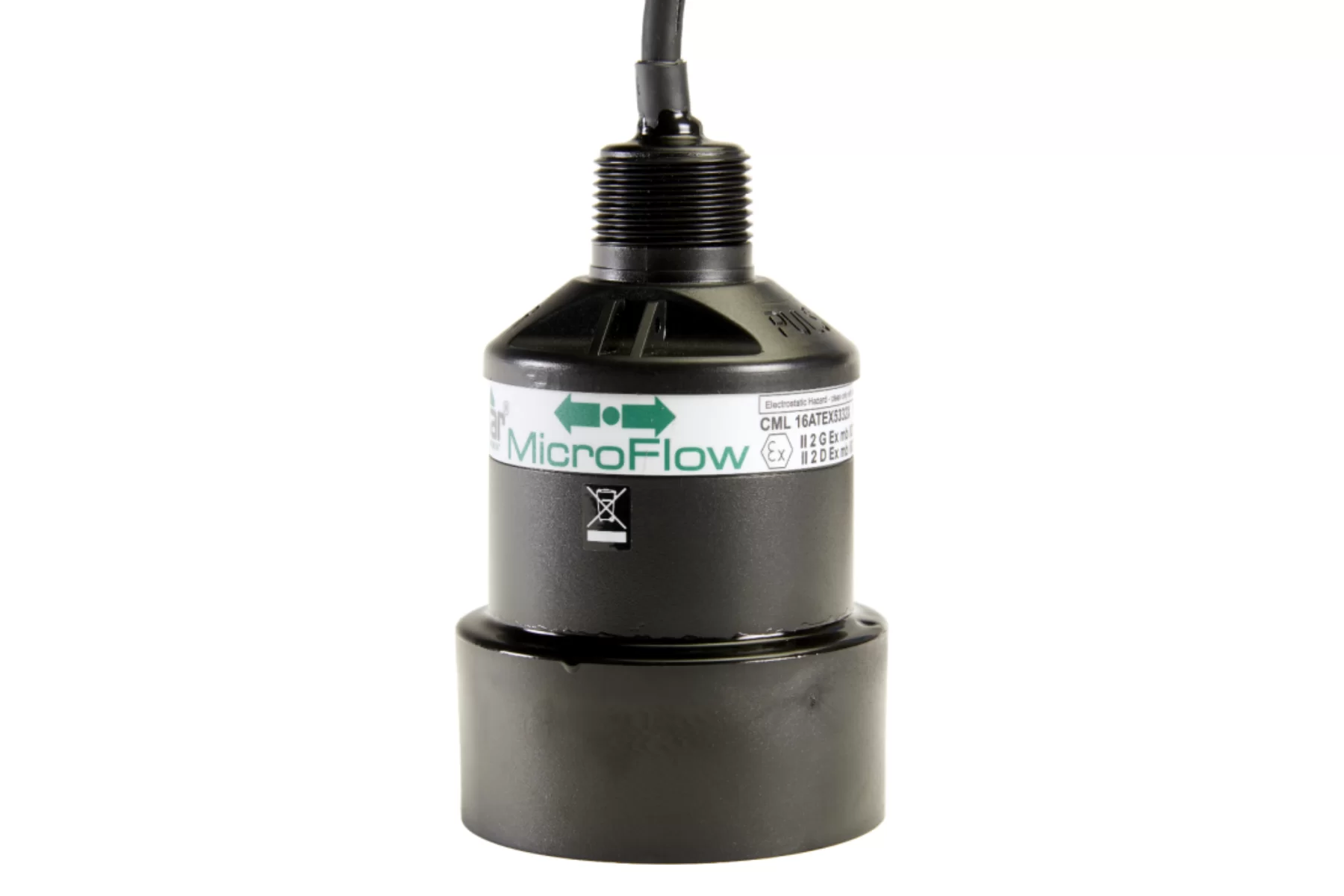

El Pulsar Measurement MicroFlow es un sensor de medición de velocidad sin contacto para canales abiertos, basado en tecnología de radar K-Band (microondas). Puede utilizarse como dispositivo stand-alone para medir velocidad, o combinarse con un transductor ultrasónico dB y un controlador (por ejemplo, FlowCERT o Ultimate) para formar un sistema completo de caudal por área-velocidad cuando no es viable instalar un PMD (flume/vertedero) o la hidráulica del sitio no permite restricciones.
¿Qué problema resuelve?
-
Medición de velocidad en canal abierto sin contacto, útil en sitios con suciedad, riesgos de mantenimiento o donde no quieres instrumentación “mojada”.
-
Alternativa costo-efectiva para obtener caudal por área-velocidad cuando no hay (o no se puede instalar) flume/vertedero (PMD).
Ventajas clave
-
No contacto: sin partes en contacto con el agua → mantenimiento mínimo.
-
Radar K-Band (ISM): microondas en pulsos cortos; el microprocesador analiza el retorno para determinar la velocidad.
-
Modbus RTU (RS-485): integración directa a PLC/SCADA/telemetría.
-
Aprobaciones para áreas clasificadas (según modelo): incluye ATEX Ex mb (Zonas 1 y 2) y se listan aprobaciones adicionales (p. ej., FM) en especificación.
-
Diseño compacto y robusto: sensor ligero y compacto (90 mm Ø × 140 mm alto, ~1 kg).
Aplicaciones típicas
-
Canales abiertos de agua y wastewater (descargas, efluentes)
-
Sitios sin PMD (sin flume/vertedero) donde se requiere alternativa para medición de caudal por área-velocidad
-
Canales en industria, minería/canteras y monitoreo ambiental (según condiciones del sitio)
Cómo funciona
El MicroFlow transmite pulsos de microondas hacia la superficie; al reflejarse en una superficie en movimiento, la señal presenta un cambio característico que el sensor procesa para calcular la velocidad. Para obtener caudal, se integra con medición de nivel (p. ej., transductor dB) y un controlador que realiza el cálculo Área × Velocidad.
Especificaciones principales
-
Rango de velocidad: 0.3 a 6 m/s
-
Rango operativo (altura): hasta 3 m
-
Exactitud: mayor entre ±0.5% o 50 mm/s
-
Ancho máximo de canal por sensor: 1.5 m (en canales más anchos se recomienda más de un sensor para promediar el perfil)
-
Instalación recomendada: 45° alineado con el flujo y con vista despejada al centro del canal
-
Protección: IP68
-
Separación máxima: hasta 500 m (cable 5 conductores apantallado)
-
Comunicación: RS-485 + Modbus RTU
Opciones y configuraciones
-
Uso stand-alone: medición simple de velocidad con salida por RS-485/Modbus.
-
Sistema área-velocidad para canales <1.5 m: MicroFlow + dBMACH3 (u otro dB) + FlowCERT.
-
Canales >1.5 m / ríos: uso de múltiples MicroFlow para promediar la velocidad con transductor dB y controlador Ultimate.
-
Versión MicroFlow-i: variante loop-powered (según necesidad del proyecto).
Preguntas frecuentes (FAQ)
¿MicroFlow mide caudal o solo velocidad?
Por sí solo mide velocidad. Para caudal, se integra como sistema Área × Velocidad usando medición de nivel (transductor dB) y un controlador (FlowCERT/Ultimate).
¿Cuándo se necesitan varios MicroFlow?
Cuando el canal es más ancho que 1.5 m, el fabricante recomienda usar más de un sensor para promediar la velocidad a lo ancho del perfil.
¿Qué tan importante es la instalación a 45°?
Es clave para lecturas confiables: el fabricante indica 45° como instalación óptima, alineado con el flujo y con vista despejada.
Cotiza Hoy con Proveedora Térmica
Para seleccionar el Pulsar Measurement MicroFlow (número de sensores según ancho del canal, altura de instalación, integración Modbus RTU y si conviene armar sistema área-velocidad con transductor dB + FlowCERT/Ultimate), Cotiza Hoy con Proveedora Térmica para preparar tu cotización a la medida de tu proyecto. Damos asesorías personalizadas y entregas a todo México.
