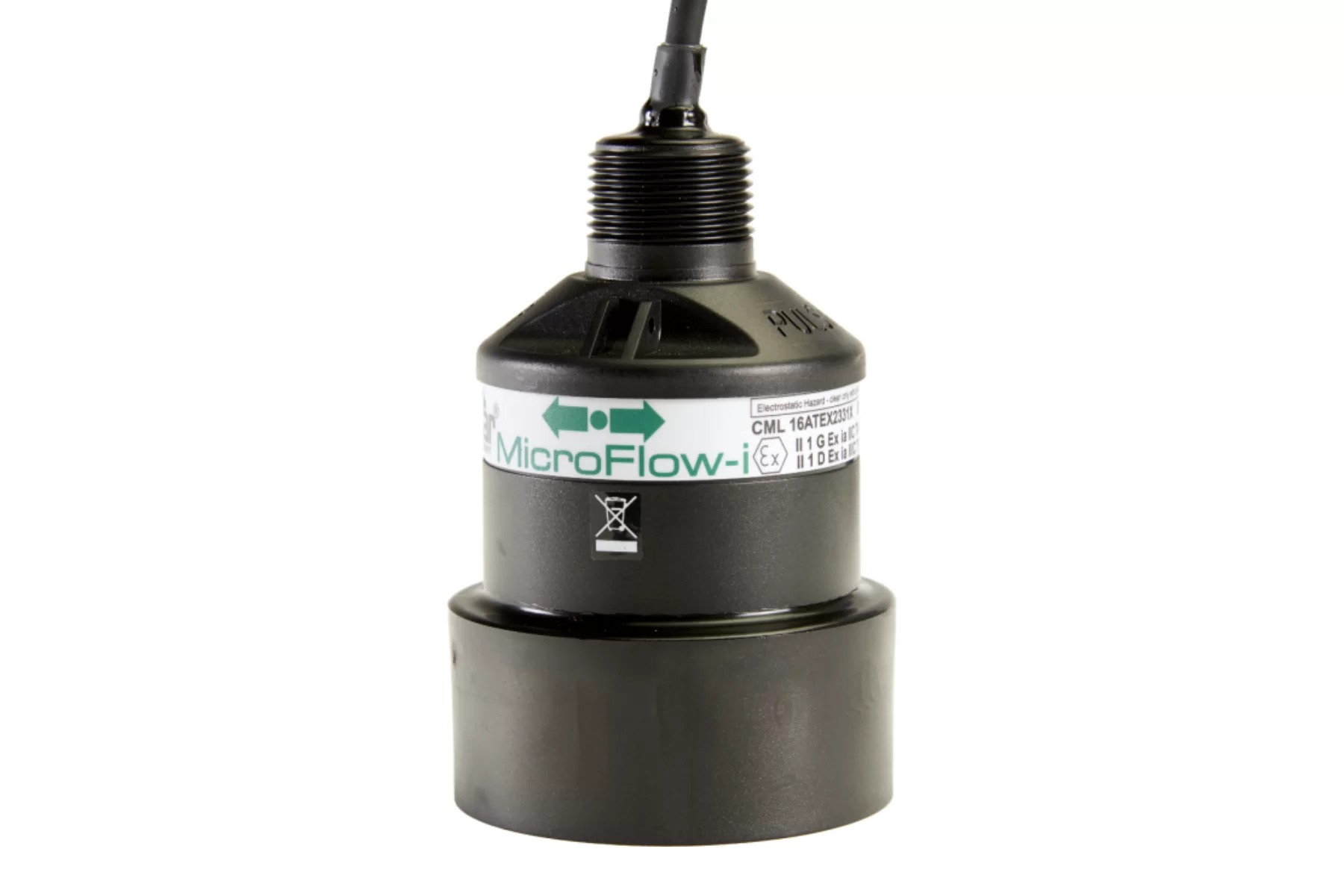

El Pulsar Measurement MicroFlow-i es un sensor de medición de velocidad sin contacto para líquidos en canal abierto, basado en microondas (radar K-Band) y diseñado para aplicaciones remotas donde a menudo no hay alimentación eléctrica disponible. Su consumo extremadamente bajo lo vuelve ideal para monitoreo de redes de alcantarillado y CSO (combined sewer overflow / desbordamientos) y otros puntos de difícil acceso.
¿Qué problema resuelve?
-
Medición de velocidad en sitios donde los sensores de contacto se ensucian, se dañan o requieren mantenimiento frecuente; MicroFlow-i mide sin tocar el agua.
-
Puntos remotos sin energía: su bajo consumo lo hace viable en instalaciones donde no hay red eléctrica.
-
Monitoreo de eventos (CSO) y redes sanitarias: enfocado a sewerage network monitoring.
Ventajas clave
-
No contacto + “fit-and-forget”: antena encapsulada y diseño robusto para una solución de velocidad con mínimo mantenimiento.
-
2 hilos (loop-powered) con 4–20 mA + HART: entrega velocidad por lazo 4–20 mA proporcional y comunicación HART para configuración/diagnóstico.
-
Instalación óptima a 45°: montaje recomendado a 45° alineado con el flujo y con vista despejada al centro del canal.
-
Puede medir lámina muy baja: el manual indica que puede monitorear flujo con líquidos muy someros, mitigando limitaciones de técnicas “in-liquid”.
-
Aprobaciones para áreas peligrosas: diseñado con aprobaciones para uso en áreas clasificadas (según versión).
Aplicaciones típicas
-
Redes de alcantarillado / sewer network monitoring (CSO) en puntos remotos
-
Canales abiertos de agua y wastewater donde se necesita velocidad sin contacto
-
Sitios confinados o de difícil acceso (por su diseño compacto)
Cómo funciona
El MicroFlow-i transmite pulsos cortos de microondas mediante una antena encapsulada. Al reflejarse en una superficie en movimiento, la señal presenta un cambio de características de frecuencia; el microprocesador analiza ese retorno y determina la velocidad.
Especificaciones principales
-
Rango de velocidad: 0.3 a 6 m/s
-
Rango operativo (altura): hasta 3 m
-
Exactitud: el datasheet indica ±1.5% o 50 mm/s (lo mayor); el manual lista ±0.5% o 0.05 m/s (dependiendo de referencia/condiciones).
-
Ancho máximo de canal por sensor: 1.5 m
-
Radar: K-Band (ISM); potencia < 15 dBm; ancho de haz 20° (inclusive).
-
Protección: IP68
-
Dimensiones / peso: 90 mm Ø × 140 mm; ~1 kg (nominal).
-
Separación máxima (extensión de cable): hasta 1000 m (2 hilos apantallado).
-
Montaje: rosca trasera 1” BSP (y adaptador a M20); bracket opcional.
-
Salida / comunicación: 4–20 mA loop-powered y HART compatible.
-
Tiempo de arranque: ~4 s en “warm start” (<12 h) y ~8.5 s en “cold start”.
Aprobaciones
-
ATEX (ejemplo en datasheet): Ex II 1 G D, Ex ia IIC T4 Ga, Ex ia IIIC T135°C Da
-
FM: cFMus intrínsecamente seguro para Class I, II, III, Div 1, Groups A–G
Preguntas frecuentes (FAQ)
¿MicroFlow-i mide caudal o solo velocidad?
MicroFlow-i mide velocidad. El caudal normalmente se obtiene combinando velocidad con geometría/área (p. ej., con medición de nivel y el cálculo correspondiente según tu sistema).
¿Por qué es ideal para sitios remotos?
Porque es 2 hilos loop-powered y el fabricante lo enfatiza como ultra bajo consumo para ubicaciones sin energía de red.
¿Cómo se configura?
Puede configurarse vía HART usando software/PC (por ejemplo MicroFlow-i HART PC) y un módem HART.
