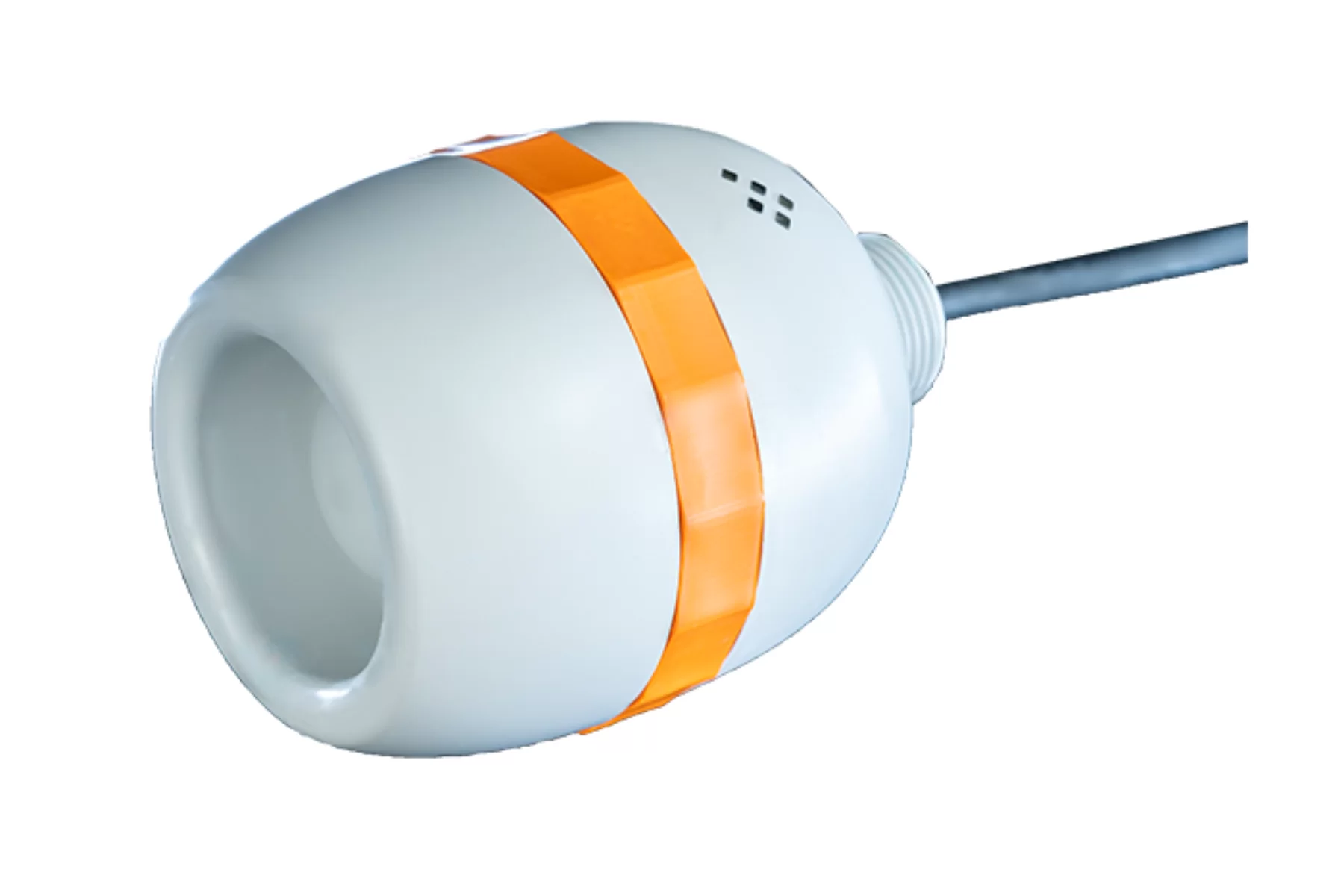

Pulsar Measurement PULSAR REFLECT™ – Sensor radar de nivel 2 hilos (FMCW)

El Pulsar Measurement PULSAR REFLECT™ es un sensor radar sin contacto de 2 hilos para medición de nivel o volumen en líquidos y sólidos, diseñado para aplicaciones críticas donde se busca alta confiabilidad con mínima intervención del operador y bajo costo de propiedad.

¿Qué problema resuelve?

• Medición estable en ambientes industriales complicados (polvo, humedad, temperatura, presión y químicos), reduciendo revisiones manuales frecuentes.

• Integración simple a control existente gracias a su salida 4–20 mA con opciones de variable (nivel, distancia, espacio o volumen).

Ventajas clave

• Radar FMCW V-band (63 GHz): alta resolución y desempeño en medición sin contacto.

• 4–20 mA + HART (DTM): comunicación industrial para parametrización/diagnóstico.

• Bluetooth cifrado con interfaz móvil/web: comunicación inalámbrica local (y se puede desactivar si tu política de seguridad lo requiere).

• IP68 / NEMA 6P + encapsulado (fully potted): pensado para campo y ambientes duros.

• Haz estrecho: ángulo de haz 6° y “haz efectivo” indicado de 3° usando DATEM (para minimizar interferencias por intrusiones).

Aplicaciones típicas

• Tanques de proceso y almacenamiento (nivel/volumen)

• Silos y tolvas (sólidos)

• Aplicaciones con polvo, humedad o condiciones ambientales variables donde se prefiere radar vs ultrasónico

Modelos y rangos

El fabricante indica versiones por alcance:

• R8: hasta 8 m

• R20: hasta 20 m

• R36: hasta 36 m (pensado para silos altos y tanques profundos)

Especificaciones principales

• Tecnología: radar FMCW, 63 GHz (V-band)

• Rango de medición: 8 m / 20 m / 36 m (según modelo)

• Exactitud: 2 mm; resolución 1 mm; repetibilidad 1 mm

• Blanking cercano: 75 mm

• Alimentación: 12–28 VDC (2 hilos loop-powered)

• Salida: 4–20 mA (configurable a nivel/espacio/distancia/volumen) y condición de falla 3.8 mA o 22 mA

• Protección: IP68 / NEMA 6P

• Temperatura ambiente/proceso: -40 a +80 °C

• Presión de proceso: -1 a +3 bar

• Cable: estándar 5/10/20/30 m; opciones 50/100 m

• Montaje: trasero 1" (BSP o NPT según aprobación) con adaptador BReez™; frontal opcional 1.5" BSP o 1.5" NPT

Preguntas frecuentes (FAQ)

¿Mide líquidos y sólidos?

Sí, el PULSAR REFLECT™ está diseñado para medición de líquidos y sólidos en aplicaciones exigentes.

¿Qué puedo enviar a mi PLC/SCADA?

Señal 4–20 mA (2 hilos) y comunicación HART (según integración).

¿Puedo usarlo sin app instalada?

El brochure en español indica uso de una aplicación basada en web accesible desde navegador (PC/Android/iOS) y que la función Bluetooth puede deshabilitarse.

Cotiza Hoy con Proveedora Térmica

Para elegir el Pulsar Measurement PULSAR REFLECT™ correcto (R8/R20/R36), definir el tipo de montaje (trasero/frontal), condiciones del proceso (presión/temperatura) y la integración (4–20 mA/HART/Bluetooth), Cotiza Hoy con Proveedora Térmica para preparar tu cotización a la medida de tu proyecto. Damos asesorías personalizadas y entregas a todo México.
