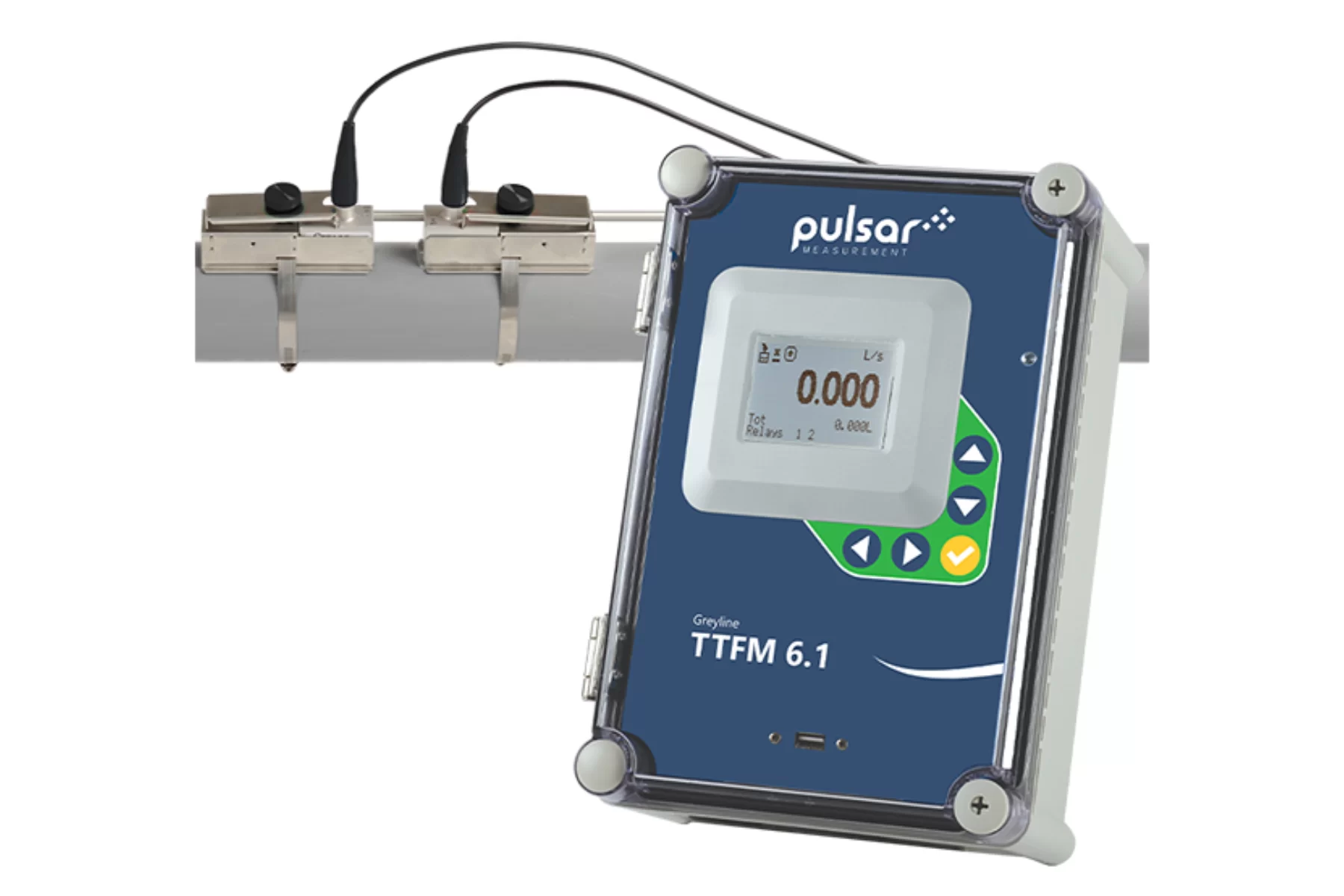

El Pulsar Measurement TTFM 6.1 es un medidor de flujo ultrasónico por tiempo de tránsito (Transit-Time) para líquidos relativamente limpios y no aireados en tuberías llenas, con transductores clamp-on que se instalan por fuera de la tubería (sin corte, sin perforación y sin paro de proceso).
¿Qué problema resuelve?
-
Medir caudal en tuberías llenas sin intervenir la línea (ideal cuando no puedes detener producción o no quieres pérdida de carga).
-
Aplicaciones de agua, químicos y aceites limpios/no aireados, donde Transit-Time es la tecnología recomendada.
Ventajas clave
-
No intrusivo (clamp-on): transductores externos; instalación rápida y mantenimiento mínimo.
-
Configuración guiada desde el teclado: ingresas material de tubería, diámetro y espesor, y el equipo calcula separación/método de montaje de transductores.
-
Registro de datos integrado: memoria 128 MB con capacidad aproximada de 26 millones de puntos, salida USB y software para Windows.
-
Listo para PLC/SCADA: salida aislada 4–20 mA (y opción 0–5 V).
-
Control en campo: 2 relevadores programables (con opción de relevadores adicionales, según configuración).
-
Comunicación opcional: Modbus RTU (RS-485) o HART (según opción).
Aplicaciones típicas
-
Agua limpia de proceso, servicios, recirculaciones
-
Químicos y aceites (no aireados) en tuberías llenas
-
Auditorías/validación de caudal sin parar la operación
Cómo funciona
El TTFM 6.1 compara el tiempo de vuelo de pulsos ultrasónicos entre transductores en dirección a favor y en contra del flujo. La diferencia de tiempos se convierte en velocidad y luego en caudal (con los parámetros de la tubería).
Especificaciones principales
-
Servicio recomendado: líquidos limpios/no aireados en tubería llena
-
Datalogger: 128 MB (~26 millones de puntos) + USB + software Windows
-
Gabinete: NEMA 4X / IP66 (carcasa policarbonato con tapa transparente, según proveedor)
-
Transductores: opciones SE16A / SE16B / SE16C con kits de montaje (según tamaño de tubería)
-
Rangos típicos de diámetro (referencia comercial): 2" a 48" (dependiendo del set de transductores)
-
Exactitud típica (referencia comercial): ±1% de la lectura o 0.1 ft/s (según configuración y condiciones)
Preguntas frecuentes (FAQ)
¿Sirve para agua con sólidos o muy aireada?
El TTFM 6.1 está orientado a líquidos relativamente limpios y no aireados. Si hay sólidos/burbujas significativas suele evaluarse Doppler (p. ej., DFM/SFM) según el caso.
¿Puedo instalarlo sin parar el proceso?
Sí: los transductores van por fuera de la tubería (clamp-on), por lo que normalmente no requiere intervenir la línea.
¿Qué señales puedo integrar a mi PLC/SCADA?
Salida 4–20 mA aislada (y opción 0–5 V). Además, puede configurarse con Modbus RTU o HART como opción.
