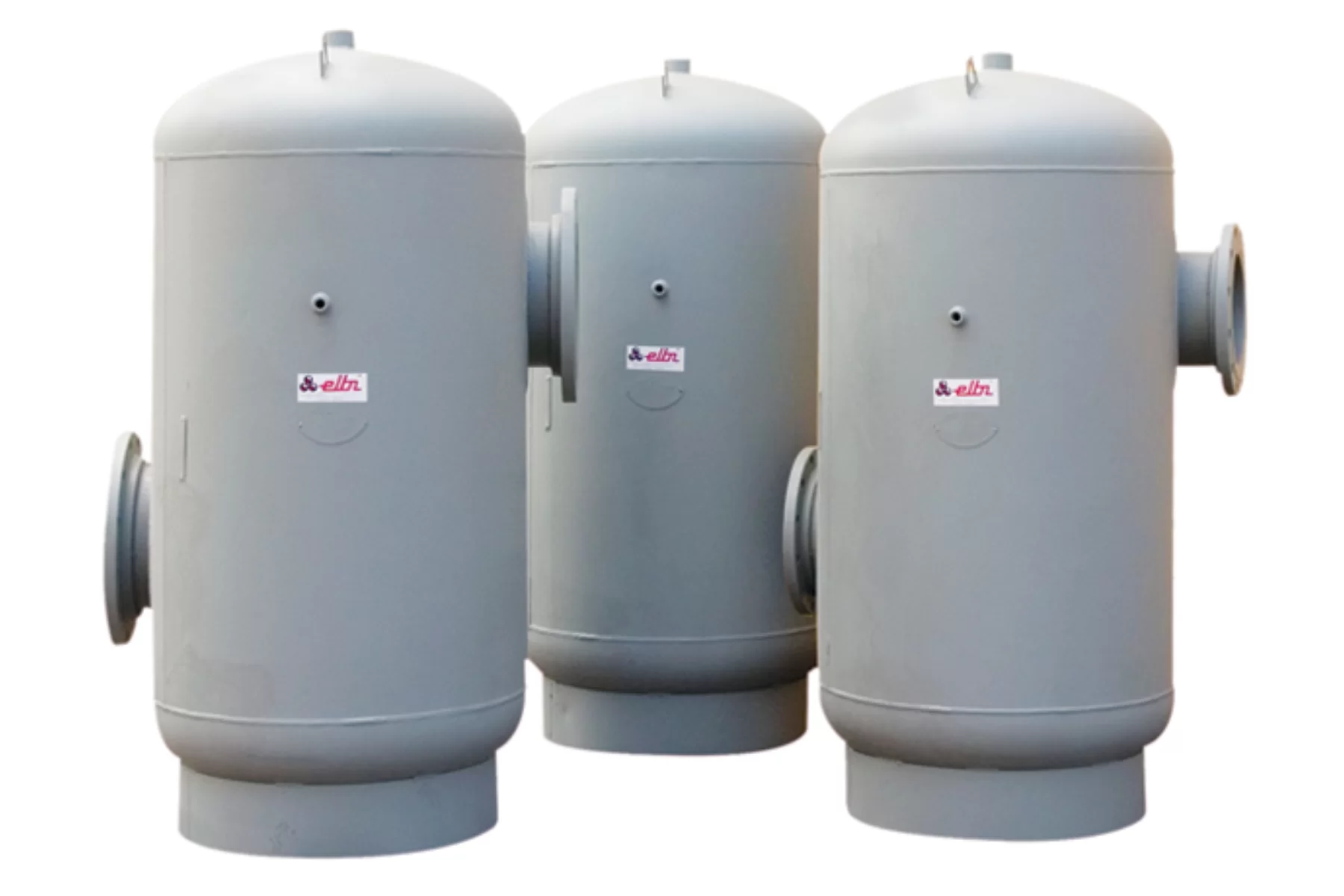

Separador de Aire Tangencial ASME ELBI ASL/ASW

¿Qué es un separador de aire tangencial y por qué se usa en HVAC?

En sistemas hidrónicos (agua caliente, agua helada o mezclas con anticongelante), el aire puede entrar por llenados, mantenimientos, microfugas o por liberación de gases disueltos cuando cambian la temperatura y la presión. Ese aire se traduce en problemas muy comunes:

• Ruidos en tuberías y equipos

• Caída de eficiencia térmica (el aire aisla y reduce transferencia de calor)

• Cavitación o desgaste prematuro en bombas

• Variaciones de presión y flujo

• Corrosión acelerada en componentes del sistema

Un separador de aire tangencial está diseñado para remover aire atrapado (entrained air) del fluido en un circuito cerrado, para que el sistema opere con mayor estabilidad y menos incidencias.

Separadores de aire tangenciales ASME ELBI: cómo funcionan

Los ELBI Tangential ASME Air Separators usan un diseño con conexiones/entradas tangenciales que generan un vórtice de baja velocidad dentro del cuerpo del separador. Esa condición favorece que el aire se separe del fluido y ascienda hacia la parte superior del equipo, donde se evacúa mediante una válvula de venteo (normalmente automática).

Además, ELBI fabrica estos separadores conforme al ASME Code Section VIII – Division 1, un punto clave cuando tu proyecto exige cumplimiento de recipientes a presión o especificaciones de ingeniería.

Series disponibles: ASL vs ASW

Serie ASL (Less Strainer)

La serie ASL es la versión sin colador, pensada para instalaciones donde la calidad del agua/fluido está controlada o donde la protección contra sólidos se resuelve con otros elementos del sistema.

Serie ASW (With Stainless Steel Strainer)

La serie ASW incorpora un colador de acero inoxidable para ayudar a retener residuos y partículas presentes en el sistema, lo cual puede ser especialmente útil en:

• Puestas en marcha de sistemas nuevos

• Retrofit de instalaciones viejas

• Circuitos con presencia de óxidos/lodos (antes o durante un programa de limpieza)

Regla práctica:

• Si el sistema puede arrastrar suciedad (arranque, rehabilitación, mantenimiento irregular) → ASW.

• Si la red está limpia y ya tienes filtración/colado dedicado → ASL.

Ventajas clave de ELBI ASL/ASW en un sistema hidrónico

• Ayudan a entregar “flujo más libre de aire” para proteger equipos y reducir ruidos operativos.

• Diseño ASME Section VIII Div. 1, alineado a proyectos con requerimientos normativos.

• Versiones stock típicas con 125/150 psi como presión máxima de trabajo (según disponibilidad del fabricante).

• Opción con colador inoxidable (ASW) para atrapar residuos y proteger el circuito.

¿En qué aplicaciones se recomienda?

Estos separadores están orientados a la remoción de aire atrapado en sistemas de:

• HVAC hidrónico (agua helada / agua caliente)

• Circuitos cerrados con anticongelante (agua + glicol)

• Redes donde hay que minimizar ruidos, fallas por cavitación o pérdida de desempeño por aireación

Recomendaciones de instalación

Sin entrar en ingeniería específica de tu proyecto, en la práctica se busca:

• Ubicar el separador en un punto donde el aire tienda a acumularse (según diseño del circuito).

• Acompañarlo con un venteo de aire automático de capacidad adecuada para expulsión continua.

• Si el sistema tiene suciedad/lodos, considerar ASW con colador y/o una estrategia de limpieza/filtración complementaria.

Si nos compartes los datos de operación, te recomendamos ubicación y configuración para tu arreglo de bombeo y distribución.

Datos que necesitamos para cotizar ELBI ASL/ASW correctamente

Para una selección certera, normalmente pedimos:

1. Caudal del circuito (m³/h, L/min o GPM)

2. Diámetro de tubería y tipo de conexión (roscada/bridad/grooved si aplica)

3. Presión y temperatura de operación

4. Fluido (agua / % de glicol)

5. Si el sistema es nuevo, retrofit o tiene historial de suciedad (para decidir ASL vs ASW)

Preguntas frecuentes (FAQ)

¿Los separadores ELBI ASL/ASW cumplen ASME?

Sí. ELBI especifica que los separadores están diseñados conforme a ASME Code Section VIII – Division 1.

¿Cuál es la diferencia entre ASL y ASW?

ASL es la versión sin colador (“less strainer”) y ASW incluye colador de acero inoxidable (“with stainless steel strainer”).

¿Sirven para agua helada y sistemas hidrónicos?

Sí. Se describen para uso en sistemas hidrónicos / chilled water, enfocados en remover aire atrapado.

¿Qué presiones de trabajo manejan?

ELBI indica que unidades stock están disponibles en 125/150 psi como máximo de trabajo. La disponibilidad exacta depende del modelo y suministro.

¿Necesito ASW (con colador) si mi sistema es nuevo?

En muchos arranques sí conviene, porque en puesta en marcha suele aparecer residuo de instalación. Si tu proyecto ya contempla filtración/strainers dedicados y control de limpieza, puede bastar ASL. (La decisión final depende del historial/condición del circuito.)

Cotiza hoy con Proveedora Térmica

¿Necesitas un separador de aire ASME ELBI ASL/ASW para tu sistema hidrónico? Podemos preparar tu cotización a la medida de tu proyecto. Damos asesorías personalizadas y entregas a todo México.
