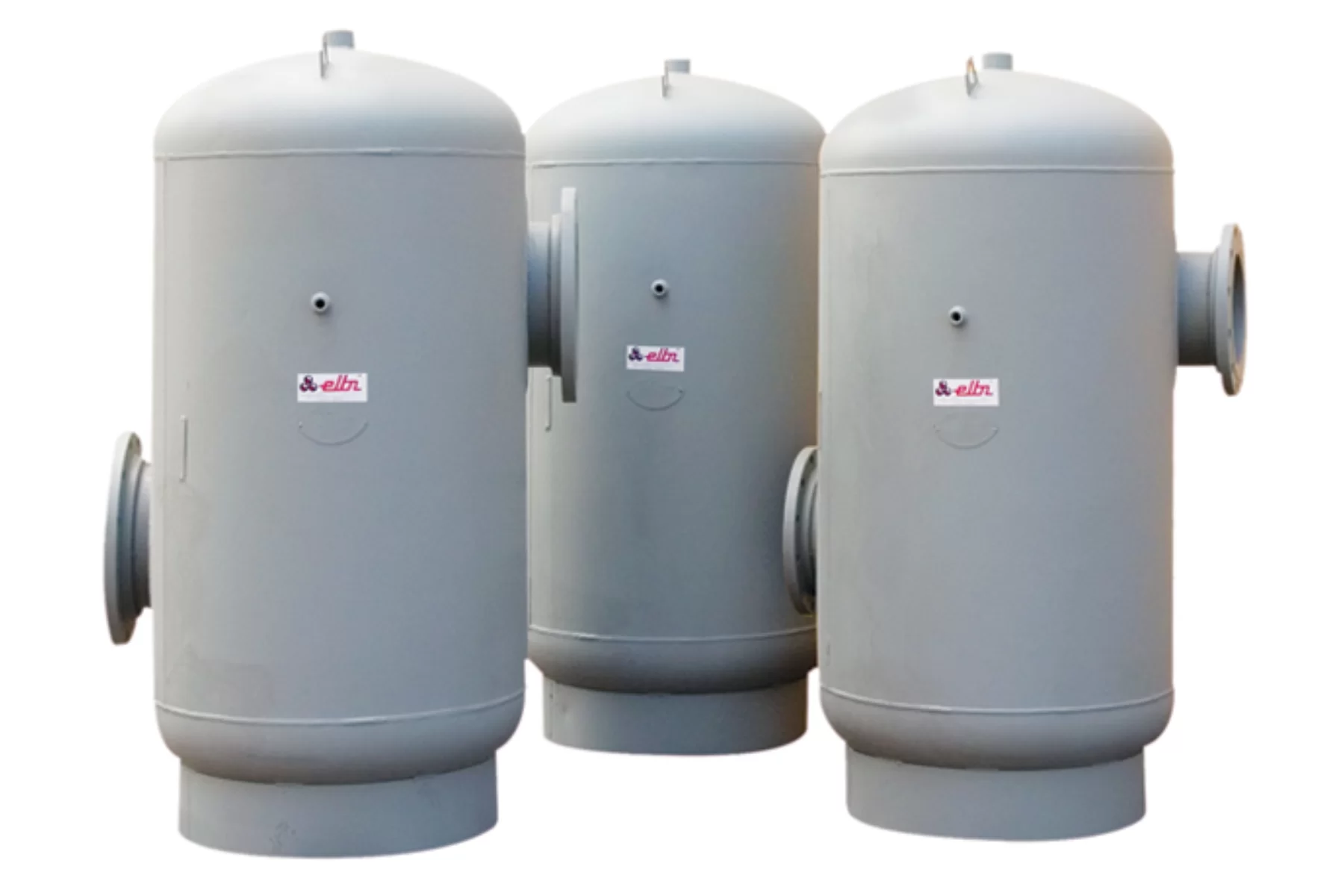

Separador Aire y Suciedad ELBI SV (Standard Velocity)

¿Qué problema resuelve un separador aire/suciedad en un sistema hidrónico?

En sistemas HVAC hidrónicos (agua helada, agua caliente o mezclas con glicol), dos enemigos silenciosos suelen causar fallas recurrentes y pérdida de eficiencia:

1. Aire en el circuito (aire libre, aire atrapado y aire disuelto)

2. Suciedad/partículas (lodos, óxidos, residuos de instalación, escamas)

Estos elementos provocan síntomas conocidos: ruido, corrosión, caídas de rendimiento térmico, variaciones de flujo, obstrucciones en válvulas/serpentines, y desgaste en bombas por cavitación.

El ELBI SV (Standard Velocity Air/Dirt Separator) está pensado justamente para atacar ambos problemas a la vez: separar aire y suciedad del fluido en circulación dentro del sistema.

¿Qué es el ELBI SV y cómo funciona?

El SV es un separador “aire + suciedad” para sistemas hidrónicos que utiliza tecnología de coalescencia (coalescing media) para capturar microburbujas y permitir que el aire se agrupe, ascienda y sea expulsado mediante un venteo automático. En paralelo, el mismo principio y el diseño del cuerpo permiten separar partículas finas y residuos del flujo, normalmente mediante una zona de baja velocidad y un punto de purga/limpieza (según configuración).

En el sitio del fabricante se especifica que esta tecnología puede remover:

• Aire hasta 18 microns

• Suciedad/partículas hasta 35 microns

Además, se menciona que el equipo ha sido probado por terceros y puede retirar 100% del aire libre, 100% del aire atrapado y hasta 99.6% del aire disuelto durante circulación continua (según material del fabricante).

Beneficios clave del separador ELBI SV

1) Eficiencia y estabilidad en HVAC

Al reducir aire en el circuito, mejora la transferencia térmica y se estabiliza el comportamiento del sistema (menos ruidos, menos “zonas frías”, menos variaciones de caudal).

2) Protección de bombas y componentes

Menos aire y menos sólidos en circulación significa menor riesgo de cavitación, erosión y desgaste prematuro en bombas, válvulas y equipos terminales.

3) Menos mantenimiento correctivo

Cuando se controla suciedad fina, disminuyen taponamientos, pérdida de presión y la frecuencia de purgas/limpiezas en puntos críticos.

4) Opción de mantenimiento más simple

ELBI ofrece una cubierta removible opcional para facilitar mantenimiento del cartucho/medio coalescente.

¿En qué aplicaciones se recomienda el ELBI SV?

El fabricante lo orienta a sistemas hidrónicos donde se busca separar aire y residuos del agua del sistema, típico en:

• Agua helada (chillers)

• Agua caliente (calefacción hidrónica)

• Redes cerradas con demanda variable y equipos sensibles (válvulas de control, intercambiadores, fan&coil, etc.)

Selección rápida: cuándo elegir SV

El SV (Standard Velocity) es una buena elección cuando:

• El sistema trabaja a velocidades “estándar” de diseño en tubería (no excesivas).

• Buscas un equipo “todo en uno” que ayude con aire + suciedad.

• Quieres una solución con enfoque HVAC que facilite el control de calidad del fluido.

Si tu sistema opera con velocidades elevadas y necesitas un diseño específico para ese régimen, normalmente se evalúa la línea HV (High Velocity). (Ese será el siguiente producto cuando me digas.)

Recomendaciones de instalación

Para que el separador haga su trabajo al máximo, normalmente se considera:

• Colocarlo en un tramo donde pueda existir liberación/acumulación de aire (según ingeniería del circuito).

• Usarlo con venteo automático para expulsión continua del aire separado.

• Definir estrategia de purga/limpieza para la suciedad colectada (según la configuración del sistema).

Si me compartes tu arreglo (diagrama simple o descripción: chillers, bombas, colectores, etc.), te recomiendo dónde suele convenir colocarlo.

Datos que necesitamos para cotizar ELBI SV correctamente

Para recomendar el tamaño/modelo adecuado, normalmente pedimos:

1. Caudal del circuito (m³/h, L/min o GPM)

2. Diámetro de línea y tipo de conexión (brida/roscada, según aplique)

3. Presión y temperatura de operación

4. Fluido: agua o % de glicol

5. Condición del sistema: nuevo / retrofit / presencia de lodos u óxidos

En las hojas submittal de ELBI se muestran tablas de selección por caudal (GPM) y dimensiones por modelo, lo cual ayuda a dimensionar con precisión.

Preguntas frecuentes (FAQ)

¿Qué elimina el ELBI SV exactamente?

El fabricante indica remoción de aire hasta 18 microns y suciedad hasta 35 microns mediante tecnología de coalescencia.

¿Puede remover aire disuelto?

En documentación del fabricante se menciona que, en circulación continua, ha sido probado para remover 100% del aire libre, 100% del aire atrapado y hasta 99.6% del aire disuelto (según prueba indicada).

¿Se puede dar mantenimiento al medio coalescente?

Sí. Se menciona una cubierta removible opcional para mantenimiento del cartucho/medio coalescente.

¿En qué tipo de sistemas se usa?

En sistemas hidrónicos HVAC, para separar aire y suciedad del fluido del circuito (agua/mezclas).

¿Cómo elijo el tamaño correcto?

Se selecciona principalmente por caudal y tamaño de línea, además de presión/temperatura. ELBI publica tablas de selección por modelo.

Cotiza hoy con Proveedora Térmica

Cotiza el separador ELBI SV (Standard Velocity Air/Dirt Separator) con nosotros y te ayudamos a seleccionar la opción ideal para tu sistema. Podemos preparar tu cotización a la medida de tu proyecto. Damos asesorías personalizadas y entregas a todo México.
