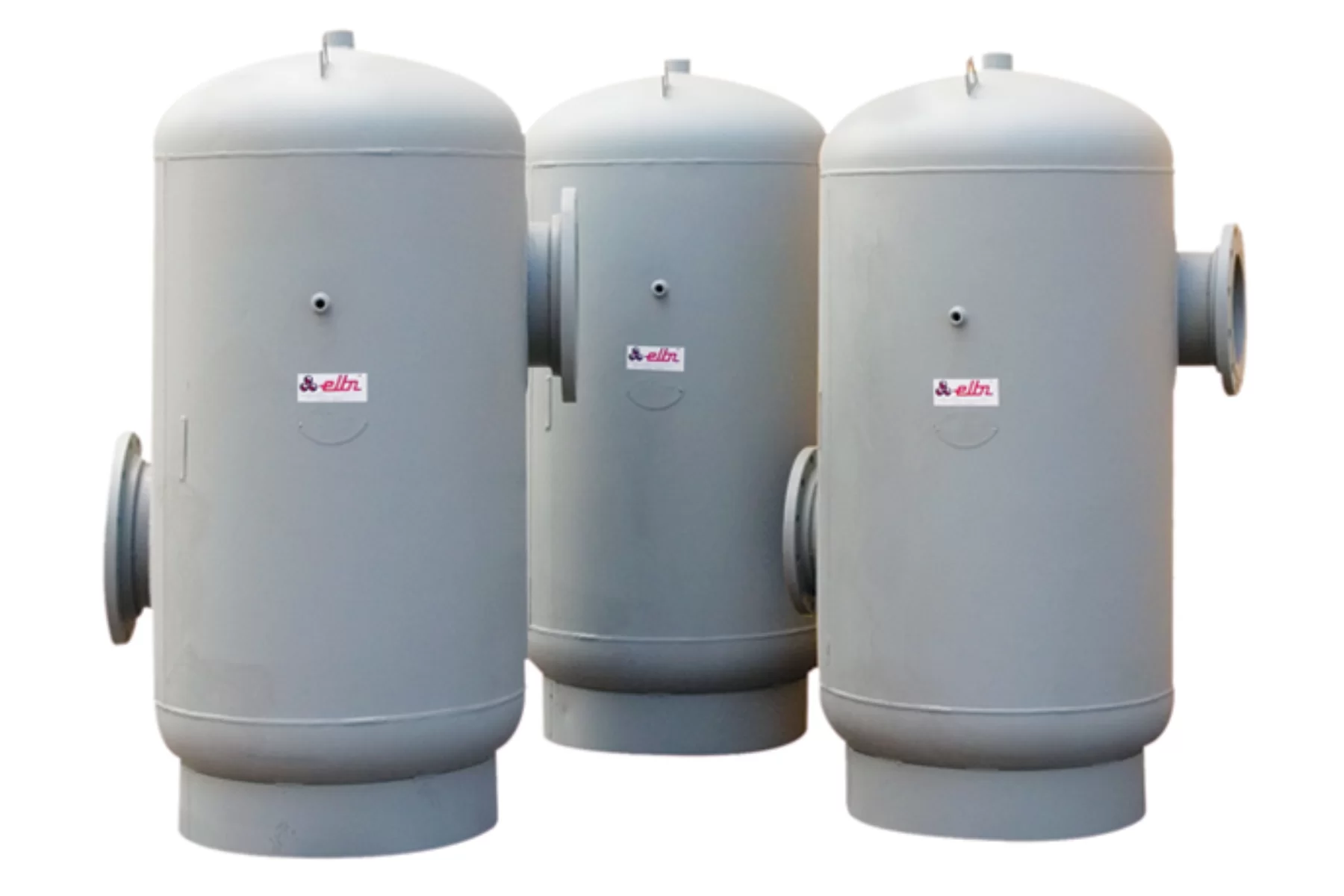

Separador Aire y Suciedad ELBI HV (High Velocity)

¿Cuándo necesitas un separador “High Velocity” en HVAC hidrónico?

En sistemas de agua helada y agua caliente (y circuitos con glicol), hay proyectos que operan con velocidades de flujo más altas, cargas variables y grandes caudales. En esos escenarios, el aire y la suciedad se vuelven todavía más problemáticos:

• El aire incrementa riesgo de cavitación y pérdida de desempeño en bombas

• Se generan ruidos, vibraciones y puntos “desbalanceados”

• La suciedad (óxido, lodos, residuos de instalación) se distribuye más rápido, dañando válvulas y equipos terminales

• La eficiencia térmica cae por aireación y superficies sucias

El ELBI HV (High Velocity Air/Dirt Separator) está diseñado para trabajar en ese tipo de condiciones: separar aire + suciedad en sistemas hidrónicos donde se requiere un separador pensado para alto régimen de operación.

¿Qué es el ELBI HV y cómo funciona?

El HV es un separador combinado de aire y suciedad que utiliza tecnología de coalescencia para capturar microburbujas (aire) y permitir su separación/expulsión, mientras que la suciedad se separa y se concentra para facilitar su purga.

De acuerdo con la documentación del fabricante, el equipo está orientado a:

• Remover aire hasta 18 microns

• Remover suciedad/partículas hasta 35 microns

Además, se indica que ha sido probado por terceros y es capaz de remover:

• 100% del aire libre

• 100% del aire atrapado (entrained air)

• Hasta 99.6% del aire disuelto durante circulación continua (según prueba y condiciones del sistema).

Beneficios clave del separador ELBI HV

1) Menos aire = mejor estabilidad del sistema

Al reducir aire en el circuito, normalmente se minimizan ruidos, variaciones de flujo y “zonas” con bajo rendimiento térmico.

2) Menos suciedad circulando = menos fallas y menor desgaste

Controlar partículas finas ayuda a proteger:

• Bombas

• Válvulas de control/balanceo

• Serpentines e intercambiadores

• Instrumentación (medición y control)

3) Apto para condiciones de “alto régimen”

La familia High Velocity está orientada a aplicaciones donde el flujo/velocidad son relevantes para la selección.

4) Opciones para facilitar mantenimiento

En la hoja submittal se menciona disponibilidad de unidades con cubierta removible (RC) para facilitar mantenimiento/servicio del equipo.

¿En qué aplicaciones conviene ELBI HV?

ELBI lo presenta como solución para sistemas hidrónicos donde se requiere separar y eliminar suciedad y aire atrapado. Esto encaja especialmente bien en:

• Agua helada (chillers + distribución)

• Calefacción hidrónica (agua caliente)

• Circuitos cerrados con glicol

• Proyectos con caudales altos o velocidades elevadas según diseño del circuito

ELBI HV vs ELBI SV: ¿cuál elegir?

• SV (Standard Velocity): buena opción para velocidades “típicas/estándar” de HVAC.

• HV (High Velocity): cuando el sistema opera a mayor velocidad/caudal y quieres un separador diseñado para ese régimen.

Si me pasas caudal y diámetro de línea, te digo cuál conviene y qué tamaño aproximado se debe evaluar.

Datos que necesitamos para cotizar ELBI HV correctamente

Para dimensionar correctamente (y no sobredimensionar ni quedarnos cortos), normalmente pedimos:

1. Caudal del circuito (GPM, L/min, m³/h)

2. Diámetro de tubería y tipo de conexión (brida/roscada)

3. Presión y temperatura de operación (diseño y nominal)

4. Fluido: agua o % de glicol

5. Condición del sistema: nuevo / retrofit / presencia de lodo u óxidos

En la documentación submittal de ELBI se incluyen tablas de selección por caudal y dimensiones por modelo para elegir el tamaño correcto.

Preguntas frecuentes (FAQ)

¿Qué elimina el ELBI HV exactamente?

El fabricante especifica remoción de aire hasta 18 microns y suciedad hasta 35 microns usando tecnología de coalescencia.

¿Puede ayudar con aire disuelto?

Sí. La documentación indica capacidad de remover 100% aire libre, 100% aire atrapado y hasta 99.6% aire disuelto durante circulación continua (según prueba indicada).

¿Cuándo conviene HV en vez de SV?

Cuando tu circuito opera con mayores velocidades/caudales y necesitas un separador pensado para ese régimen.

¿Qué presión/temperatura manejan?

En la página del producto y submittal se menciona configuración 125 PSI @ 270°F y que existen otras presiones de diseño disponibles.

¿Hay versiones con mantenimiento más fácil?

Sí. La hoja submittal menciona unidades RC con cubierta removible disponible.

Cotiza hoy con Proveedora Térmica

Cotiza el separador ELBI HV (High Velocity Air/Dirt Separator) con nosotros y te ayudamos a seleccionar la opción ideal para tu sistema. Podemos preparar tu cotización a la medida de tu proyecto. Damos asesorías personalizadas y entregas a todo México.
