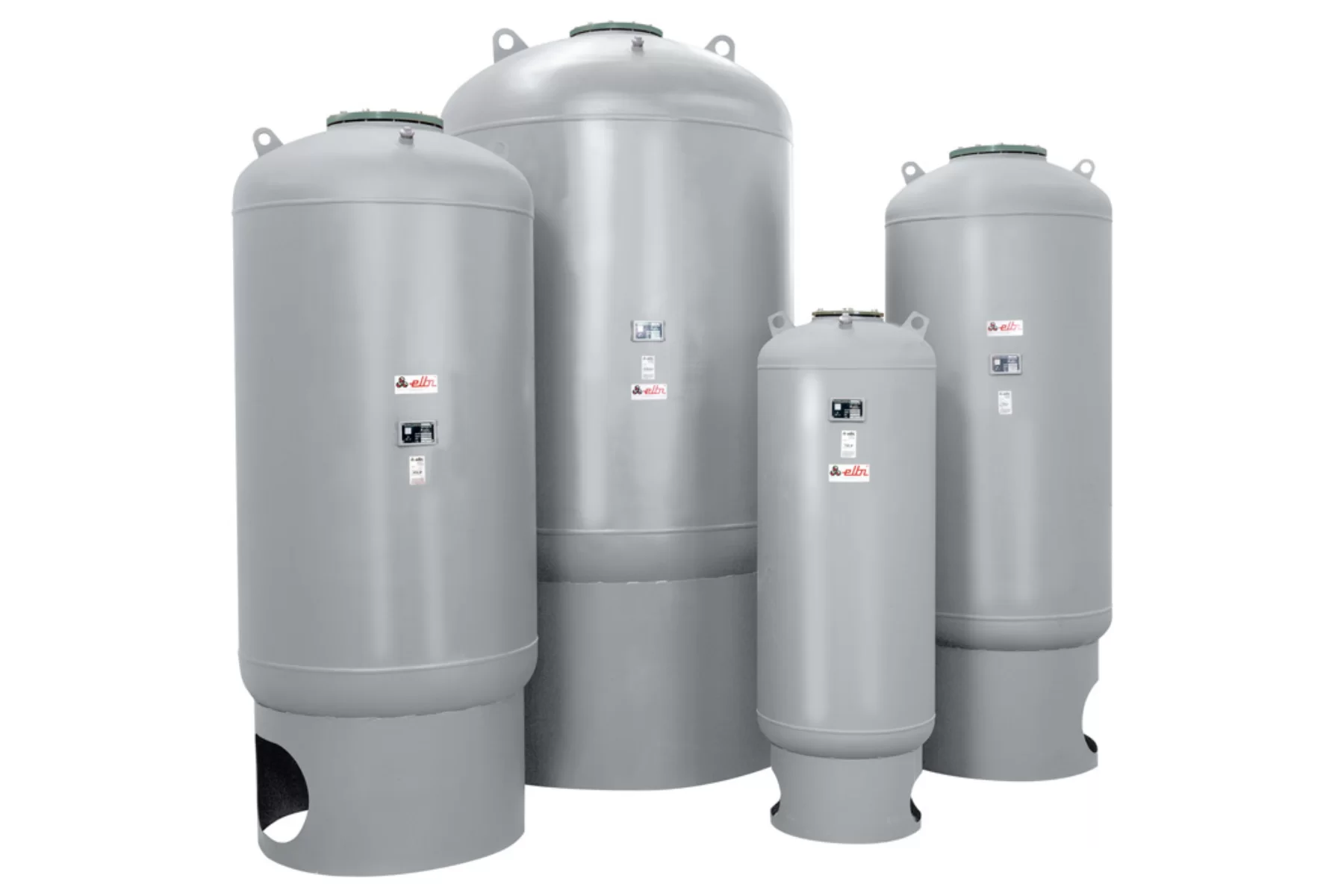

Vasos de Expansión ASME ELBI HTS/HTL para Calefacción Hidrónica

¿Qué es un vaso de expansión y por qué es indispensable en calefacción hidrónica?

En un sistema hidrónico de calefacción (agua caliente en circuito cerrado), el agua se expande cuando sube la temperatura. Si el sistema no tiene un vaso de expansión correctamente dimensionado, esa expansión provoca:

• incrementos de presión (a veces intermitentes, a veces constantes),

• disparos frecuentes de la válvula de alivio,

• entrada de aire al circuito por reposición constante,

• desgaste en bomba, válvulas y accesorios,

• riesgo de fallas y paros por mantenimiento correctivo.

Un vaso de expansión está diseñado para aceptar el volumen expandido del agua caliente, manteniendo la presión del sistema por debajo del ajuste de la válvula de alivio y evitando acumulaciones peligrosas de presión. Eso es precisamente lo que ofrece la serie ELBI HTS/HTL.

¿Qué es ELBI HTS / HTL?

Los ELBI HTS/HTL son vasos de expansión para calefacción hidrónica diseñados conforme al ASME Code Section VIII, Div. 1 y con bladder (vejiga) reemplazable en todos los modelos.

ELBI suele clasificar la familia como:

• HTS: series “small” (capacidades más compactas)

• HTL: series “large” (capacidades mayores para proyectos comerciales/industriales)

¿Cómo funcionan los HTS/HTL dentro del sistema?

Un vaso de expansión con vejiga separa el fluido del sistema y el “colchón” de aire precargado. Cuando el agua se calienta y se expande, el volumen extra entra al tanque, la vejiga se desplaza y el aire se comprime, estabilizando la presión del circuito.

En esta línea, ELBI especifica:

• Precarga de fábrica: 12 psig

• Presión máxima de trabajo: 150 psi

• Temperatura máxima: 240°F (115°C)

• Bladder: butyl de una sola pieza (según submittal), y reemplazable

• Acceptance volume: el submittal indica que el volumen de aceptación es 90% de la capacidad declarada del tanque

Beneficios clave de ELBI HTS/HTL

1) Estabilidad de presión y protección del circuito

Al absorber expansión térmica, reduces eventos de sobrepresión y “descargas” de la válvula de alivio, lo que ayuda a mantener el sistema sellado y estable.

2) Menos reposición de agua = menos corrosión y menos aire

Cada vez que el sistema “tira” por la válvula de alivio y se repone agua, suele entrar oxígeno y minerales, acelerando corrosión e incrustación. Un vaso de expansión bien seleccionado ayuda a evitar ese ciclo.

3) Bladder reemplazable = vida útil y mantenimiento más controlable

El hecho de que la serie use vejiga reemplazable permite planear mantenimiento sin cambiar todo el recipiente, dependiendo del caso.

4) Cumplimiento ASME para especificaciones comerciales/industriales

En proyectos donde se pide ASME, la construcción bajo ASME Section VIII Div. 1 es un diferenciador importante.

¿En qué aplicaciones se recomiendan?

ELBI los orienta a hydronic heating systems (calefacción hidrónica) donde el sistema debe aceptar el volumen expandido y mantener presión bajo el ajuste de alivio.

Ejemplos comunes:

• calderas hidrónicas en edificios,

• circuitos de agua caliente para climatización,

• redes hidrónicas con múltiples zonas y variación de carga.

Datos que necesitamos para seleccionar y cotizar HTS/HTL correctamente

Para dimensionar el vaso de expansión como se debe (sin sobrar ni quedar corto), normalmente pedimos:

1. Volumen total del sistema (litros/galones aproximados)

2. Temperatura mínima y máxima del circuito (ΔT real)

3. Presión estática (altura/edificio) y presión objetivo en frío

4. Ajuste de la válvula de alivio

5. Si el circuito usa agua o mezcla con glicol (y concentración)

Con eso definimos el tamaño HTS/HTL y confirmamos conexión y espacio. El submittal de ELBI incluye tabla de modelos/capacidades/dimensiones para aterrizarlo por catálogo.

Señales típicas de que te falta vaso de expansión (o está mal dimensionado)

• La válvula de alivio “gotea” o descarga en ciclos al calentar

• La presión sube demasiado cuando el sistema llega a temperatura

• Se requiere rellenar el circuito con frecuencia

• Ruido y entrada de aire recurrente tras reposiciones

Si te pasa algo de esto, vale la pena revisar dimensionamiento y precarga.

Preguntas frecuentes (FAQ)

¿Para qué sirve el vaso de expansión HTS/HTL en calefacción hidrónica?

Para aceptar el volumen expandido del agua caliente y mantener la presión del sistema por debajo del ajuste de la válvula de alivio, evitando sobrepresión.

¿Los HTS/HTL cumplen ASME?

Sí. ELBI especifica construcción conforme a ASME Code Section VIII, Div. 1 (U-stamped en la página del producto).

¿Qué presión y temperatura máximas manejan?

ELBI indica 150 psi de presión máxima de trabajo y 240°F (115°C) de temperatura máxima.

¿Vienen precargados de fábrica?

Sí, se indica precarga de fábrica de 12 psig.

¿La vejiga (bladder) se puede reemplazar?

Sí. ELBI indica que todos los modelos están equipados con bladder reemplazable.

Cotiza hoy con Proveedora Térmica

Cotiza los vasos de expansión ASME ELBI HTS/HTL con nosotros y te ayudamos a seleccionar la opción ideal para tu sistema hidrónico. Podemos preparar tu cotización a la medida de tu proyecto. Damos asesorías personalizadas y entregas a todo México.
