Tanques Buffer ASME ELBI CWT para Agua Helada

¿Qué es un tanque buffer de agua helada y para qué sirve?

Un tanque buffer (también llamado buffer tank o tanque de inercia) es un recipiente que agrega volumen de agua al circuito de agua helada para darle inercia térmica al sistema. En la práctica, esto ayuda a que la operación sea más estable cuando:

• el edificio tiene cargas parciales (muy común),

• hay zonas que abren y cierran válvulas constantemente,

• el sistema tiene poco volumen total (tuberías cortas, coils pequeños),

• se presentan ciclos cortos del chiller (short cycling), lo que reduce eficiencia y acelera desgaste.

En otras palabras: el tanque buffer actúa como “almacén” de energía térmica y volumen hidráulico para que el sistema no reaccione de forma brusca ante cambios rápidos de demanda.

¿Qué son los ELBI CWT (ASME Chilled Water Buffer Tanks)?

La serie ELBI CWT es una línea de tanques buffer para agua helada diseñada para aplicaciones comerciales e industriales en HVAC. En la página del producto se indica como características principales:

• Construcción conforme a ASME Code Section VIII

• National Board Registered

• Acero al carbón (Carbon Steel)

• Gray Primer (primer gris)

• 150 PSI @ 400°F (referencia de diseño publicada)

• Otras presiones de diseño disponibles

• Tamaños custom disponibles

Además, el submittal CWT indica “Built to ASME Code Section 8”, “National Board Registered”, que el estándar es carbon steel, que se deben especificar presiones de trabajo 125/150 PSI WP, y que existen opciones como soportes (piernas) en lugar de falda (skirt support) bajo solicitud.

Beneficios clave de instalar un tanque buffer CWT en un sistema de agua helada

1) Menos “short cycling” del chiller

Cuando el sistema tiene poco volumen, la temperatura del retorno puede cambiar demasiado rápido, forzando encendidos/apagados frecuentes. El tanque buffer agrega volumen y suaviza esas variaciones.

2) Operación más estable en cargas parciales

En edificios con cargas variables, el tanque ayuda a que el control tenga un “margen” mayor, mejorando estabilidad térmica y control de temperatura.

3) Mejor desempeño global del sistema

Un circuito más estable suele traducirse en menos eventos de control agresivos, menos quejas de confort y mejor consistencia en suministro de agua helada a las ramas.

4) Enfoque para proyectos con requerimientos de código

En especificaciones comerciales/industriales donde se solicitan recipientes bajo ASME y registro, la línea CWT es una opción directa para cumplir requisitos de proyecto.

Modelos y capacidades comunes (serie CWT)

En la tabla dimensional publicada por ELBI se listan modelos como (volúmenes nominales en galones):

• CWT-120, CWT-200, CWT-300 (marcados como unidades “stock”)

• CWT-500, CWT-680, CWT-850, CWT-1040

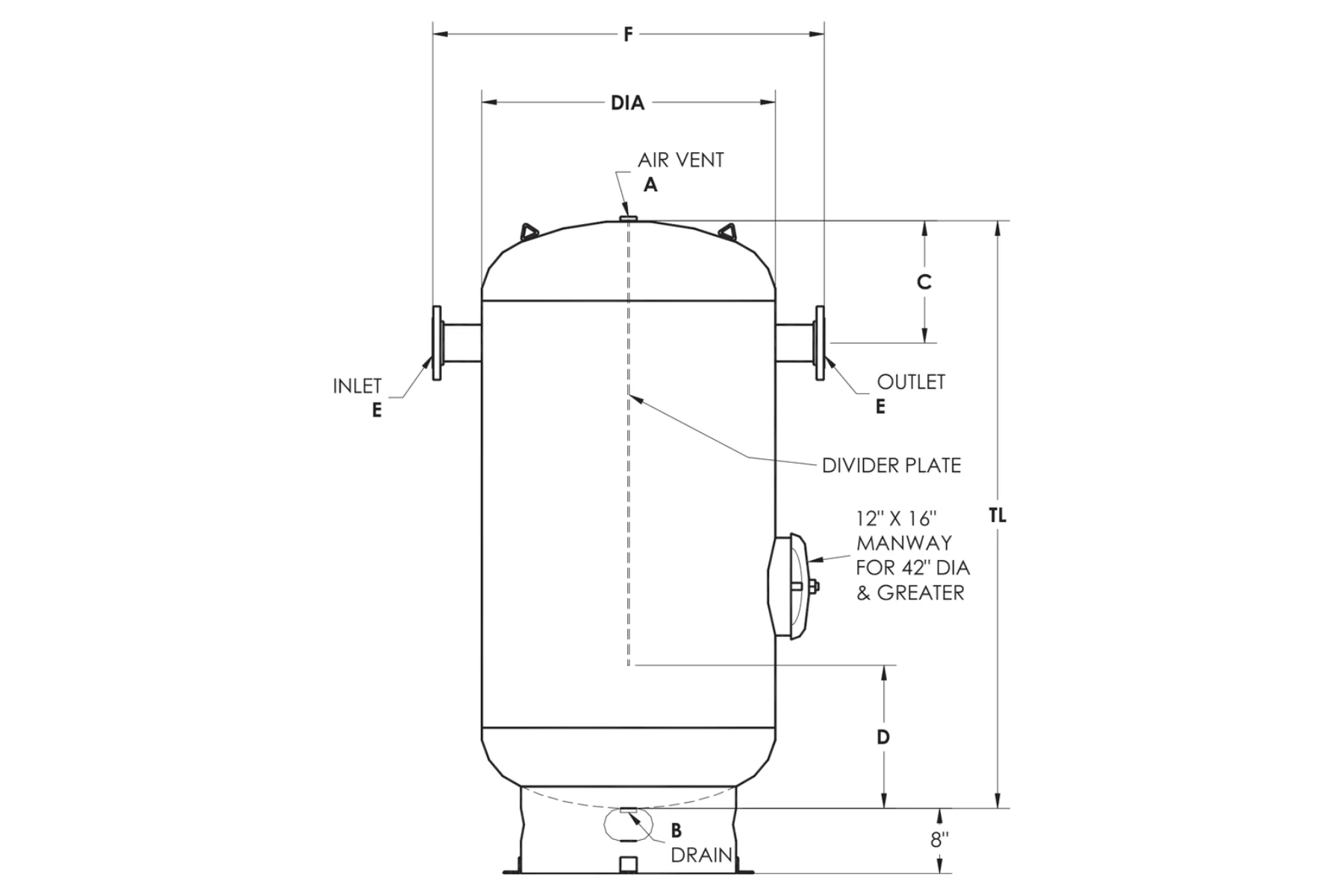

También se indican dimensiones/longitudes y pesos de referencia por modelo en el listado del fabricante.

Nota práctica: aunque existan modelos “stock”, el tamaño correcto depende del volumen mínimo que necesita tu sistema (por tonelaje, ΔT, tipo de control y perfil de carga).

Materiales, conexiones y opciones relevantes para ingeniería

De acuerdo con la información disponible del fabricante:

• Material estándar: acero al carbón

• Acabado: primer gris

• Presiones: el submittal indica “Please Specify 125/150 PSI WP” y menciona otras presiones disponibles

• Conexiones/aperturas: el submittal lista opciones NPT / brida / groove pipe en distintos diámetros

• Opciones: tamaños custom, materiales 304/316 SS disponibles; “legs may be furnished in lieu of skirt support” (bajo solicitud)

¿Cómo se selecciona un tanque buffer de agua helada?

Para dimensionar un buffer tank normalmente se parte de la necesidad de volumen mínimo del sistema (según el control del chiller, tonelaje, ΔT, y el comportamiento esperado de carga). Para aterrizar un CWT sin adivinar, típicamente pedimos:

1. Tonelaje del chiller o capacidad del sistema

2. ΔT de diseño (suministro/retorno)

3. Tipo de sistema: primario/ secundario, variable/constante, número de zonas

4. Volumen estimado existente en el circuito (si se tiene)

5. Objetivo: reducir ciclos cortos, estabilizar control, o aumentar inercia

Con esos datos te proponemos el modelo CWT y la conexión adecuada para tu sala de máquinas.

Preguntas frecuentes (FAQ)

¿Para qué sirve un tanque buffer en agua helada?

Para agregar volumen e inercia térmica al sistema, estabilizando la operación (especialmente en cargas parciales) y ayudando a reducir ciclos cortos del chiller.

¿Los CWT cumplen ASME?

Sí. ELBI indica que están construidos conforme a ASME Code Section VIII y el submittal lo refuerza como “Built to ASME Code Section 8”.

¿Están registrados ante National Board?

Sí. Se indica National Board Registered en la página del producto y en el submittal.

¿Qué material manejan y qué acabado traen?

El fabricante indica carbon steel como estándar y gray primer como acabado.

¿Qué presiones de trabajo hay disponibles?

En el submittal se indica “Please Specify 125/150 PSI WP” y que existen otras presiones de diseño disponibles.

¿Hay tamaños a la medida o materiales especiales?

Sí. ELBI menciona tamaños custom y el submittal indica disponibilidad de material 304/316 SS bajo solicitud.
