Válvula Triple Función ELBI TDV/ETDV para Bombas (HVAC Hidrónico)

¿Qué es una “triple duty valve” y por qué se instala en la descarga de una bomba?

En sistemas hidrónicos HVAC (agua helada o agua caliente), la descarga de una bomba centrífuga normalmente requiere varias funciones críticas:

1. Aislamiento/cierre para mantenimiento

2. Check para evitar flujo inverso cuando la bomba se apaga

3. Balanceo o estrangulamiento (throttling) para ajustar flujo y proteger la operación del sistema

Una triple duty valve integra esas funciones en un solo cuerpo, simplificando instalación, reduciendo puntos de fuga potenciales y facilitando ajustes y servicio.

ELBI indica que sus ETDV (triple duty valves) se requieren principalmente en la descarga de una bomba centrífuga en sistemas hidrónicos de calefacción o enfriamiento, y que la válvula funciona como shut-off, spring-loaded silent check y balancing valve.

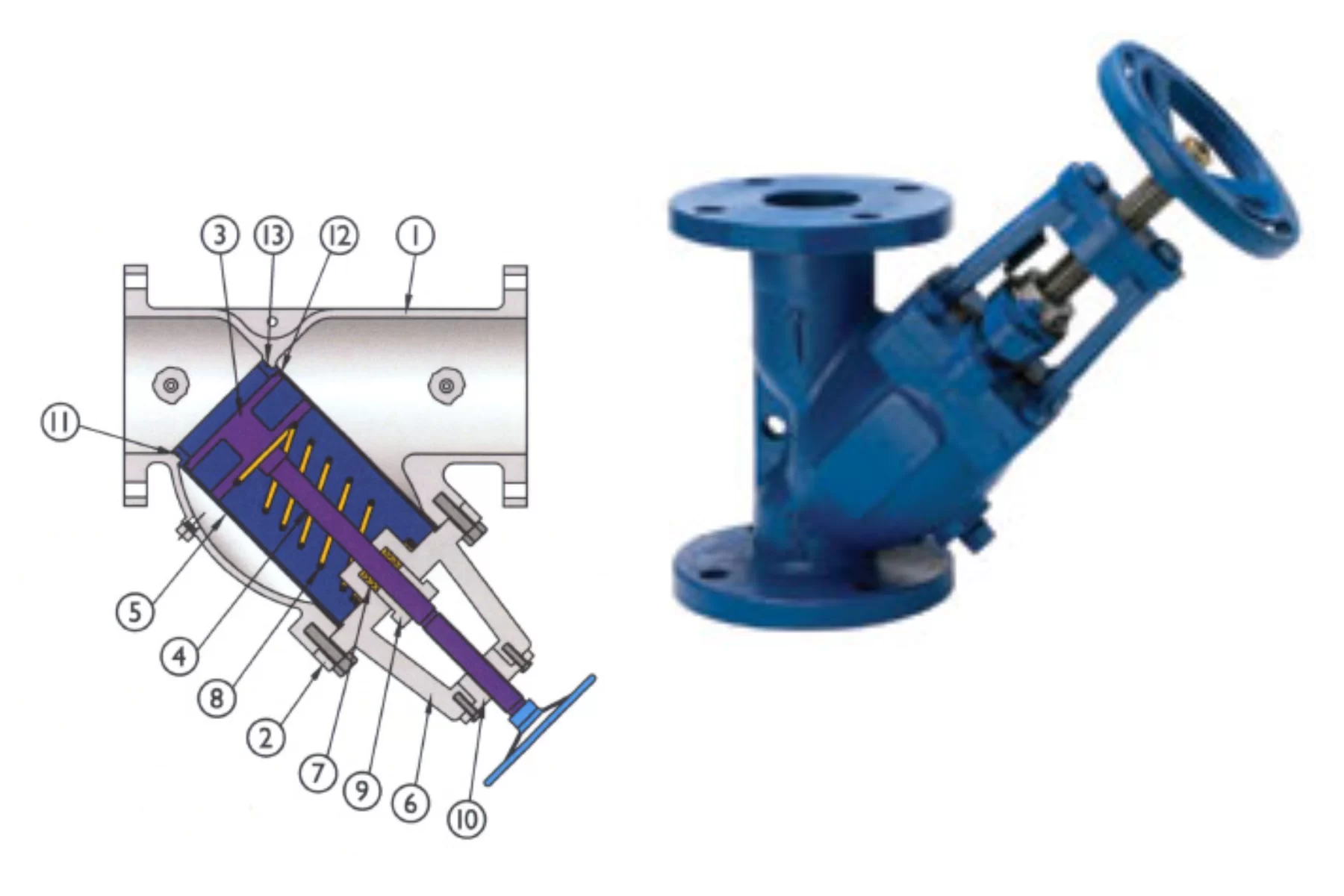

¿Qué es la ELBI TDV / ETDV y cómo funciona?

La familia ELBI TDV/ETDV se describe como una válvula que combina:

• Válvula de cierre (shut-off)

• Check silencioso con resorte (silent check) para evitar reversa

• Válvula de balanceo/estrangulamiento para ajuste de flujo

ELBI también resalta que su ETDV tiene operación automática y silenciosa y que el disco abre cuando la presión de línea llega aproximadamente a 1/4 PSI, lo cual ayuda a una respuesta más suave.

Beneficios clave de usar una ELBI ETDV en un sistema hidrónico

1) Tres funciones en una sola válvula (menos componentes)

En vez de instalar shut-off + check + balancing por separado, la ETDV reduce complejidad, espacio y puntos de unión.

2) Ayuda a prevenir reversa y golpe de ariete

El check con resorte puede cerrar conforme la presión se acerca a cero, ayudando a evitar flujo inverso y eventos de golpe de ariete en la descarga de bomba (dependiendo de la dinámica del sistema).

3) Ajuste de flujo más controlable

Se menciona un vástago ascendente con indicador graduado de posición para posicionamiento preciso del disco en servicio de estrangulamiento/balanceo.

4) Operación automática y silenciosa

Útil en salas de máquinas donde se busca reducir ruido mecánico en arranques/paros.

¿Dónde se instala una triple duty valve?

ELBI lo indica claramente: principalmente en la descarga de una bomba centrífuga en un sistema hidrónico de calefacción o enfriamiento.

En la práctica, esto permite:

• aislar la bomba para mantenimiento,

• evitar retorno cuando la bomba se detiene,

• balancear el flujo del circuito según el diseño.

Características

Dependiendo del tamaño y configuración, en documentación de la serie ETDV se describen elementos como:

• Sellado soft-seated para cierre “bubble-tight” cuando está completamente cerrada

• Vástago ascendente con indicador graduado para servicio de estrangulamiento

• Componentes y diseño orientados a operación silenciosa/automática

Además, ELBI publica documentación de operación/mantenimiento (IOM) donde se describe el uso de lecturas de diferencial de presión y tablas de Cv / curvas para determinar caudal con base en porcentaje de apertura (práctica típica para balanceo).

Si tu equipo de ingeniería lo requiere, podemos anexar el submittal/hoja técnica correspondiente del fabricante al cotizar.

¿Cómo seleccionar el tamaño correcto?

La selección depende principalmente de:

1. Diámetro de línea (descarga de bomba)

2. Caudal de diseño y rango de operación

3. Presión y condiciones del sistema

4. Requerimiento de conexión (bridas/clase, etc.)

5. Si se usará principalmente para balanceo fino o solo como “set & forget”

ELBI cuenta con recursos y hojas técnicas para selección.

Datos que necesitamos para cotizar ELBI TDV/ETDV

Para proponerte el modelo correcto y que sea funcional en campo:

• Tamaño de línea (NPS / mm)

• Caudal de bomba (GPM, L/min, m³/h) y curva si la tienes

• Tipo de sistema (agua helada/agua caliente)

• Presión de operación

• Si necesitas balanceo con lectura DP (o si solo buscas check + cierre)

Preguntas frecuentes (FAQ)

¿Qué funciones integra una ELBI ETDV?

Integra cierre, check silencioso con resorte y balanceo/estrangulamiento en una sola válvula.

¿Dónde se recomienda instalar?

Principalmente en la descarga de una bomba centrífuga en sistemas hidrónicos de calefacción o enfriamiento.

¿A qué presión abre el disco?

ELBI menciona que el disco abre cuando la presión de línea es aproximadamente 1/4 PSI.

¿Ayuda a evitar golpe de ariete?

La documentación comercial indica que el resorte puede cerrar el disco conforme la presión se acerca a cero para detener reversa y reducir water hammer (dependiendo del sistema).

¿Se puede usar para balancear caudal?

Sí. ELBI cuenta con instrucciones donde se describe el uso de lectura de diferencial de presión y tablas/curvas (Cv) según porcentaje de apertura para determinar flujo.

Cotiza hoy con Proveedora Térmica

Cotiza la válvula triple función ELBI TDV/ETDV con nosotros y te ayudamos a elegir el tamaño correcto para tu descarga de bomba en HVAC hidrónico. Podemos preparar tu cotización a la medida de tu proyecto. Damos asesorías personalizadas y entregas a todo México.
