Válvulas Nexus para Balanceo y Control Hidrónico

En Proveedora Térmica integramos válvulas Nexus para proyectos HVAC con agua helada y agua caliente donde el balanceo, la estabilidad hidráulica y el control del flujo tienen impacto directo en el desempeño del sistema. Esta categoría reúne soluciones para control automático de caudal, balanceo manual, válvulas independientes de presión y válvulas de control, con opciones para serpentines, fan coils, manejadoras, circuitos terminales y aplicaciones con requerimientos más exigentes de operación.

La línea de válvulas Nexus incluye las familias UltraMatic™, Nextrol™, Nexus Venturi, Ultra MBA™, Ultra MB™, Ultra XB Orturi™, UltraMB™, Dynamic™ ND, Vivax™, y además soluciones de control como Honeywell Cartridge Cage Valves, Johnson Controls VG1000 Series Valves y Siemens 599 Series Zone Valves. Esto permite cubrir desde necesidades de caudal constante y balanceo en campo, hasta modulación y control de presión diferencial en sistemas hidrónicos más complejos.

¿Qué ventajas ofrece esta línea de válvulas Nexus?

Una selección correcta de válvulas Nexus ayuda a mantener el flujo dentro del rango previsto, mejorar el comportamiento de serpentines y equipos terminales, facilitar la puesta en marcha y dar mayor orden al arreglo hidráulico. Dentro de la misma familia hay opciones con unión, rosca, ranura, brida, cuerpo wafer y versiones en acero inoxidable 316L, además de modelos con cartucho removible, puertos de prueba de presión y temperatura, memoria de ajuste y actuadores programables según la línea.

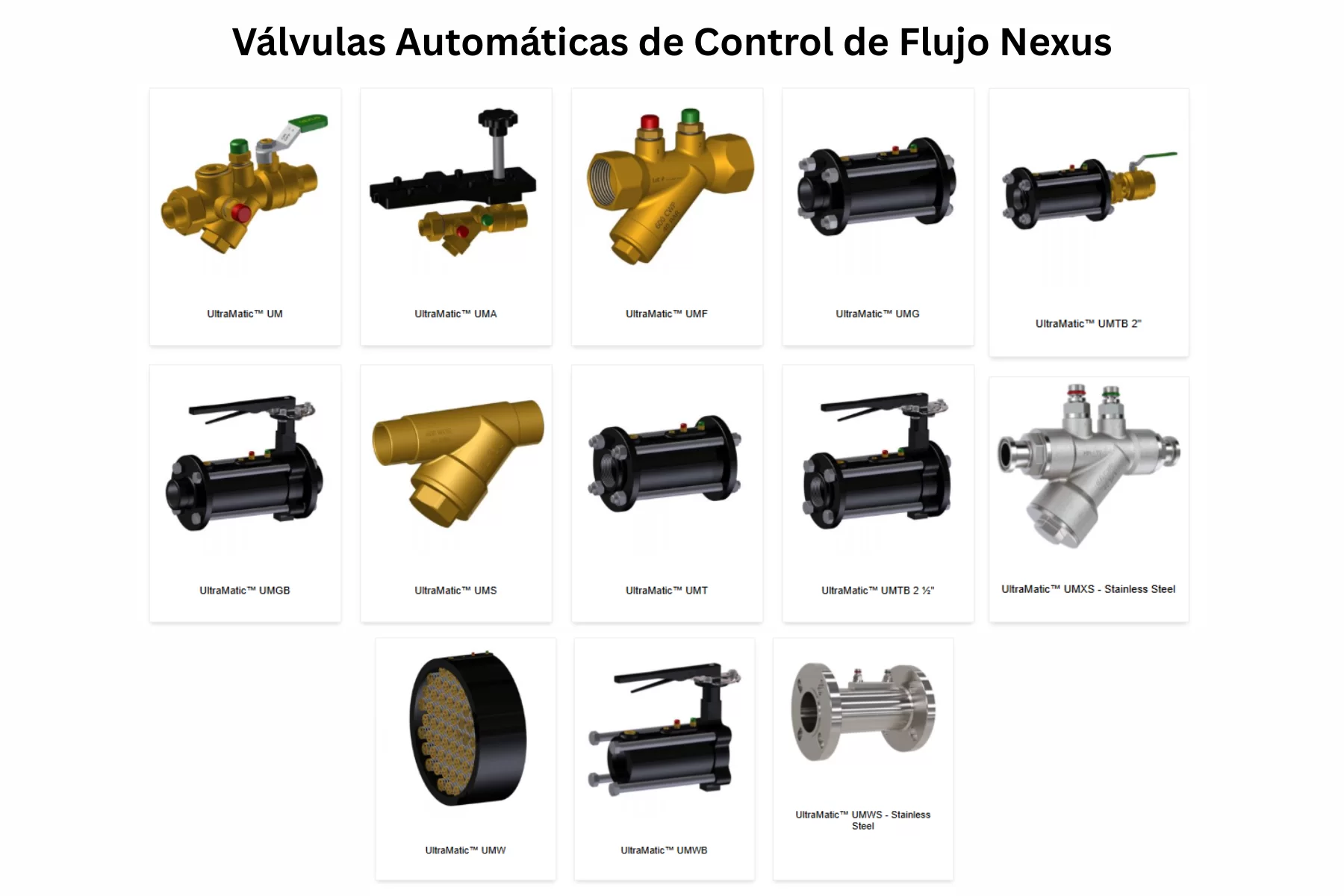

Válvulas automáticas de control de flujo Nexus

La familia UltraMatic™ está orientada a mantener un flujo constante dentro del sistema. Dentro de esta serie se integran los modelos UM, UMA, UMF, UMG, UMGB, UMS, UMT, UMTB 2", UMTB 2 ½", UMW, UMWB, UMWS Stainless Steel y UMXS Stainless Steel, cubriendo configuraciones compactas en latón para terminales, soluciones en hierro dúctil para mayores diámetros y versiones inoxidables para ambientes más demandantes.

UltraMatic™ UM

El UM combina válvula automática de control de flujo, válvula de bola y extremo unión. Trabaja a 600 WOG y 325°F, acepta conexiones FNPT, SWT, NexPress™ y NexLok™, integra extremo unión intercambiable, eje anti-expulsión, doble sello de eje y cartucho removible no obstruible, con precisión de ±5. Su construcción base utiliza forged DZR brass.

UltraMatic™ UMA

El UMA mantiene el mismo concepto de AFCV con válvula de bola y unión, pero agrega universal actuator mounting bracket. Está disponible de ½” a 1”, trabaja a 600 WOG y 325°F, admite conexiones FNPT, SWT, NexPress™ y NexLok™, utiliza sellos tipo O-ring, eje inoxidable anti-expulsión, doble sello y cartucho removible no obstruible. El cuerpo y el extremo fijo están fabricados en forged brass ASTM B283 y la precisión es de ±5%.

UltraMatic™ UMF y UMS

El UMF es una válvula automática de control de flujo con conexiones FNPT x FNPT y puertos de prueba de presión y temperatura. El UMS es la versión SWT x SWT, sin opciones de accesorios. El UMS trabaja a 600 WOG y 325°F, con cuerpo y extremos en forged DZR brass, sello de tapa FKM O-ring, cartucho en stainless steel and brass, sello del cartucho EPDM gasket y precisión de ±5%. Sus rangos de flujo publicados son 0.33–8.00 GPM en ½”, 0.33–15.00 GPM en ¾” y 7.00–45.00 GPM en 1”.

UltraMatic™ UMG y UMGB

El UMG es la versión con extremos ranurados y el UMGB integra además butterfly valve dentro del mismo conjunto. El UMGB trabaja a 175 PSIG y 250°F, con cuerpo en epoxy coated ductile iron ASTM A536, empaque EPDM, cartucho en brass / 304 stainless steel y precisión de ±5%. La válvula mariposa integrada es de hierro fundido con recubrimiento epóxico, disco 304 stainless steel y eje 416 stainless steel.

UltraMatic™ UMT y UMTB

El UMT es la versión con extremos roscados. Trabaja a 175 PSIG y 250°F, utiliza FNPT threads, cuerpo en epoxy coated ductile iron ASTM A536, empaque EPDM, cartucho en brass / 304 stainless steel y precisión de ±5%. El UMTB 2" combina AFCV con válvula de aislamiento roscada y mantiene la misma base de 175 PSIG, 250°F, FNPT y precisión ±5%. La serie UMTB se usa cuando se busca integrar control automático de caudal y aislamiento dentro de un solo arreglo.

UltraMatic™ UMW y UMWB

El UMW es una AFCV tipo wafer style. Trabaja a 400 PSIG y 350°F, integra body tag, cartucho removible no obstruible y precisión de ±5%. Está disponible desde 2½” y llega hasta 48”, con rangos de flujo que van desde 25.00–100.00 GPM en 2½” hasta 51,840.00 MAX GPM en 48”. El UMWB suma una válvula mariposa a la misma plataforma wafer; para esa serie se publican rangos de 25.00–100.00 GPM en 2½”, 25.00–240.00 GPM en 3”, 75.00–480.00 GPM en 4”, 75.00–680.00 GPM en 5” y 75.00–960.00 GPM en 6”, además de accesorios como venteo automático o manual, blowdown/drain, gearbox con handwheel y thermometer well.

UltraMatic™ UMWS – Stainless Steel

El UMWS es la versión de acero inoxidable para aplicaciones donde se busca resistencia a la corrosión y desempeño continuo. Trabaja a 175 PSIG y 250°F, usa conexiones ANSI Class Flange, cuerpo y cartucho en 316L stainless steel, sello EPDM, cartucho removible no obstruible y precisión de ±5%. Está disponible de 2” a 10” y se maneja como una solución de alta durabilidad para aplicaciones críticas.

UltraMatic™ UMXS – Stainless Steel

El UMXS es la versión compacta en inoxidable. Trabaja a 600 WOG y 325°F, con opciones de conexión Tri-Clamp y BSPP, eje anti-expulsión, doble sello de eje, cartucho removible no obstruible y precisión de ±5. El cuerpo, los extremos y el cartucho son de 316L stainless steel; los sellos fijos y de tapa son FKM O-rings. Está disponible de ½” a 2” y maneja un rango de 2–45 PSID con configuraciones de caudal desde 0.33 GPM en tamaños pequeños hasta configuraciones mayores conforme aumenta el diámetro.

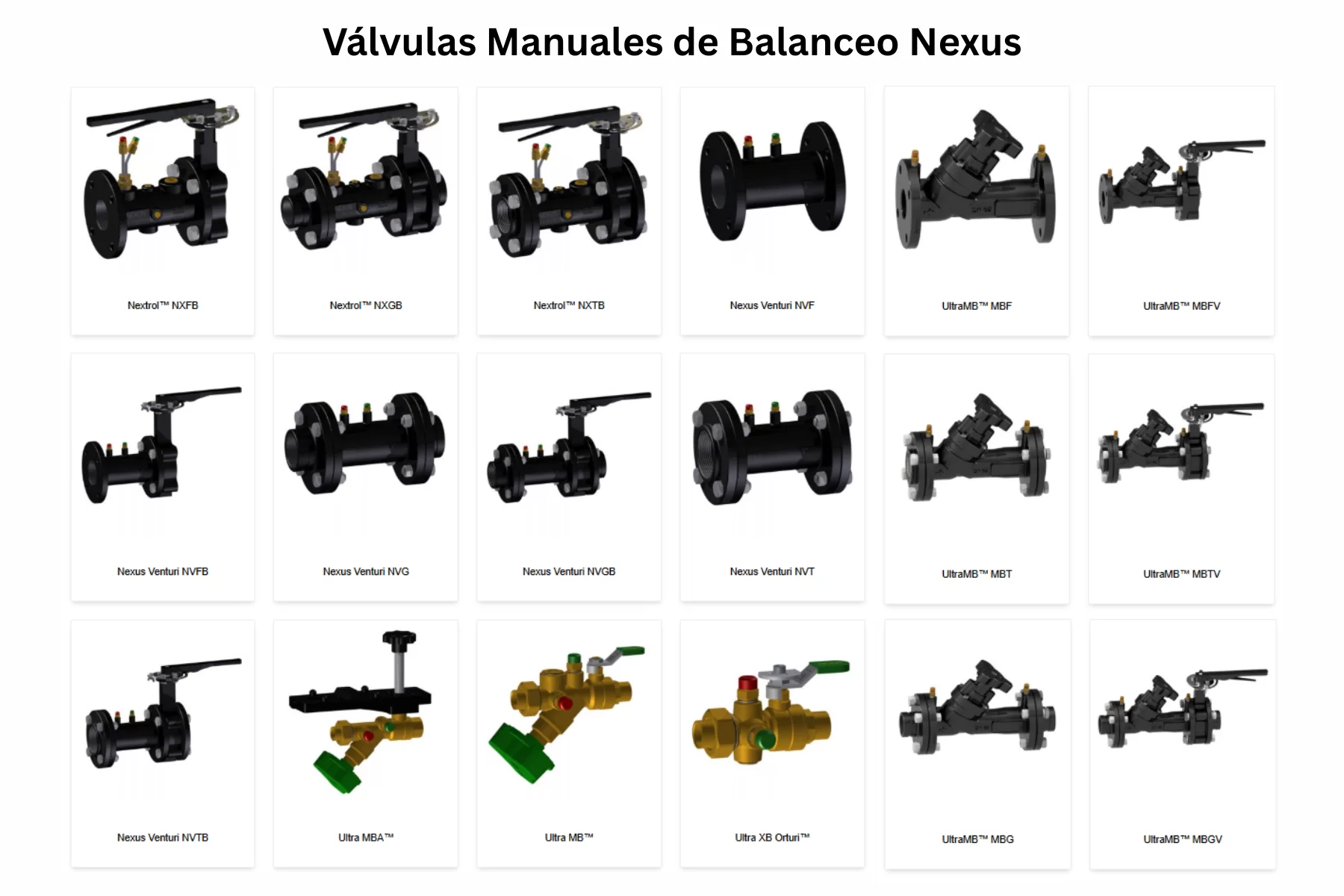

Válvulas manuales de balanceo Nexus

En balanceo manual, Nexus ofrece tres rutas principales: Nextrol™ para balanceo calibrado con TwinTube™ Pitot, Nexus Venturi para medición por Venturi y Ultra MB / Ultra MBA / Ultra XB / UltraMB para balanceo multi-turn con distintas configuraciones de conexión e integración.

Nextrol™ NXFB, NXGB y NXTB

La familia Nextrol™ combina calibrated manual balancing valve, TwinTube™ Pitot y válvula mariposa.
NXFB: configuración con conexión bridada tipo lug, 175 PSIG y 250°F, hanging tag, TwinTube™ Pitot y precisión de ±1%. El cuerpo es de cast iron ASTM A126, el pitot combina 316 stainless steel / brass y la válvula mariposa es de hierro fundido con recubrimiento epóxico.
NXGB: misma solución de balanceo calibrado con grooved ends, puertos de prueba, memory stop y puertos adicionales para accesorios.
NXTB: misma plataforma con threaded ends, puertos de prueba, memory stop, hanging tag y puertos adicionales para accesorios.

Nexus Venturi NVF, NVFB, NVG, NVGB, NVT y NVTB

La familia Nexus Venturi está orientada a medición y balanceo.
NVF: venturi flow meter con extremo bridado, 230 PSIG y 250°F, precisión de ±3%, cuerpo en P235GH pressure vessel steel, inserto Venturi en P235T1 carbon steel y bridas ASME B16.5, 150# Class B. Está disponible de 2½” a 12”.
NVFB: combinación de válvula de balanceo calibrada, medidor Venturi y válvula mariposa con conexiones bridadas; integra dos puertos de prueba y memory stop.
NVG: versión Venturi con extremos ranurados.
NVGB: combinación de válvula de balanceo calibrada, medidor Venturi y válvula mariposa con extremos ranurados; integra dos puertos de prueba y memory stop.
NVT: venturi flow meter con extremos roscados y puertos de prueba de presión y temperatura.
NVTB: combinación de válvula de balanceo calibrada, medidor Venturi y válvula mariposa; se usa cuando se requiere lectura por Venturi y aislamiento dentro del mismo arreglo.

Ultra MBA™, Ultra MB™ y Ultra XB Orturi™

La serie Ultra MBA™ incorpora multi-turn manual flow control valve, válvula de bola y extremo unión con universal actuator mounting bracket. Integra puertos de prueba, memory stop y bracket para actuador.
La Ultra MB™ combina válvula manual multi-turn, válvula de bola y unión. Trabaja a 600 WOG y 325°F, admite FNPT, SWT, NexPress™ y NexLok™, utiliza extremo unión intercambiable, eje anti-expulsión, doble sello de eje y precisión de ±5%; el cuerpo y el extremo fijo son de forged DZR brass.
La Ultra XB Orturi™ es una válvula de balanceo calibrada con modified venturi, válvula de bola y unión. Trabaja a 600 WOG y 325°F, admite FNPT, SWT, NexPress™ y NexLok™, usa extremo unión intercambiable, eje anti-expulsión, doble sello de eje y precisión de ±3%.

UltraMB™ MBF, MBFV, MBG, MBGV, MBT y MBTV

Esta familia se enfoca en multi-turn manual balancing valves para diámetros mayores.
MBF: conexiones bridadas, 232 PSIG y 250°F, precisión de ±5%, cuerpo en cast iron ASTM A126. Su rango de flujo va desde 1.10–160.00 GPM en 2½” hasta 31.00–3,200.00 GPM en 12”.
MBFV: misma base de 232 PSIG, 250°F y ±5%, con rango de flujo equivalente a la serie MBF y configuración para integración con válvula mariposa.
MBG: versión con extremos ranurados, con la misma base de 232 PSIG, 250°F, ±5% y el mismo espectro de caudales publicado de 2½” a 12”.
MBGV: misma plataforma multi-turn para integración con mariposa, manteniendo 232 PSIG, 250°F, ±5%.
MBT: versión con extremos roscados, 232 PSIG, 250°F, precisión ±5%.
MBTV: versión roscada con válvula mariposa integrada, también con 232 PSIG, 250°F y precisión ±5%.

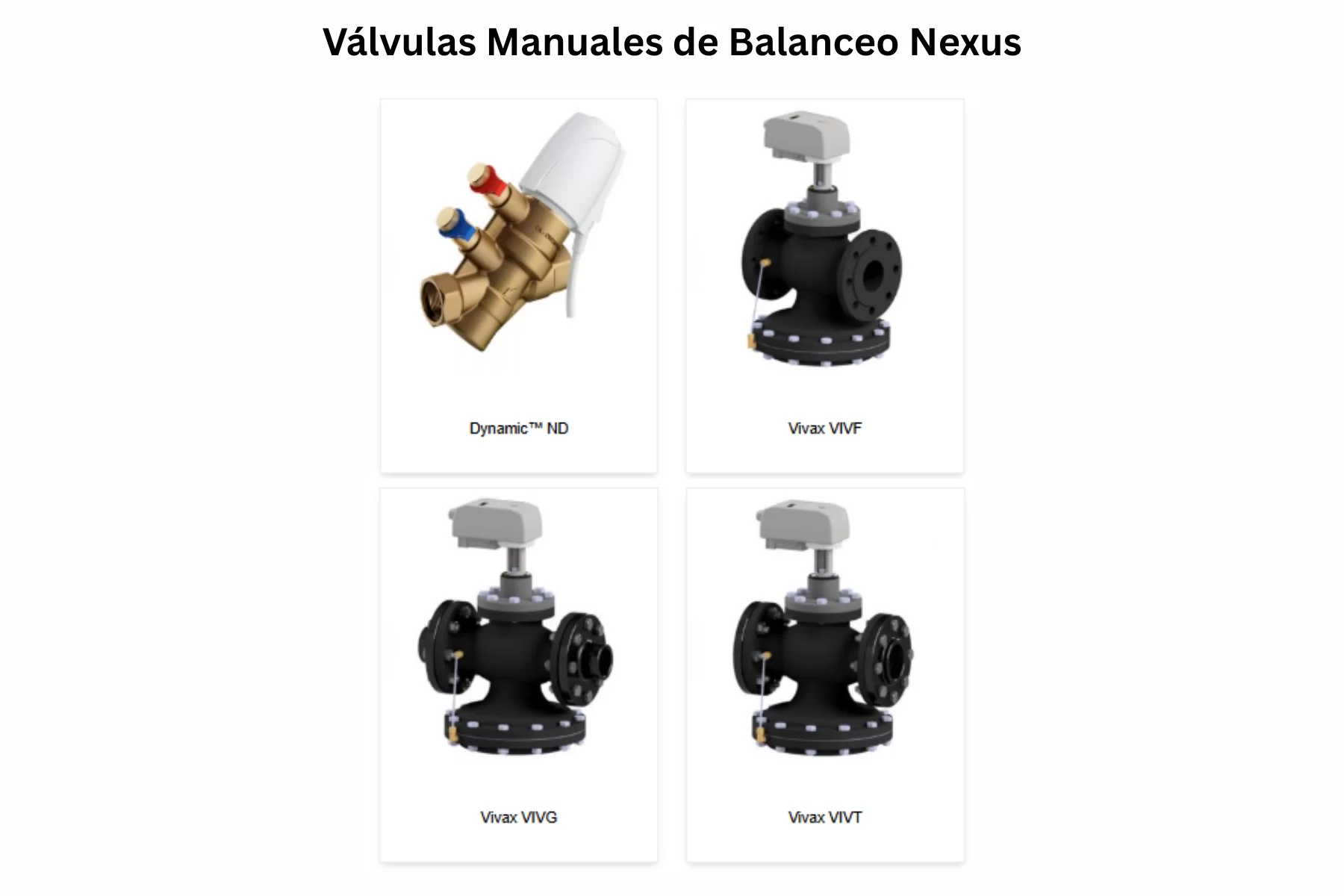

Válvulas independientes de presión Nexus

Cuando el sistema exige estabilidad frente a variaciones de presión diferencial, la línea Nexus integra las familias Dynamic™ ND y Vivax™ VIVF / VIVG / VIVT. Estas soluciones reúnen regulación de presión diferencial, ajuste de caudal y función de control dentro de un mismo conjunto.

Dynamic™ ND

La Dynamic™ ND es una pressure independent control valve con adjustable flow setter, integrated measuring venturi y differential pressure regulator. Trabaja a 360 WOG y 250°F, con rango de control de 4–58 PSID, 58 PSID close off, ANSI Class IV leakage rate, conexiones roscadas, ajuste externo de flujo máximo, cartucho removible y precisión de ±7%; la precisión del Venturi es de ±3%. El cuerpo es de DZR Brass CW602N, con sellos EPDM o-rings, cartucho PPS y diafragma reinforced EPDM.

Vivax™ VIVF

La Vivax™ VIVF es una PICV 3-in-1 en tamaños de 2½” a 10”. Trabaja a 232 WOG y 248°F, con rango de control de 4.35 (8.70)–58 PSID, conexión ANSI Class 150 Flange, digital flow adjuster, regulador diferencial, función de control de temperatura, Smart-IS programmable actuator y precisión de ±5%. El cuerpo es de ductile iron, el disco de bronze y el diafragma EPDM. Los rangos de flujo publicados abarcan desde 13–88 GPM en 2½” L hasta 660–2,201 GPM en 10” H.

Vivax™ VIVG

La Vivax™ VIVG mantiene la misma plataforma PICV 3-in-1 para diámetros de 2½” a 10”, con 232 WOG, 248°F, rango de control 4.35 (8.70)–58 PSID, digital flow adjuster, regulador diferencial, función de control de temperatura, Smart-IS actuator y precisión de ±5%. Los rangos publicados incluyen 13–88 GPM en 2½” L, 22–132 GPM en 2½” H y 3” S, 66–242 GPM en 4” S, 66–528 GPM en 5” H, 66–660 GPM en 6” H, 220–881 GPM en 8” L, 440–1,321 GPM en 8” H y 10” L, y 660–2,201 GPM en 10” H.

Vivax™ VIVT

La Vivax™ VIVT es la variante compacta para 2½” a 3”, con 232 WOG, 248°F, rango de control 4.35 (8.70)–58 PSID, digital flow adjuster, regulador diferencial, función de control de temperatura, Smart-IS programmable actuator y precisión de ±5%. Sus rangos publicados son 13–88 GPM en 2½” L, 22–132 GPM en 2½” H y 22–132 GPM en 3” S.

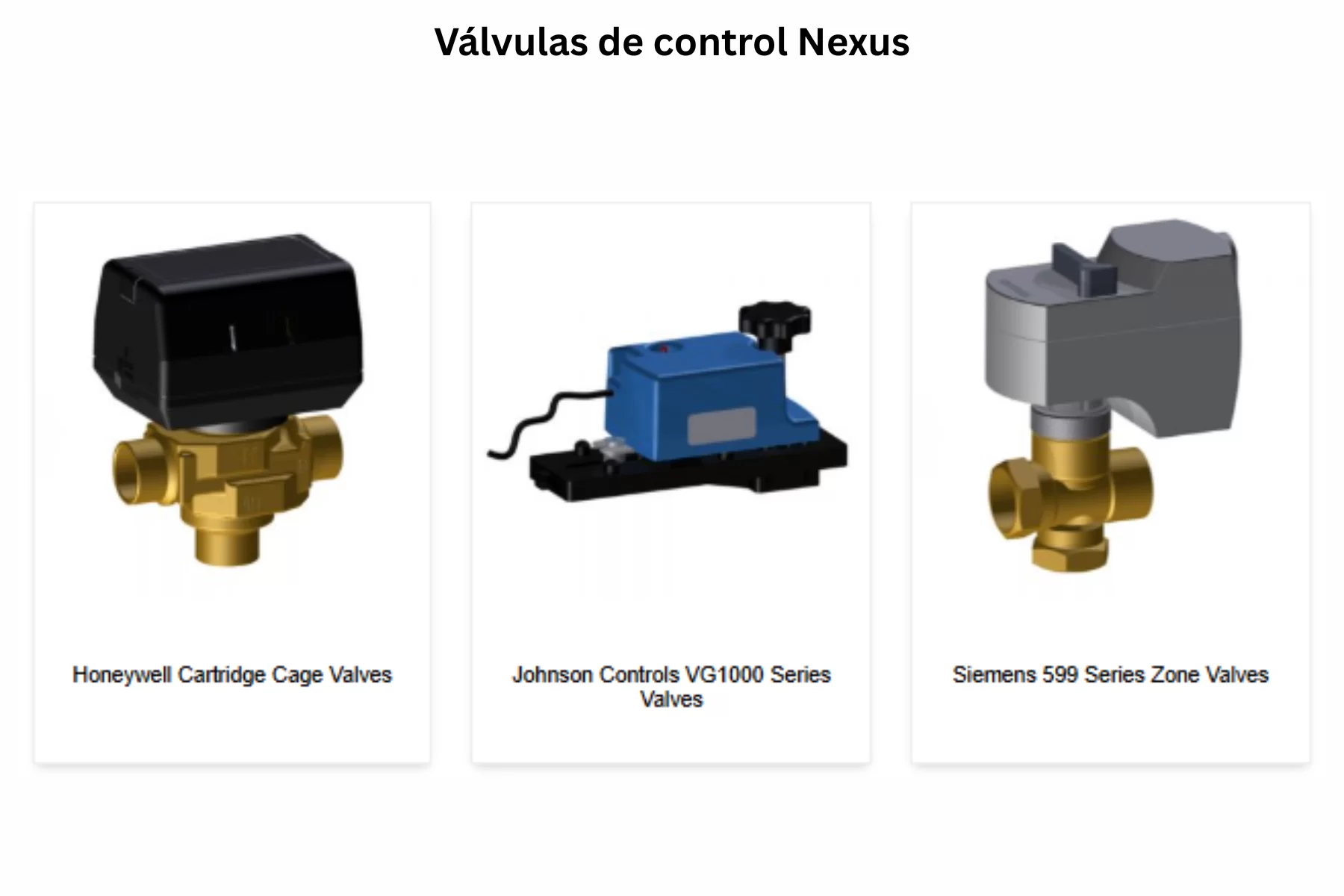

Válvulas de control Nexus

Además de las válvulas de balanceo y PICV, esta página puede integrar soluciones de control para agua helada y agua caliente. Aquí destacan Honeywell Cartridge Cage Valves, Johnson Controls VG1000 Series Valves y Siemens 599 Series Zone Valves.

Honeywell Cartridge Cage Valves

La línea Honeywell Cartridge Cage Valves se utiliza para controlar el flujo de agua caliente y/o fría en aplicaciones comerciales. La serie VC integra actuador, válvula y cartridge assembly; el cabezal del actuador es desmontable sin afectar la integridad del sistema de agua y las versiones de actuador son intercambiables con cualquier cuerpo de válvula de la serie.

Johnson Controls VG1000 Series Valves

La línea VG1000 trabaja con montaje direct-couple, vida útil de 100,000 ciclos, manual override, válvulas 2-way y 3-way, curva de flujo equal percentage, y opciones on/off, floating y modulating. El cuerpo es de brass, la bola de chrome plated brass, el vástago de nickel plated brass, el sello del vástago es double EPDM o-ring y los asientos son de graphite-reinforced PTFE with EPDM backing. Se maneja en ½” a 2”, para water y glycol solutions hasta 50%, con rango de temperatura del fluido de 23°F a 203°F, temperatura ambiente de 40°F a 140°F, presión máxima de operación de 580 PSIG y close off pressure de 200 PSI.

Siemens 599 Series Zone Valves

La serie Siemens 599 se utiliza en fan coils, unit ventilators y otras aplicaciones donde se requiere control. Para versiones two position se publican alimentaciones de 24 Vac ±20%, 120 Vac ±20%, 208 Vac y 277 Vac, frecuencia 50/60 Hz según versión, consumo de 9.8 VA o 10 VA, tiempos de operación de 35 a 40 segundos, certificación UL873, temperatura ambiente de 41 a 122°F, montaje NEMA 1 y nivel de ruido menor a 35 dB.

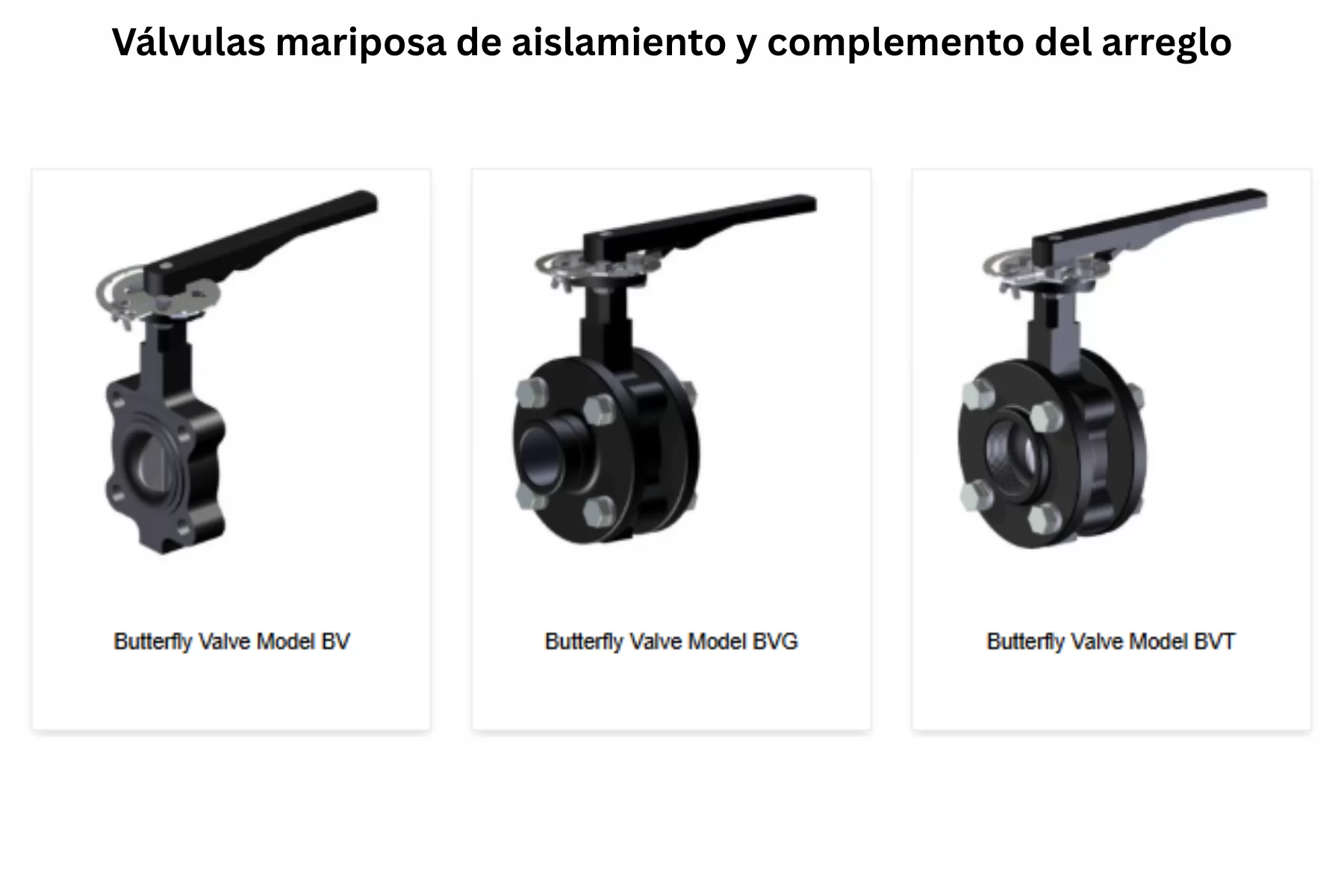

Válvulas mariposa de aislamiento y complemento del arreglo

Para integrar aislamiento dentro del mismo sistema, esta categoría puede apoyarse en las series BV, BVG y BVT.
BV: válvula mariposa tipo lug, 225 PSIG y 250°F, con maneral de palanca de 2½” a 6” y gear box con hand wheel de 6” a 24”; cumple con MSS-SP67 y API-609.
BVG: válvula mariposa ranurada, 175 PSIG y 250°F, con palanca en 2½” a 6”, gearbox en 6” a 12”, y valores Cv desde 196.00 en 2½” hasta 8250.00 en 12”.
BVT: válvula mariposa roscada, 175 PSIG y 250°F, con lever handle e infinite memory stop; en la ficha visible se publica Cv 196.00 en 2½”.

¿Cómo elegir la válvula Nexus adecuada?

Para caudal constante, la familia UltraMatic™ es una base sólida porque mantiene el flujo dentro del rango de diseño y ofrece opciones en latón, hierro dúctil, wafer y acero inoxidable. Para balanceo manual con lectura precisa, las familias Nextrol™ y Nexus Venturi resultan especialmente útiles. Para balanceo multi-turn en arreglos compactos o diámetros mayores, la familia Ultra MB / UltraMB permite cubrir desde conexiones compactas con unión hasta válvulas mayores con brida, ranura o rosca. Cuando el proyecto exige control de presión diferencial y modulación estable, las series Dynamic™ ND y Vivax™ son las más completas dentro de esta página.

Preguntas frecuentes sobre válvulas Nexus

¿Qué tipos de válvulas Nexus manejamos?

Manejamos válvulas automáticas de control de flujo, válvulas manuales de balanceo, válvulas independientes de presión, válvulas de control y válvulas mariposa para integración y aislamiento dentro del arreglo hidráulico.

¿Qué diferencia hay entre una UltraMatic™, una Nextrol™ y una Vivax™?

UltraMatic™ se usa cuando se busca control automático de caudal constante; Nextrol™ cuando se requiere balanceo manual calibrado con TwinTube™ Pitot; y Vivax™ cuando se necesita una PICV con ajuste digital de flujo, regulación diferencial y control más fino en sistemas variables.

¿Nexus tiene opciones para aplicaciones exigentes?

Sí. Las series UMWS y UMXS utilizan 316L stainless steel y están orientadas a ambientes de operación más demandantes.

¿Qué válvula Nexus conviene para fan coils o equipos terminales?

Depende del objetivo del circuito. Para flujo constante puede funcionar UltraMatic™; para balanceo manual y verificación en campo pueden funcionar Ultra MB™, Nextrol™ o Nexus Venturi; y para control estable bajo presión variable, Dynamic™ ND o Vivax™.

¿Las válvulas de control también pueden integrarse en esta página?

Sí. La línea puede complementarse con Honeywell Cartridge Cage Valves, Johnson Controls VG1000 Series Valves y Siemens 599 Series Zone Valves para cubrir control de agua helada y agua caliente en distintas aplicaciones.

Cotiza hoy válvulas Nexus con Proveedora Térmica

En Proveedora Térmica ayudamos a seleccionar válvulas Nexus de acuerdo con el tipo de sistema, el caudal requerido, la conexión, la presión de trabajo, el nivel de control y el espacio disponible para instalación. Si tu proyecto requiere una solución de balanceo y control hidrónico confiable, podemos apoyarte a integrar la alternativa adecuada. Contáctanos para preparar tu cotización a la medida de tu proyecto. Damos asesorías personalizadas y entregas a todo México.
