En Proveedora Térmica integramos Coil Paks Nexus para proyectos HVAC con agua helada y agua caliente donde se busca simplificar el arreglo de tubería en serpentines, fan coils, manejadoras y otros equipos terminales. Esta línea reúne paquetes preconfigurados que combinan válvulas, accesorios de aislamiento, estaciones de instrumentación, strainers y soluciones de balanceo dentro de un mismo conjunto, con opciones en latón y hierro para distintas capacidades y configuraciones de instalación. La línea completa abarca tamaños desde ½” hasta 24” y se maneja en configuraciones personalizables según la necesidad del proyecto.
La familia de Coil Paks Nexus reúne 93 configuraciones dentro de la sección de balanceo y control: 54 versiones en latón y 39 versiones en hierro. En latón se agrupan las familias Modelo A, D, M, N, O y X; en hierro se agrupan Modelo A, B, M, N y V. Dentro de esta misma categoría aparecen modelos como A2FB, A2FN, A2FY, A2GB, A2GN, A2GY, A2N, A2TB, A2TN, A2TY, A2X, A2Y, A3N, A3X, A3Y, AN, ANA, AX, AXA, AY, AYA, B2FY, B2GY, B2TY, D2N, D2X, D2Y, M2FB, M2FN, M2FY, M2GB, M2GN, M2GY, M2N, M2TB, M2TN, M2TY, M2X, M2Y, M3N, M3X, M3Y, MN, MNA, MX, MXA, MY, MYA, N2FB, N2FN, N2FY, N2GB, N2GN, N2GY, N2N, N2TB, N2TN, N2TY, N2X, N2Y, N3N, N3X, N3Y, NN, NX, NY, O2N, O2X, O2Y, O3N, O3X, O3Y, ON, OX, OY, V2FB, V2FN, V2FY, V2GB, V2GN, V2GY, V2TB, V2TN, V2TY, X2N, X2X, X2Y, X3N, X3X, X3Y, XN, XX y XY.
¿Qué ventajas ofrecen los Coil Paks Nexus?
Los Coil Paks ayudan a resolver de forma ordenada la conexión al equipo terminal, concentrando en un solo arreglo componentes que normalmente se especifican por separado. Según la familia seleccionada, el paquete puede integrar control automático de caudal, balanceo manual, PICV, venturi flow meter, TwinTube™ Pitot, ball valves, butterfly valves, instrumentation stations, Y-strainers, blowdown/drain valves, manual air vents y pressure/temperature test plugs. Esto facilita la selección técnica, mejora la presentación del sistema y permite adaptar el paquete al nivel de control, mantenimiento e instrumentación que requiere cada aplicación.
Especificaciones generales de la línea
En las configuraciones de latón, los Coil Paks Nexus trabajan en general a 600 WOG y 325°F, con cuerpos y extremos fijos en forged brass ASTM B283, conexiones disponibles en FNPT, SWT, NexPress™ y NexLok™, extremos unión intercambiables, sellos tipo O-ring, flechas anti-expulsión y doble sello de flecha. Dependiendo de la serie, también pueden integrar cartucho removible, modified venturi, regulador de presión diferencial, memory stop, blowdown/drain y manual air vent.
En las configuraciones de hierro, la línea cubre arreglos de mayor capacidad con presiones de trabajo publicadas entre 175 PSIG y 232 PSIG, y temperatura máxima de 250°F en las familias revisadas. Según el modelo, se utilizan cuerpos en ductile iron o cast iron, conexiones lug, grooved, flanged o threaded, discos en acero inoxidable, ejes inoxidables, cartuchos de control de flujo, medidores Venturi o sistemas de balanceo multi-turn.

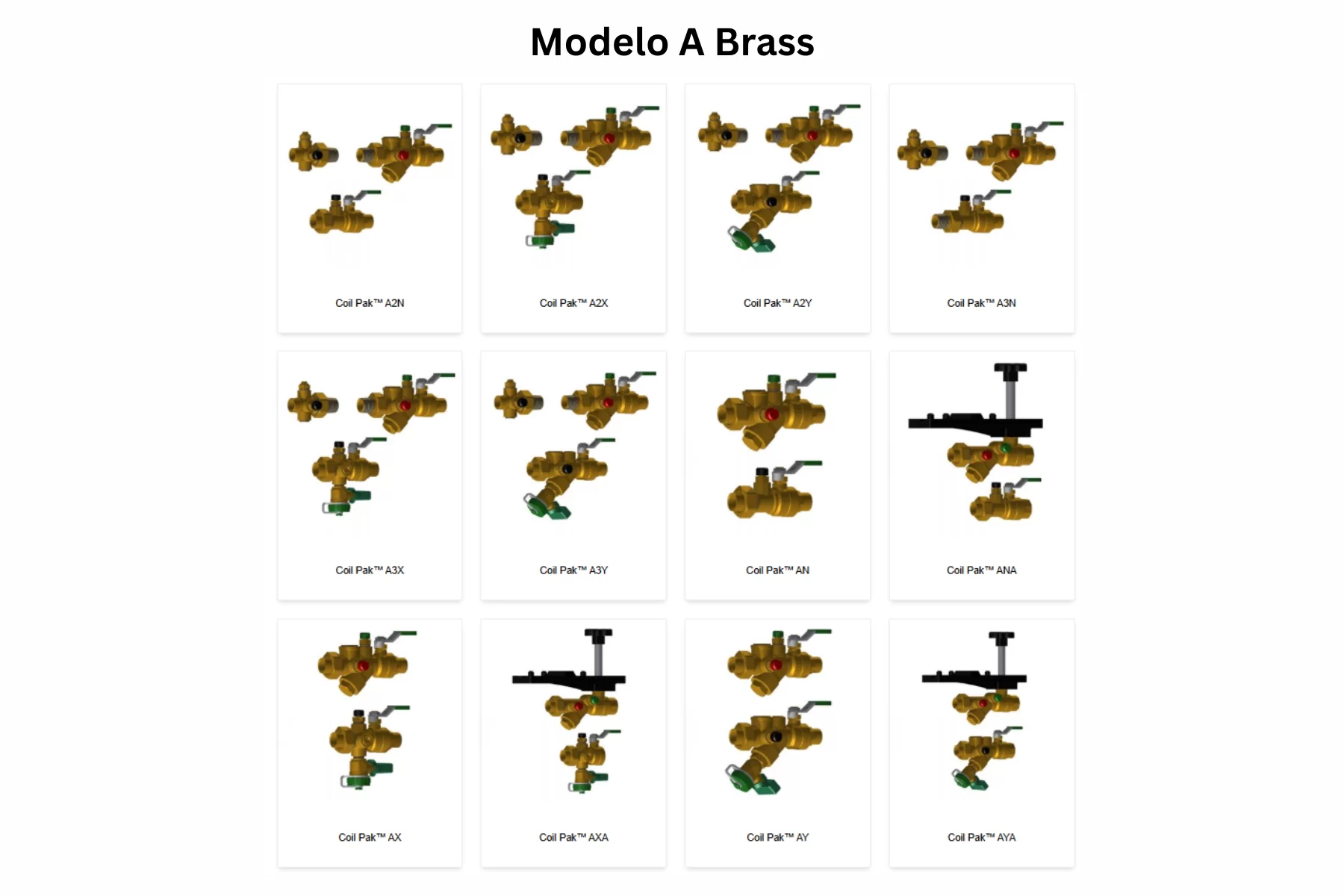

Modelo A Brass
La familia Modelo A Brass corresponde a Coil Paks con automatic flow control valves y reúne los modelos A2N, A2X, A2Y, A3N, A3X, A3Y, AN, ANA, AX, AXA, AY y AYA. Esta serie trabaja a 600 WOG y 325°F, con extremos disponibles en FNPT, SWT, NexPress™ y NexLok™, extremos unión intercambiables, O-rings, flechas anti-expulsión, doble sello y removable, non-clogging flow cartridge, con precisión de ±5%. En función de la configuración, el rango de flujo publicado va desde 0.33 GPM hasta 100.00 GPM. En las configuraciones base como A2N se cubren tamaños compactos hasta 1½” STD, mientras que configuraciones como A2X y A2Y extienden la familia hacia 2” y 2½” con blowdown/drain cuando aplica.
Modelo A Iron
La familia Modelo A Iron reúne los modelos A2FB, A2FN, A2FY, A2GB, A2GN, A2GY, A2TB, A2TN y A2TY. Es una serie de automatic balancing coil piping packages con retorno equipado con UltraMatic™ UMWB y dos puertos de prueba de presión y temperatura. En versiones como A2FB, el lado de suministro se equipa con BV butterfly isolation valve; en A2FN, con NexTube™ NXFV combination instrument station; y en A2FY, con Strainex™ SXFV combination Y-strainer con blowdown/drain. La familia trabaja a 175 PSIG y 250°F, con cartucho removible no obstruible y precisión de ±5%. Para A2FB, el rango publicado es de 25.00 a 960.00 GPM en tamaños de 2½” a 6”.

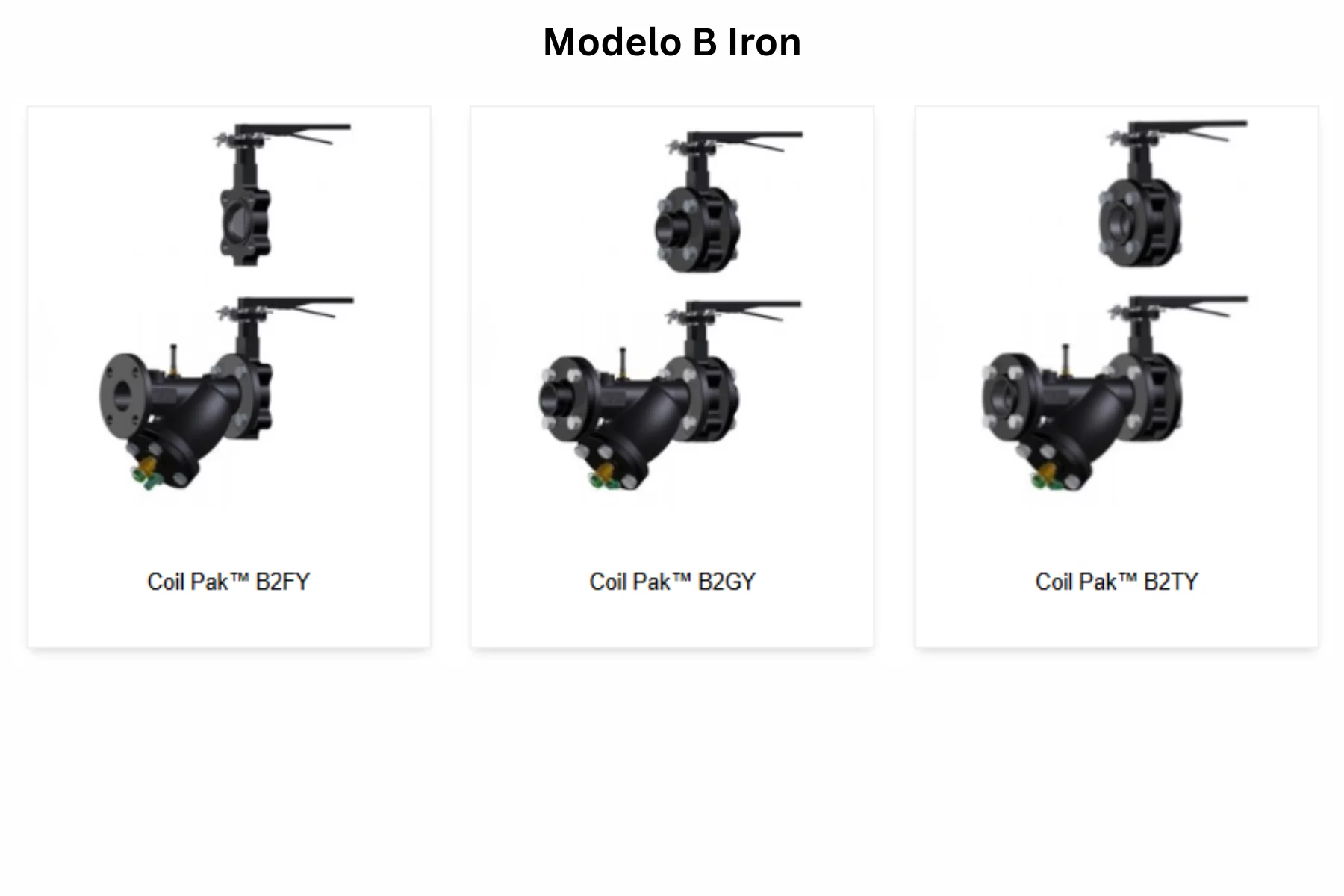

Modelo B Iron
La familia Modelo B Iron incluye B2FY, B2GY y B2TY. Esta serie está orientada a configuraciones de hierro con butterfly valve y 125# flanged Y-strainer, integrando removable filter screen y blowdown/drain valve dentro del mismo arreglo. La especificación publicada para la serie marca 175 PSIG y 250°F, con construcción en cast iron ASTM A126. Es una familia útil cuando el proyecto necesita un paquete compacto de aislamiento y filtrado dentro del mismo ensamble.

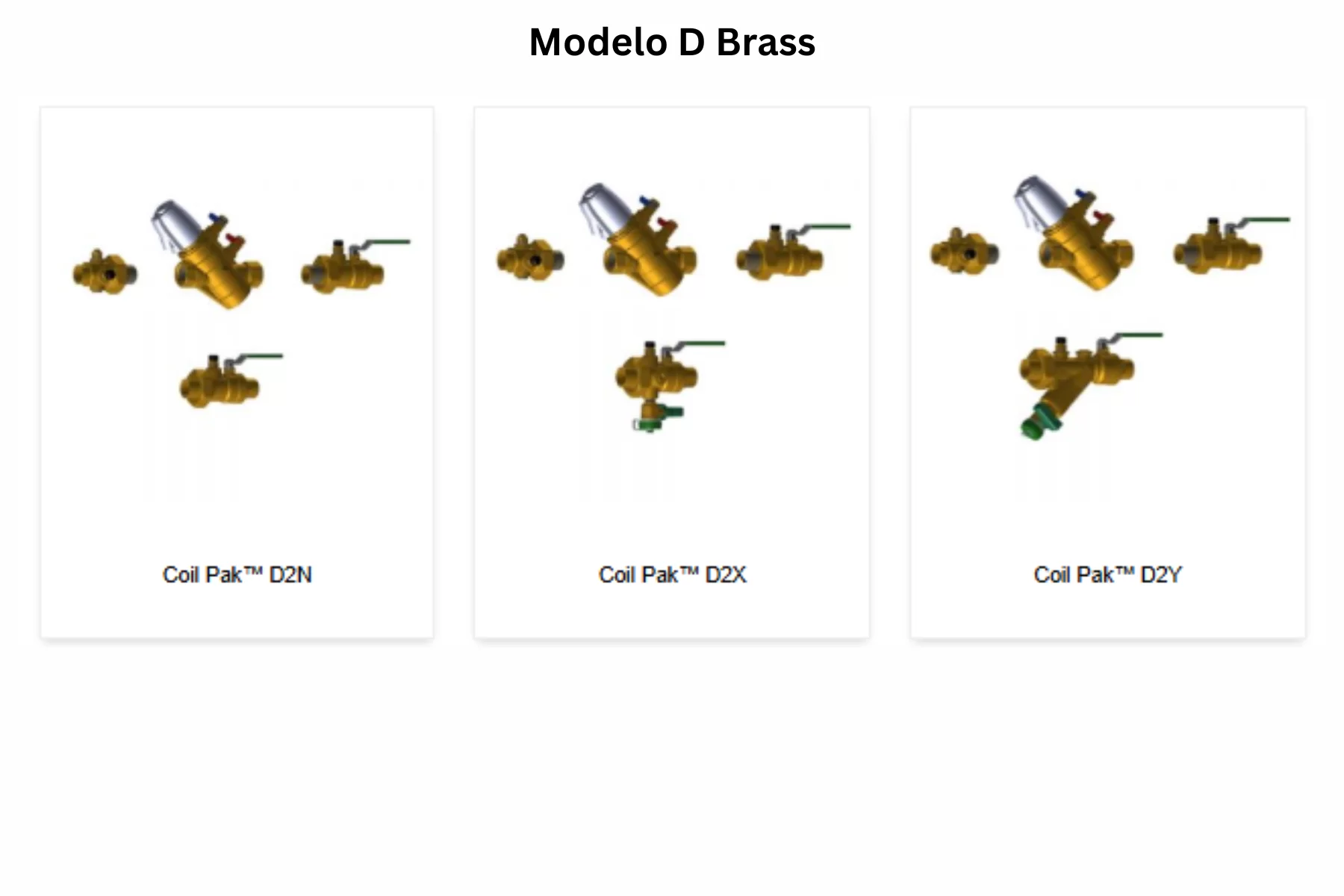

Modelo D Brass
La familia Modelo D Brass integra Coil Paks con PICV flow control y reúne los modelos D2N, D2X y D2Y. En esta serie, el retorno combina UltraNXP™ NXP, Dynamic™ PICV con dos puertos de prueba y UltraU™ UU union con manual air vent; el lado de suministro cambia según la configuración. En D2N se equipa con UltraNXP™ NXP, mientras que en D2Y se integra UltraY™ UY combination strainer, ball valve and union end con blowdown/drain. La serie trabaja con cuerpos a 600 WOG y 325°F y cuerpo PICV a 360 PSIG y 250°F; integra external max flow adjuster, removable flow cartridge, differential pressure regulator, integrated measuring venturi y temperature control valve, con precisión de ±7% y precisión de Venturi de ±3%. En las configuraciones publicadas, la familia cubre desde ½” y llega hasta 2½” según el arreglo.

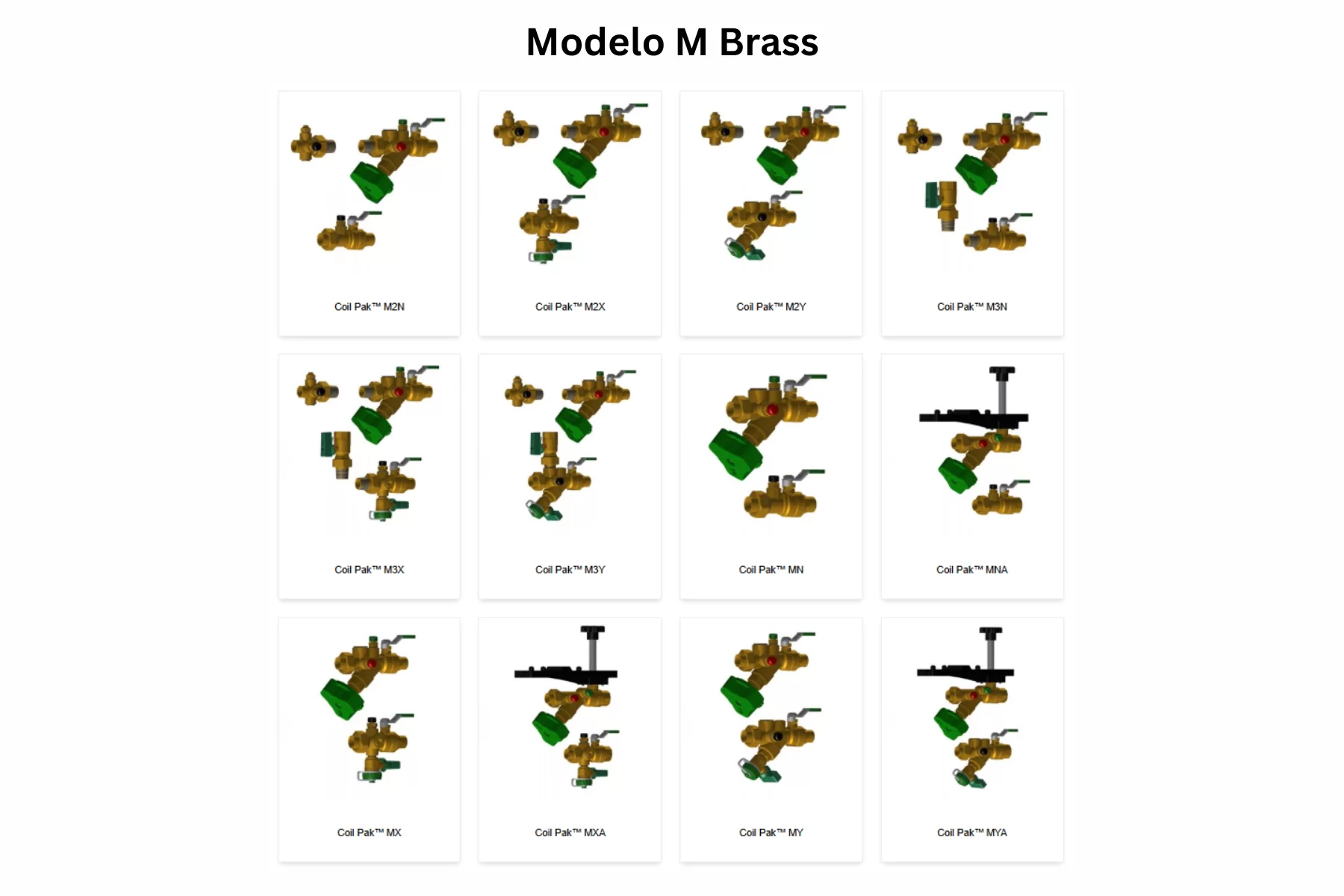

Modelo M Brass
La familia Modelo M Brass reúne los modelos M2N, M2X, M2Y, M3N, M3X, M3Y, MN, MNA, MX, MXA, MY y MYA. Son Coil Paks con multi-turn manual flow control valve, pensados para proyectos que requieren ajuste manual de caudal y lectura más precisa en arreglos compactos de latón. La serie trabaja a 600 WOG y 325°F, con extremos disponibles en FNPT, SWT, NexPress™ y NexLok™, extremos unión intercambiables, O-rings, flechas anti-expulsión, doble sello, multi-turn position indicator, manual air vent y precisión de ±5%. Para la configuración M2N, el rango publicado va de 0.25 GPM a 40.00 GPM en tamaños de ½” a 1½”.

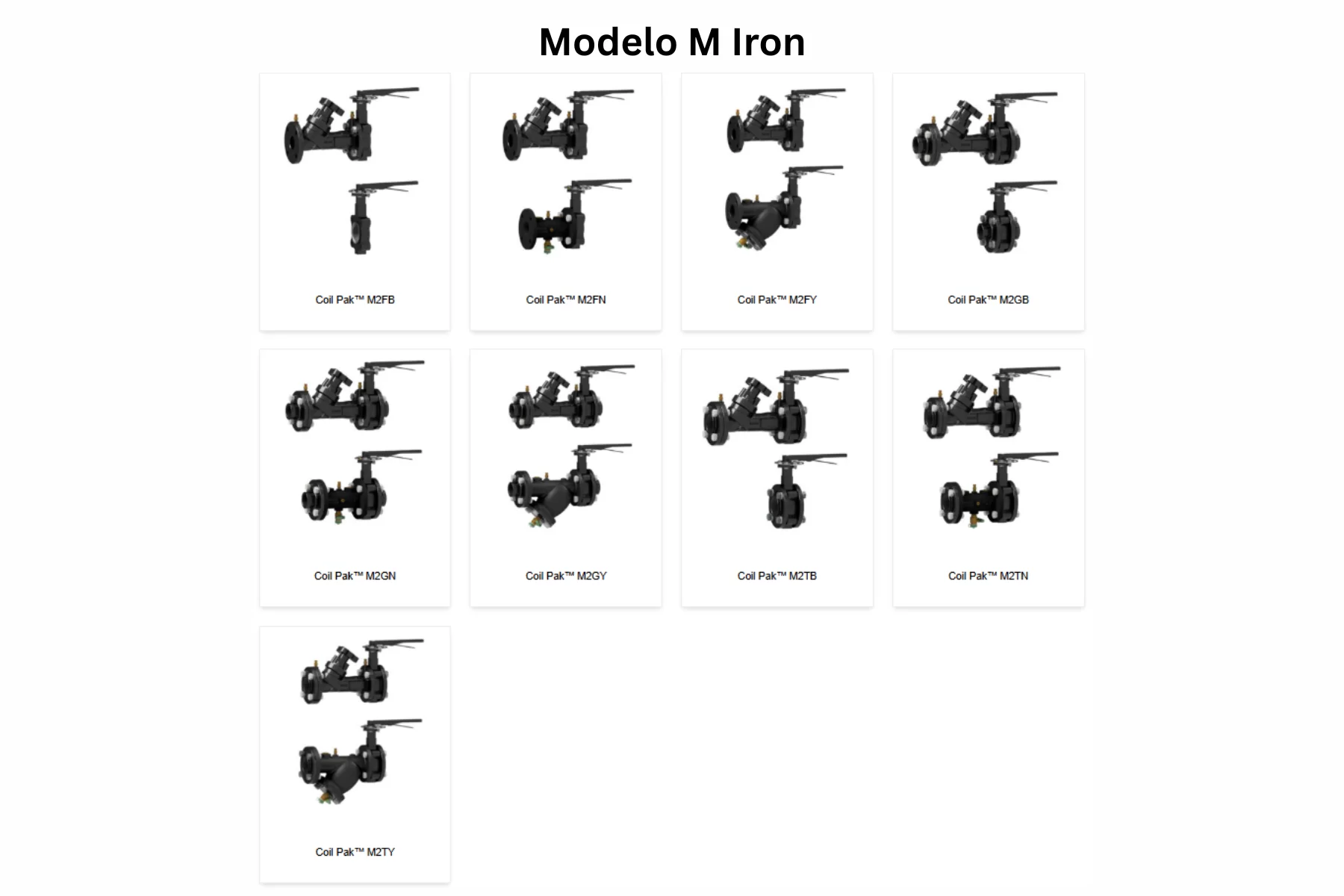

Modelo M Iron
La familia Modelo M Iron reúne M2FB, M2FN, M2FY, M2GB, M2GN, M2GY, M2TB, M2TN y M2TY. En esta serie, el lado de retorno incorpora una válvula UltraMB™ de balanceo multi-turn y el lado de suministro cambia entre aislamiento, instrumentación o filtrado según la versión. En M2FB, el retorno integra UltraMB™ MBFV y el suministro utiliza BV butterfly isolation valve; en M2GB, el suministro utiliza BVG butterfly isolation valve; y en M2FY, el suministro integra Strainex™ SXFV. La ficha de M2FB publica 232 PSIG y 250°F, conexión bridada, precisión de ±5%, tamaños de 2½” a 12” y un rango de 1.10 GPM a 3,200.00 GPM. La ficha de M2GN conserva 232 PSIG y 250°F, precisión ±5% y el mismo espectro general de caudal en configuración ranurada.

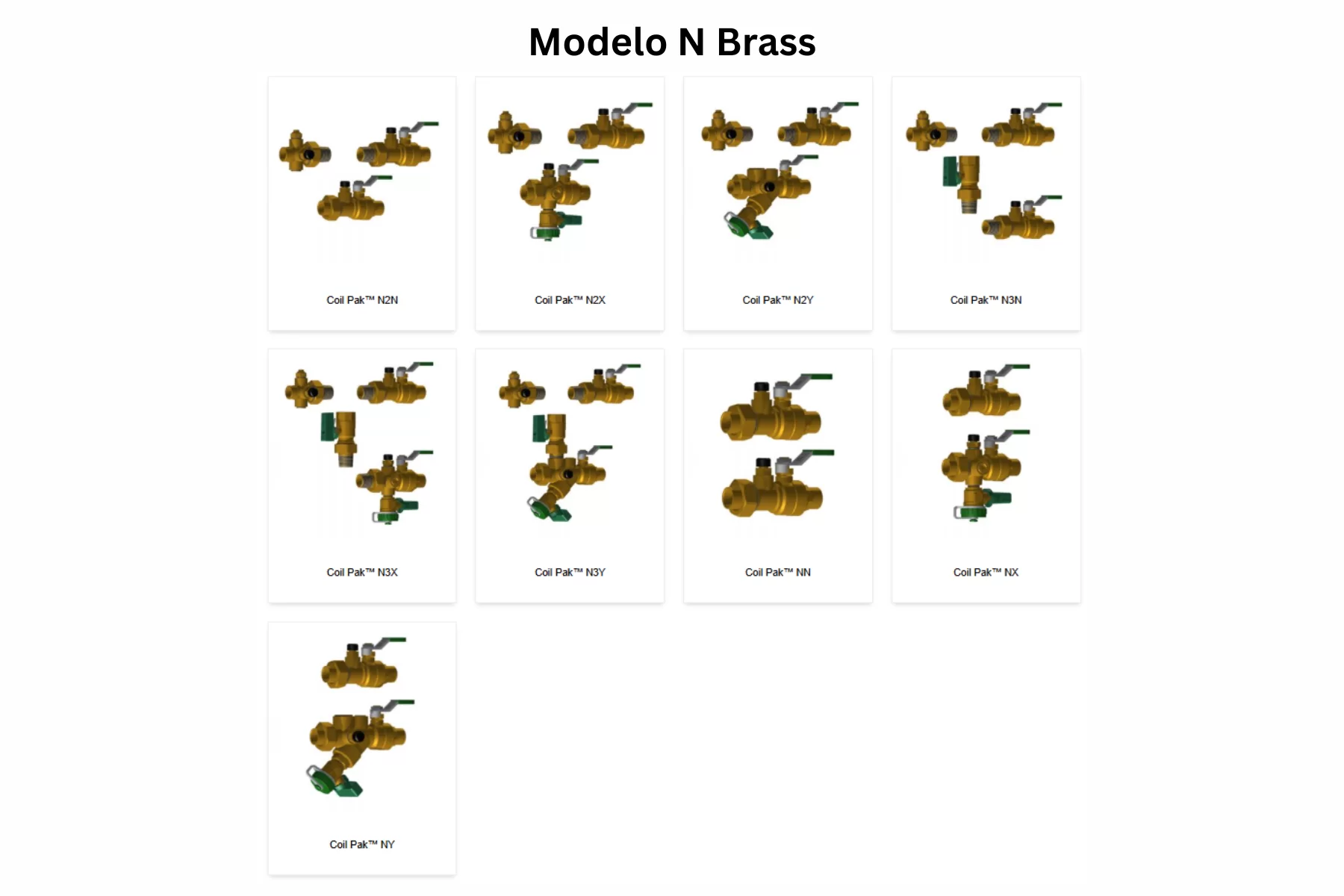

Modelo N Brass
La familia Modelo N Brass agrupa los modelos N2N, N2X, N2Y, N3N, N3X, N3Y, NN, NX y NY. Se trata de Coil Paks con ball valve flow control, donde el retorno y el suministro integran combinaciones de UltraNXP™ NXP y uniones con puertos de prueba, además de manual air vent en el arreglo. La serie trabaja a 600 WOG y 325°F, con cuerpos y extremos en forged brass ASTM B283, bolas en latón cromado con opción inoxidable, sellos Teflon, sellos de flecha dual FKM o-ring y tamaños de ½” a 1½”. Las conexiones disponibles publicadas son Sweat, Female, NexPress o NexLok.

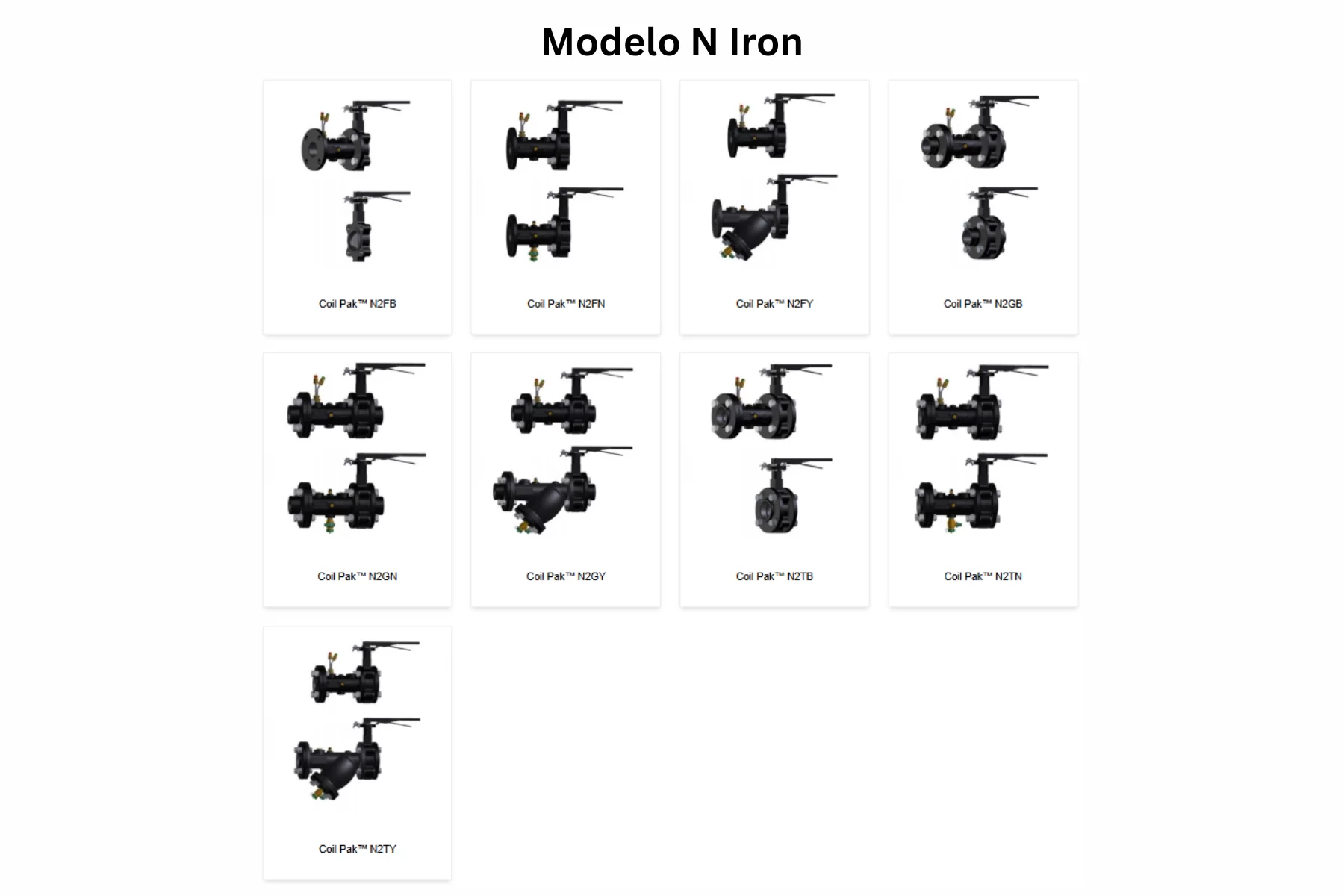

Modelo N Iron
La familia Modelo N Iron reúne los modelos N2FB, N2FN, N2FY, N2GB, N2GN, N2GY, N2TB, N2TN y N2TY. Esta serie trabaja como paquete de manual balancing coil piping package con Nextrol™ y TwinTube™ Pitot en el lado de retorno. Las fichas revisadas publican 175 PSIG y 250°F, lug type butterfly valve with infinite position top plate, hanging tag y precisión de ±1%. En N2FY además se integra 125# flanged Y-strainer, removable filter screen y blowdown/drain valve. El rango de flujo publicado para esta familia va de 71.00 GPM a 4,611.00 GPM en tamaños de 2½” a 12”.

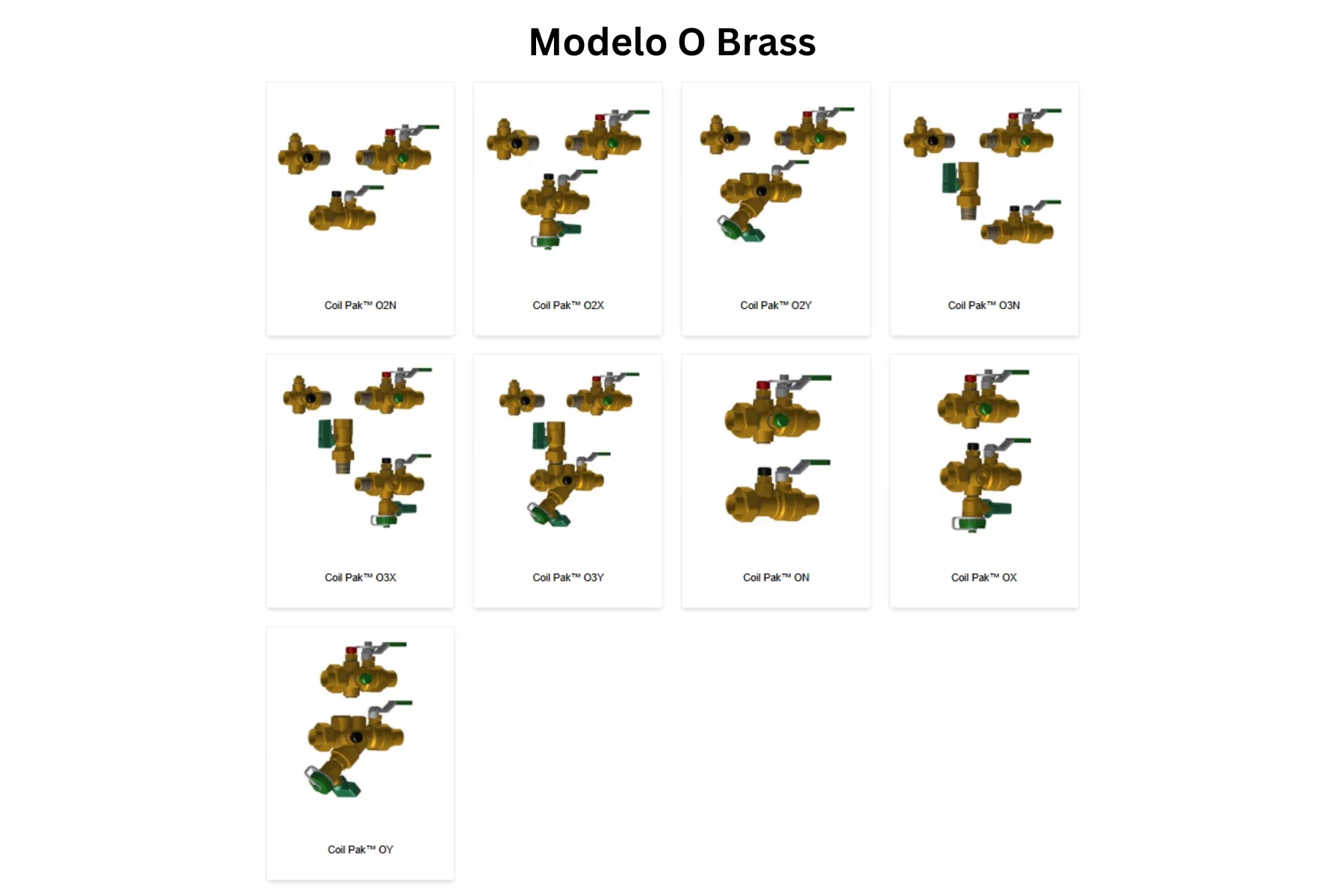

Modelo O Brass
La familia Modelo O Brass incluye los modelos O2N, O2X, O2Y, O3N, O3X, O3Y, ON, OX y OY. Son Coil Paks con calibrated manual flow control valve y modified venturi, lo que los vuelve atractivos cuando el proyecto busca balanceo manual más medición dentro del mismo arreglo. En la configuración O2Y, el retorno integra UltraXB Orturi™ XB con dos puertos de prueba y memory stop, mientras que el suministro utiliza UltraY™ UY con strainer, ball valve, unión, puerto de prueba y blowdown/drain valve. La serie trabaja a 600 WOG y 325°F, con precisión de ±3%, filtro removible, modified venturi, manual air vent y tamaños de ½” a 2½”. El rango de flujo publicado es de 0.18 GPM a 97.00 GPM según el tamaño.

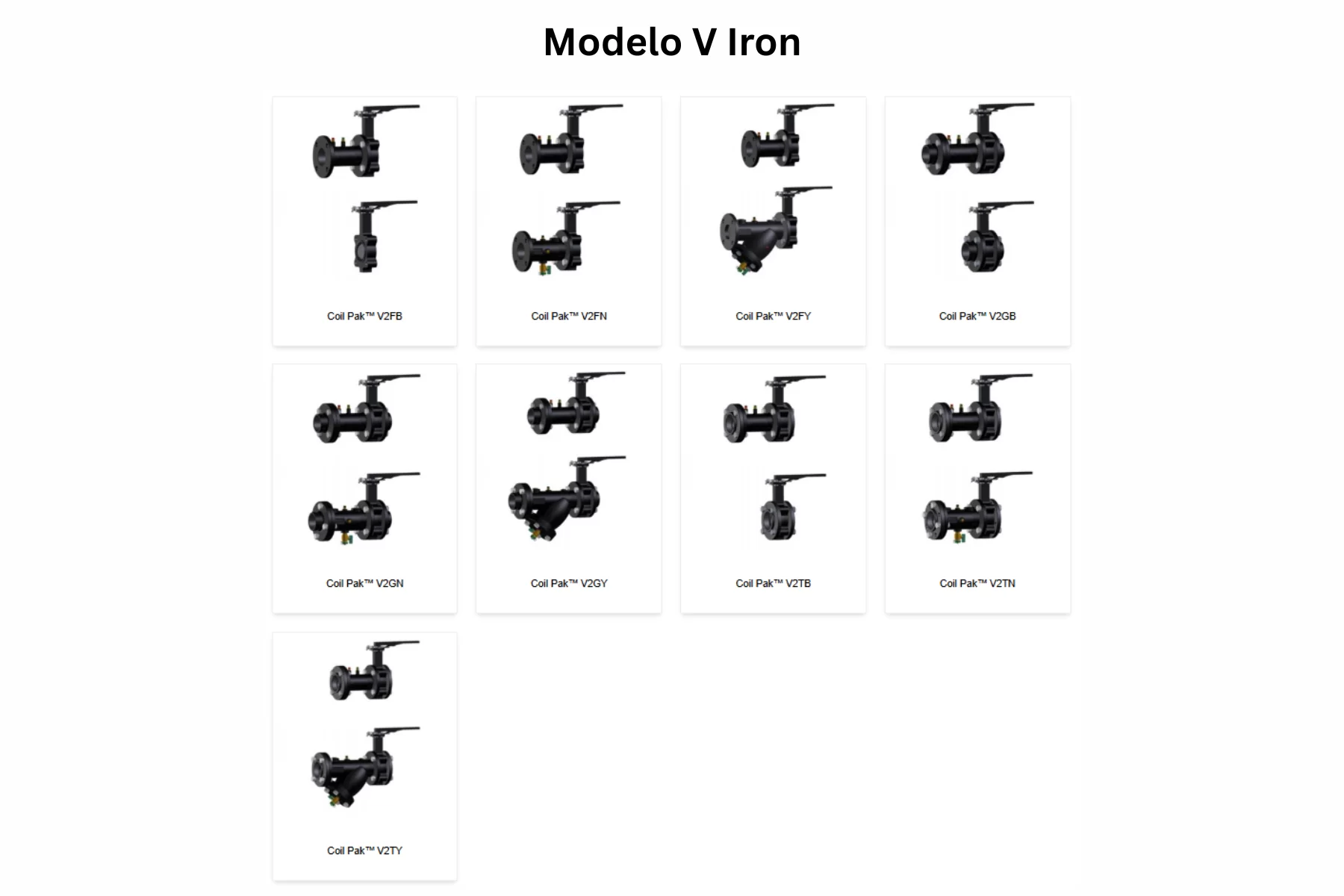

Modelo V Iron
La familia Modelo V Iron integra los modelos V2FB, V2FN, V2FY, V2GB, V2GN, V2GY, V2TB, V2TN y V2TY. En esta serie, el retorno trabaja con Nexus Venturi y válvula manual de control, mientras el lado de suministro cambia entre aislamiento, instrumentación o strainer según la configuración. En V2FB, el suministro se equipa con BV butterfly valve isolation valve; en V2FN, con NexTube™ NXFV combination instrument station; y en V2FY, con Strainex™ SXFV combination Y-strainer. La familia publica 225 PSIG y 250°F, venturi flow meter, precisión de ±3% y tamaños de 2½” a 12”. El rango de flujo publicado para V2FB va de 26.00 GPM a 3,300.00 GPM.

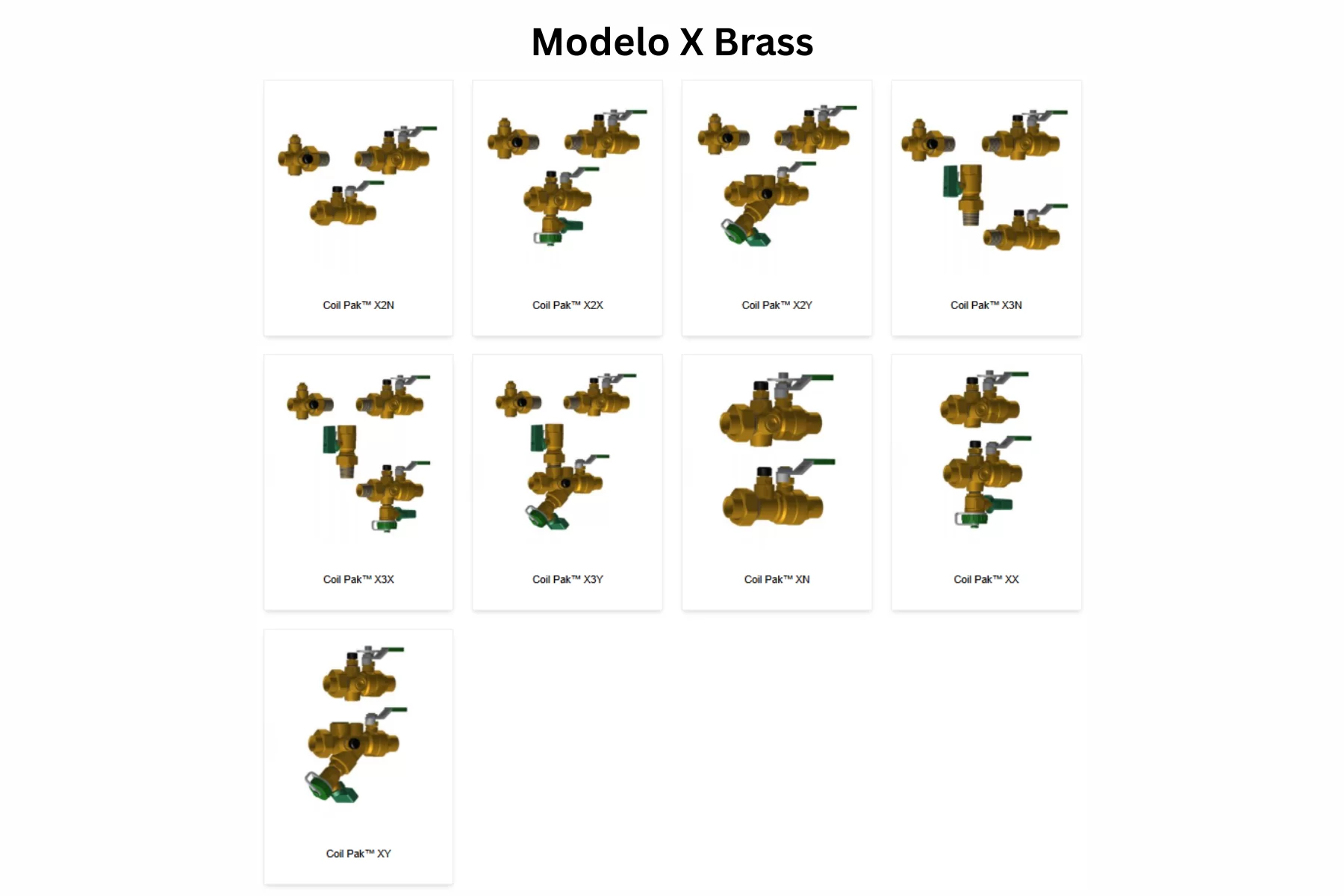

Modelo X Brass
La familia Modelo X Brass reúne X2N, X2X, X2Y, X3N, X3X, X3Y, XN, XX y XY. Son Coil Paks con UltraX™ UX en el lado de retorno y combinaciones de válvula o strainer en el suministro según la configuración. En X2N, el retorno integra UltraX™ UX combination ball valve and union end con memoria de ajuste, más UltraU™ UU union con manual air vent, y el suministro utiliza UltraNXP™ NXP. En X2Y, el suministro cambia a UltraY™ UY combination strainer, ball valve and union end con blowdown/drain. La serie trabaja a 600 WOG y 325°F, con cuerpos en forged brass ASTM B283, bolas en latón cromado, sellos Teflon, sellos de flecha dual FKM o-ring y tamaños de ½” a 1½”.
Configuraciones y componentes que puede integrar esta línea
Dentro de la familia Coil Paks, Nexus maneja combinaciones que permiten adaptar el paquete al objetivo del sistema. Hay arreglos con aislamiento simple, arreglos con estación de instrumentación, configuraciones con Y-strainer y blowdown/drain, opciones con automatic flow control valve, paquetes con PICV, arreglos con multi-turn manual balancing valve, soluciones con Nextrol™ / TwinTube™ Pitot y versiones con Nexus Venturi para lectura de caudal. También hay variantes con manual air vent, memory stop, pressure and temperature test plugs, gearbox with handwheel, thermometer well y distintos accesorios de integración.
¿Dónde se usan los Coil Paks Nexus?
Los Coil Paks Nexus son una solución muy práctica para aplicaciones donde se quiere ordenar y estandarizar la conexión al serpentín o equipo terminal, especialmente en fan coils, manejadoras, circuitos hidrónicos terminales, equipos con agua helada o agua caliente, y proyectos que requieren balanceo, instrumentación y mantenimiento más claros desde la etapa de especificación. Su variedad de familias permite cubrir desde arreglos compactos en latón para menores caudales hasta paquetes de hierro para circuitos de mayor tamaño.
FAQ: Preguntas frecuentes sobre Coil Paks Nexus
¿Qué tipos de Coil Paks Nexus manejamos?
Manejamos Coil Paks Nexus en latón y hierro, con familias para control automático de caudal, balanceo manual, PICV, ball valve flow control y venturi flow meter, además de configuraciones con instrumentación y strainers.
¿Qué rango de tamaños cubre la línea?
La línea completa de Coil Paks Nexus se maneja desde ½” hasta 24”, aunque cada subfamilia tiene sus propios rangos según material y configuración.
¿Hay Coil Paks Nexus con filtrado e instrumentación?
Sí. Dentro de la línea hay configuraciones con NexTube™ NXFV combination instrument station y también versiones con Strainex™ SXFV combination Y-strainer y blowdown/drain valve.
¿Hay opciones para control automático y también para balanceo manual?
Sí. La familia incluye paquetes con automatic flow control valve, paquetes con manual balancing valve, arreglos con multi-turn flow control, variantes con TwinTube™ Pitot y opciones con Venturi flow meter o PICV.
¿Qué familia conviene para un proyecto con requerimiento de medición?
Cuando además del arreglo hidráulico se busca lectura o verificación de caudal, destacan las familias con modified venturi, Nexus Venturi o integrated measuring venturi, como Modelo O Brass, Modelo V Iron y Modelo D Brass.
