En Proveedora Térmica integramos Bypass Kits Nexus para proyectos HVAC con agua helada y agua caliente donde es importante proteger serpentines, válvulas de control, válvulas de balanceo, intercambiadores y otros componentes sensibles durante el proceso de limpieza y puesta en marcha del sistema. La línea reúne cuatro configuraciones principales: BKF, BKFC, BKU y BKUC, todas dentro de la categoría de Balance & Control de Nexus.
Estos kits están pensados como una solución permanente de bypass y flushing, no como un arreglo improvisado de obra. La familia permite realizar flushing en sentido directo o inverso sin retirar elementos como strainers, cartuchos de control de flujo, reguladores diferenciales u otros componentes internos del circuito. Esto ayuda a proteger el equipo terminal y a mantener una instalación más ordenada, repetible y fácil de especificar.
La serie UltraBK™ trabaja en tamaños de ½” a 2” y, en sus configuraciones principales, maneja una base de 600 WOG y 325°F, con construcción en latón forjado, asientos Teflon™, sellos FKM y distintos arreglos de tees y válvulas según el modelo. Además, la línea contempla opciones de manual air vent, extension kits, pressure / temperature test plug extension, short lever handle y suministro “Bagged & Tagged” para identificación y almacenamiento.
¿Qué resuelven los Bypass Kits Nexus?
En sistemas hidrónicos nuevos o intervenidos, el flushing previo a la operación es una etapa clave para retirar residuos de instalación y proteger los componentes que permanecerán trabajando en el circuito. Los Bypass Kits Nexus permiten desviar el flujo durante esa fase para evitar que la suciedad llegue a componentes sensibles conectados al sistema. También facilitan el proceso cuando se requiere hacer flushing sin desmontar partes internas del arreglo.
Para proyectos con múltiples serpentines o equipos terminales, esta familia ayuda a estandarizar la instalación y a definir desde especificación una solución más clara para limpieza, protección y servicio. En lugar de recurrir a bypass temporales o mangueras flexibles, se integra un conjunto permanente que queda listo para operación, mantenimiento y futuras intervenciones.
Modelos de Bypass Kit Nexus

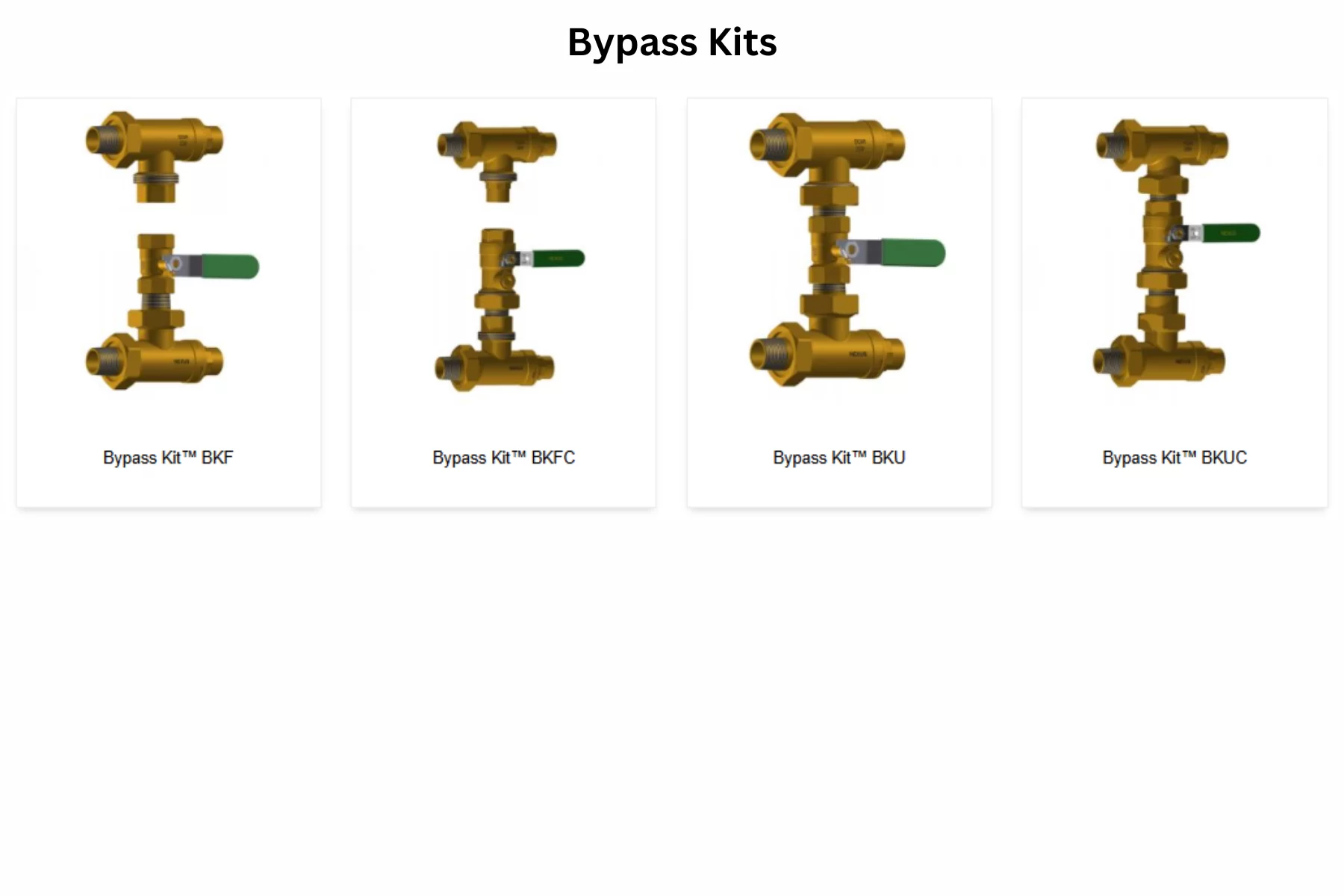

La línea se compone de cuatro modelos principales: BKF, BKFC, BKU y BKUC. Todos pertenecen a la misma familia, pero cambian en la configuración del bypass, el tipo de válvula integrada y la disposición de tees de unión o unión fija.
Bypass Kit™ BKF
El BKF es un Pre-Configured Flushing Bypass Valve Kit equipado con UltraT™ UTU double union end tee, UltraT™ UTF union end tee y SBV ball valve. Esta configuración integra una conexión de bypass flexible, con válvula de aislamiento al tamaño de la línea.
Especificaciones del BKF
El BKF trabaja a 600 WOG y 325°F. Se publica con extremo fijo disponible en FNPT, SWT, NexPress™ y NexLok™, extremos unión intercambiables, O-ring seals, blowout-proof shafts, double shaft seals y line size isolation valve. El cuerpo y extremo fijo son de Forged Brass ASTM B283; la flecha es de brass; la bola es de hard chrome plated brass; los asientos de bola son Teflon; los sellos de flecha son dual FKM o-rings; las tees y extremos fijos son de forged brass ASTM B283; el sello de unión es FKM o-ring; y las tuercas y tail pieces son de brass.
Tamaños y conexiones del BKF
El BKF se maneja de ½” a 2”. Las conexiones publicadas para esta serie son FNPT, Sweat y NexPress, y la guía de pedido cubre modelos BKF/BKU en el rango ½” a 2”, con la consideración de que el tamaño del union end no debe exceder el tamaño del fixed end.
Accesorios disponibles para BKF
Dentro de esta serie se contemplan accesorios como Hanging Tag, Extension Kits, Pressure / Temperature Test Plug Extension, Manual Air Vent y Short Lever Handle. También hay disponibilidad de componentes opcionales como bola sólida de acero inoxidable y vástago inoxidable dentro de la familia de bypass & flush kits.
¿Cuándo conviene BKF?
El BKF es una muy buena opción cuando se busca un kit de bypass y flushing con configuración compacta, válvula de bola estándar y bypass flexible dentro de una instalación hidrónica con conexiones pequeñas o medianas. Resulta especialmente útil cuando el proyecto requiere una solución permanente y ordenada para proteger el equipo terminal durante limpieza y arranque.
Bypass Kit™ BKFC
El BKFC es un Pre-Configured Flushing Bypass Valve Kit equipado con UltraT™ UTU double union end tee, UltraT™ UTF union end tee y NXP ball valve with optional accessory port. Igual que el BKF, trabaja con flexible bypass connection, pero agrega una válvula NXP con puerto opcional para accesorios, lo que le da más posibilidades de integración dentro del arreglo.
Especificaciones del BKFC
El BKFC trabaja a 600 WOG y 325°F. Maneja extremos fijos en FNPT, SWT y NexPress™, extremos unión intercambiables, O-ring seals, blowout-proof shafts, double shaft seals y line size isolation valve. Su base de materiales mantiene la misma plataforma de la familia: Body & Fixed End en Forged Brass ASTM B283, flecha de brass, bola de hard chrome plated brass, asientos Teflon, sellos de flecha dual FKM o-rings, sellos de unión FKM o-ring, y tail pieces / union nut en brass.
Tamaños y conexiones del BKFC
El BKFC se maneja de ½” a 2”. En su guía de pedido, esta serie comparte rango con BKUC dentro de ½” a 2” y se identifica como una configuración donde el bypass lleva un union y un fixed end, mientras que BKUC trabaja con dos union ends. También aquí aplica el criterio de que el tamaño del union end no debe exceder el tamaño del fixed end.
Accesorios disponibles para BKFC
La plataforma BKFC contempla Hanging Tag, Extension Kits, Pressure / Temperature Test Plug Extension, Manual Air Vent y Short Lever Handle. La serie también forma parte de la familia UltraBK™ con disponibilidad de accesorios extendidos para facilitar operación y servicio.
¿Cuándo conviene BKFC?
El BKFC funciona muy bien cuando además del bypass y flushing se busca una configuración con NXP ball valve y posibilidad de integrar accesorios desde la válvula de bypass. Es una solución conveniente para instalaciones donde el nivel de detalle en servicio y acceso importa desde la etapa de selección.
Bypass Kit™ BKU
El BKU es un Pre-Configured Flushing Bypass Valve Kit equipado con dos UltraT™ UTU double union end tees y SBV ball valve. A diferencia del BKF, esta versión trabaja con fixed bypass connection, conservando válvula de bola SBV y la plataforma base de la familia UltraBK™.
Especificaciones del BKU
El BKU trabaja a 600 WOG y 325°F. Se publica con extremo fijo disponible en FNPT, SWT, NexPress™ y NexLok™, extremos unión intercambiables, O-ring seals, blowout-proof shafts, double shaft seals, line size isolation valve y fixed bypass connection. Sus materiales publicados son: Body & Fixed End en Forged Brass ASTM B283, handle & nut en zinc plated / handle PVC coated, flecha de brass, bola de hard chrome plated brass, asientos Teflon, sellos de flecha dual FKM o-rings, tees y fixed ends de forged brass ASTM B283, union seals FKM o-ring, y tail pieces / union nut en brass.
Tamaños y conexiones del BKU
El BKU se maneja de ½” a 2”. Las conexiones publicadas incluyen FNPT, Sweat y NexPress, y la guía de pedido BKF/BKU cubre esta familia en tamaños ½” a 2”. La misma guía indica que el union end size no debe exceder el fixed end size.
Accesorios disponibles para BKU
En BKU se contemplan Hanging Tag, Manual Air Vent y Short Lever Handle como accesorios publicados en la ficha visible, además de los accesorios opcionales de la familia para operación y protección del sistema.
¿Cuándo conviene BKU?
El BKU es una alternativa muy sólida cuando se busca una solución de bypass permanente con dos double union end tees y una configuración más directa para flushing y protección de los componentes terminales. Es una buena elección para proyectos que privilegian simplicidad de integración y continuidad del arreglo dentro del mismo rango compacto de tamaño.
Bypass Kit™ BKUC
El BKUC es un Pre-Configured Flushing Bypass Valve Kit equipado con dos UltraT™ UTU double union end tees y NXP ball valve with optional accessory port. Esta configuración combina la base de bypass fijo con una válvula NXP preparada para integrar puerto opcional de accesorio.
Especificaciones del BKUC
El BKUC trabaja a 600 WOG y 325°F. Se publica con extremo fijo disponible en FNPT, SWT, NexPress™ y NexLok™, extremos unión intercambiables, O-ring seals, blowout-proof shafts, double shaft seals, line size isolation valve y fixed bypass connection. En materiales mantiene la misma plataforma: Forged Brass ASTM B283 en cuerpo y fixed end, flecha de brass, bola de hard chrome plated brass, asientos Teflon, sellos de flecha dual FKM o-rings, sello de unión FKM o-ring y piezas de unión en brass.
Tamaños y conexiones del BKUC
El BKUC se maneja de ½” a 2”. En la guía de pedido BKFC/BKUC, esta serie aparece dentro del rango ½” a 2” y se identifica como la variante con dos union ends, a diferencia del BKFC, que trabaja con un union y un fixed end. También aplica aquí la limitante de que el union end size no debe exceder el fixed end size.
Accesorios disponibles para BKUC
La plataforma BKUC contempla Hanging Tag, Extension Kits, Pressure / Temperature Test Plug Extension, Manual Air Vent y Short Lever Handle. Además, la familia completa admite opciones de bola y vástago inoxidable, así como accesorios extendidos para instalación y servicio.
¿Cuándo conviene BKUC?
El BKUC es una excelente opción cuando el proyecto requiere la plataforma de fixed bypass connection con NXP ball valve y puerto opcional para accesorios. Da una solución más integrada para instalaciones donde el acceso a puntos auxiliares y la estandarización del arreglo tienen valor desde el diseño.
Diferencias entre BKF, BKFC, BKU y BKUC
Aunque los cuatro modelos pertenecen a la misma familia y comparten base de presión, temperatura, materiales y rango de tamaño, su diferencia principal está en la geometría del bypass y en el tipo de válvula integrada. BKF y BKFC trabajan con flexible bypass connection; BKU y BKUC trabajan con fixed bypass connection. BKF y BKU integran SBV ball valve; BKFC y BKUC integran NXP ball valve with optional accessory port. Además, BKF/BKFC combinan un UTU double union end tee y un UTF union end tee, mientras que BKU/BKUC integran dos UTU double union end tees.
Dicho de forma práctica, la decisión entre una serie y otra normalmente gira alrededor de tres preguntas: si el proyecto necesita bypass flexible o fijo, si conviene una solución con SBV o con NXP y puerto opcional, y qué disposición de tees facilita más la conexión al arreglo existente.
Especificaciones generales de la familia UltraBK™
Para esta línea, las especificaciones generales más importantes quedan así:
Presión y temperatura
La familia se publica para 600 WOG y 325°F en tamaños 2” y menores.
Materiales
El conjunto trabaja con forged brass ASTM B283 en cuerpo, fixed ends y tees; brass en flecha; hard chrome plated brass en la bola; Teflon en asientos; dual FKM o-rings en sellos de flecha; y FKM o-ring en sellos de unión.
Tamaños
Los cuatro modelos se manejan de ½” a 2”.
Conexiones
La familia contempla configuraciones en FNPT, SWT, NexPress™ y, en varias series y guías de pedido, también NexLok™ / Push según configuración.
Opciones y accesorios
La familia contempla manual air vent, extended pressure and temperature test plugs, extended handles, hanging tag, short lever handle y opción de solid stainless steel ball y stainless steel valve stem.
Garantía
La especificación publicada para la familia indica 5-year product warranty.
Aplicaciones de los Bypass Kits Nexus
Esta línea resulta especialmente útil en proyectos donde se necesita proteger coils, control valves, balancing valves, heat exchangers y otros componentes limpios de fábrica antes de que el sistema entre a operación. También ayuda en instalaciones donde se busca dejar definido desde proyecto un método permanente de flushing sin recurrir a soluciones temporales de obra.
En edificios comerciales, hospitales, universidades, hoteles, plantas y aplicaciones institucionales, un bypass de este tipo ayuda a conservar el orden del sistema y a reducir el riesgo de que residuos de instalación dañen componentes de control o restricción de flujo. Cuando se trabaja con muchos equipos terminales o arreglos repetitivos, esta familia también ayuda a homologar la instalación.
FAQ: Preguntas frecuentes sobre Bypass Kits Nexus
¿Qué modelos de Bypass Kit Nexus manejamos?
Manejamos los modelos BKF, BKFC, BKU y BKUC dentro de la línea Nexus para Balance & Control.
¿Qué diferencia hay entre BKF y BKU?
Ambos forman parte de la misma familia y ambos usan SBV ball valve, pero BKF trabaja con flexible bypass connection y combina un UTU double union end tee con un UTF union end tee, mientras BKU trabaja con fixed bypass connection y usa dos UTU double union end tees.
¿Qué diferencia hay entre BKFC y BKUC?
Ambos usan NXP ball valve with optional accessory port. La diferencia principal es que BKFC trabaja con flexible bypass connection y BKUC con fixed bypass connection; además, BKFC combina un union y un fixed end, mientras BKUC trabaja con dos union ends.
¿Qué tamaños maneja esta línea?
Los modelos BKF, BKFC, BKU y BKUC se manejan de ½” a 2”.
¿Para qué sirve un bypass kit en un sistema hidrónico?
Sirve para bypassear y hacer flushing en serpentines, válvulas de control, válvulas de balanceo, intercambiadores y otros equipos sensibles, ayudando a evitar que residuos del sistema los dañen antes de entrar en operación.
¿La línea tiene opciones de accesorios?
Sí. La familia contempla manual air vents, pressure / temperature test plug extensions, extension kits, handles y otras opciones de integración y servicio.
Cotiza hoy Bypass Kits Nexus con Proveedora Térmica
En Proveedora Térmica ayudamos a seleccionar Bypass Kits Nexus de acuerdo con el tipo de equipo terminal, el tamaño de la línea, la conexión requerida, la estrategia de flushing y el nivel de integración que necesita el proyecto. Si buscas una solución permanente para proteger y poner en marcha tu sistema hidrónico con mayor orden, te ayudamos a definir el modelo adecuado. Contáctanos para preparar tu cotización a la medida de tu proyecto. Damos asesorías personalizadas y entregas a todo México.
