En Proveedora Térmica integramos soluciones Nexus para medición, verificación, filtrado y servicio dentro de sistemas HVAC con agua helada y agua caliente. Esta categoría reúne tres grupos clave dentro de la línea de Balancing & Control: Instrumentation Stations, Metering Kits y Strainers, con opciones compactas para equipos terminales y versiones de mayor diámetro para circuitos principales, aislamiento, limpieza y puesta en marcha.
Dentro de esta familia se agrupan las estaciones de instrumentación NexTube™ NXF, NXFV, NXG, NXGV, NXT, NXTV y UltraUB Orturi™; los kits de medición Automatic Flow Control Meter Kit – MKA y Manual Flow Control Meter Kit – MKM; y los strainers Strainex™ SXF, SXFS – Stainless Steel, SXFV, SXG, SXGV, SXT, SXTV, UltraY™ UY, YSF, YSS y YSXS – Stainless Steel. Con esta combinación es posible cubrir desde puertos de prueba y verificación de flujo hasta filtrado con canastilla removible, blowdown, aislamiento e instrumentación dentro de un mismo arreglo.
¿Qué ventajas ofrece esta línea Nexus?
Esta familia ayuda a resolver cuatro necesidades frecuentes del sistema hidrónico: medir, verificar, proteger y dar servicio. Las estaciones de instrumentación permiten incorporar puertos y accesorios para lectura y mantenimiento; los metering kits facilitan pruebas en válvulas automáticas o manuales; y los strainers ayudan a retener residuos antes de que lleguen a componentes más sensibles del sistema. También hay configuraciones con válvula mariposa integrada, blowdown, puertos adicionales y versiones en acero inoxidable para aplicaciones más exigentes.

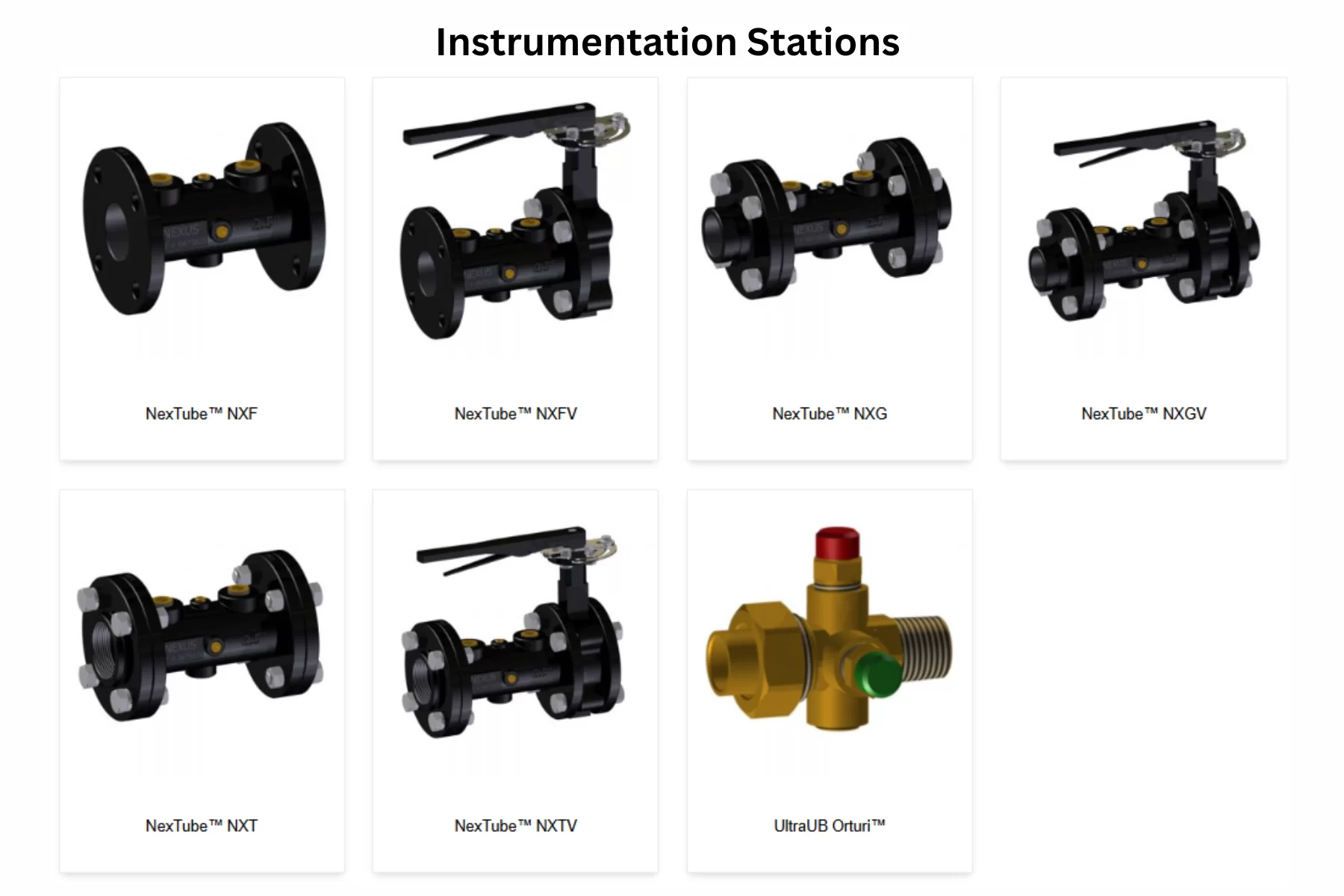

Instrumentation Stations Nexus
La línea de Instrumentation Stations está pensada para integrar puntos de acceso, purga, medición y servicio directamente en el arreglo hidráulico. En Nexus esta familia se compone de las series NexTube™ en hierro para mayores diámetros y UltraUB Orturi™ en latón para rangos compactos con medición por venturi modificado.
NexTube™ NXF
La NexTube™ NXF es una instrument station con puertos opcionales para accesorios. Trabaja con cuerpo de hierro fundido ASTM A126 Class B, presión publicada de 200 PSIG (water @ 250°F), base de material a 175 PSIG (water @ 250°F) y bridas estándar 125# Class B. Se maneja en tamaños de 2½” a 12”, por lo que es una opción muy útil cuando se requiere instrumentación en líneas mayores sin integrar válvula mariposa dentro del mismo cuerpo.
NexTube™ NXFV
La NexTube™ NXFV integra estación de instrumentación con butterfly valve y puertos opcionales. Trabaja con cuerpo de hierro fundido ASTM A126 Class B, presión de diseño publicada de 200 PSIG (water @ 250°F), base de material a 175 PSIG (water @ 250°F) y bridas 125# Class B. La válvula mariposa es de hierro fundido con recubrimiento epóxico, tipo lug, con 225 PSIG, 250°F, disco de acero inoxidable y eje inoxidable 416. Esta serie cubre tamaños de 2½” a 12” y acepta accesorios como automatic air vent, manual air vent, blowdown vent/drain, gearbox with hand wheel, thermometer well, manual air vent extended, pressure / temperature test plug y pressure / temperature test plug extension.
NexTube™ NXG
La NexTube™ NXG es la versión de estación de instrumentación con grooved end. Trabaja con cuerpo de hierro fundido ASTM A126 Class B, presión publicada de 200 PSIG (water @ 250°F), base de material a 175 PSIG (water @ 250°F) y grooved adapters en ductile iron ASTM A395. Se maneja en tamaños de 2½” a 12” y puede incorporar accesorios como automatic air vent, manual air vent, blowdown vent/drain, thermometer well, manual air vent extended y pressure / temperature test plugs.
NexTube™ NXGV
La NexTube™ NXGV combina estación de instrumentación grooved con butterfly valve. Mantiene el cuerpo en cast iron ASTM A126 Class B, presión publicada de 200 PSIG (water @ 250°F), base de material a 175 PSIG (water @ 250°F) y grooved adapters en ductile iron ASTM A395. La válvula mariposa es de hierro fundido con recubrimiento epóxico, tipo lug, con 225 PSIG, 250°F, disco inoxidable y eje inoxidable 416. Esta serie cubre tamaños de 2½” a 12” y puede integrar accesorios como gearbox with hand wheel, blowdown, air vents, thermometer well y extensiones para puertos de prueba.
NexTube™ NXT
La NexTube™ NXT es la estación de instrumentación con threaded end. Trabaja con cuerpo de hierro fundido ASTM A126 Class B, presión publicada de 200 PSIG (water @ 250°F), base de material a 175 PSIG (water @ 250°F) y threaded adapters en ductile iron ASTM A395. En esta plataforma, el tamaño publicado es 2½”, y puede integrar accesorios como hanging tag, automatic air vent, manual air vent, blowdown vent/drain, thermometer well, manual air vent extended, pressure / temperature test plug y pressure / temperature test plug extension.
NexTube™ NXTV
La NexTube™ NXTV agrega butterfly valve a la plataforma roscada. La ficha visible la presenta como threaded end instrument station with butterfly valve, con cuerpo de hierro fundido ASTM A126 Class B, presión publicada de 200 PSIG (water @ 250°F), butterfly valve epoxy coated, stainless steel disk, stainless steel shaft, base de material a 175 PSIG (water @ 250°F) y threaded adapters en ductile iron ASTM A395. El tamaño publicado es 2½”, y puede integrar accesorios como gearbox with hand wheel, air vents, blowdown, thermometer well y puertos de prueba.
UltraUB Orturi™
La UltraUB Orturi™ es la opción compacta de instrumentación Nexus en latón. Combina metering station, modified venturi y union end, e incluye de serie dos pressure and temperature test plugs y un puerto adicional para accesorios. Trabaja a 600 WOG y 325°F, con extremos fijos disponibles en FNPT, SWT y MNPT, unión intercambiable, precisión de ±3%, cuerpo en forged DZR brass, modified venturi en brass y sello de unión FKM o-ring. Se maneja de ½” a 2” con rangos de flujo publicados de 0.18–6.60 GPM en ½”, 0.80–31.00 GPM en ¾” y 1”, 10.00–56.00 GPM en 1¼” y 1½”, y 18.00–97.00 GPM en 2”. También admite accesorios como automatic air vent, manual air vent, blowdown vent/drain y pressure / temperature test plug extension.

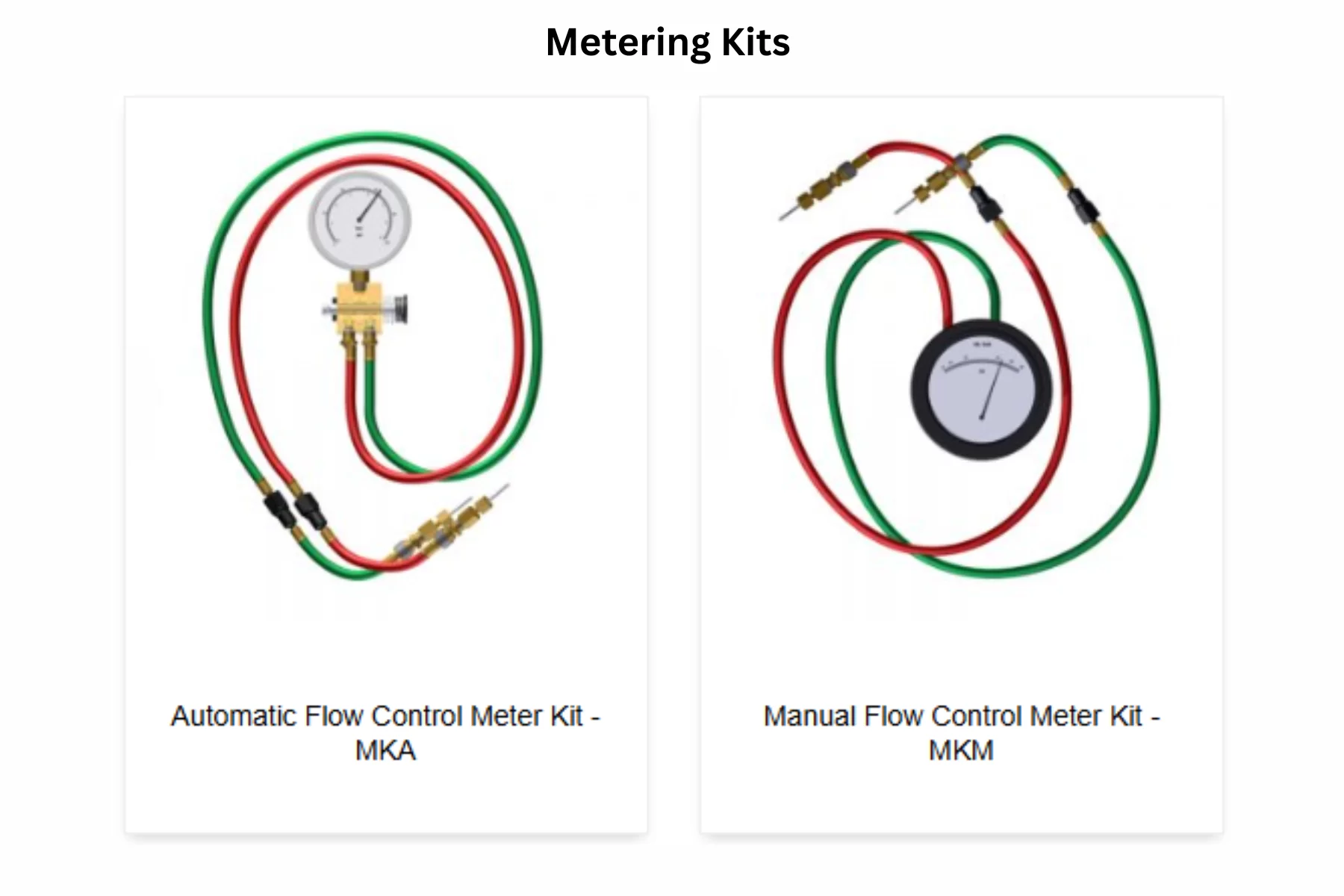

Metering Kits Nexus
Los Metering Kits Nexus completan esta familia con equipos portátiles para diagnóstico, balanceo y verificación en campo. La línea está formada por el Automatic Flow Control Meter Kit – MKA y el Manual Flow Control Meter Kit – MKM, pensados para trabajar con válvulas automáticas o manuales según el tipo de sistema.
Automatic Flow Control Meter Kit – MKA
El MKA es un test kit for automatic flow control valves. Se publica como Portable Test Kit / Automatic Flow Control Valve Meter Kit, con rango de 0–100 PSI, capacidad de 500 PSIG, temperatura de trabajo de 32°F a 200°F, estuche compacto, carátula de 4”, mangueras de 5 ft codificadas por color, filtros removibles de 90 micrones, Schrader couplers, adaptadores para sonda PT y precisión de 3-2-3% ANSI B40.1, Grade B. En materiales, el cuerpo del manómetro es de stainless steel, la lente es de acrylic, los diales son de aluminum, glycerine filled, el estuche es de molded plastic, las mangueras son de nitrile jacket and liner y las terminales son de brass.
Manual Flow Control Meter Kit – MKM
El MKM es un differential pressure balancing kit for manual flow control valves. Se publica como Portable Test Kit / Manual Balancing Flow Control Valve Meter Kit, con rango de 0–300 PSI, capacidad de 500 PSIG, temperatura de trabajo de 32°F a 180°F, carátula de 4½”, differential pressure diaphragm, mangueras de 5 ft codificadas por color, filtros removibles de 90 micrones, Schrader couplers, adaptadores PT, laminated balancing flow charts y precisión de 5% full scale (ascending). En materiales, el gauge case es de anodized aluminum, la lente es de acrylic, los internos combinan Buna, brass y 316 stainless steel, el estuche es de molded plastic, las mangueras son de nitrile jacket and liner y las terminales son de brass. La escala publicada incluye 0–50, 0–100 y 0–300 inches of H2O.

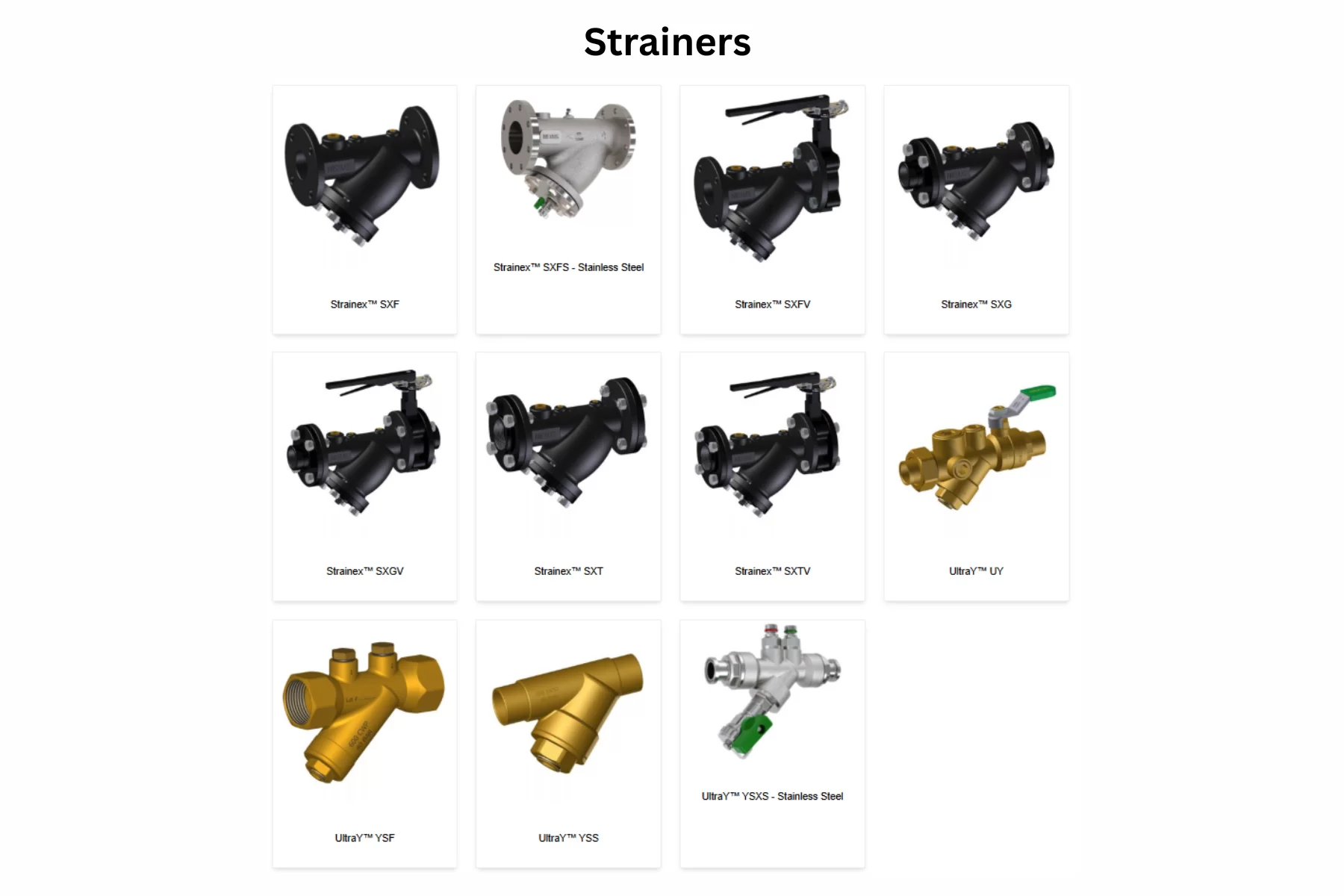

Strainers Nexus
La familia de Strainers Nexus cubre soluciones en hierro, latón y acero inoxidable. Aquí se integran modelos para filtrado en líneas principales, paquetes con válvula mariposa, versiones compactas con válvula de bola y unión, y opciones inoxidables para aplicaciones donde la resistencia a la corrosión es especialmente importante.
Strainex™ SXF
El Strainex™ SXF es un Y-Strainer con puertos opcionales para accesorios. Trabaja a 175 PSIG y 250°F, con conexión flange x flange, canastilla removible, cuerpo y extremos fijos en cast iron ASTM A126, y pantallas en 304 stainless steel ASTM A-167. Se maneja de 2½” a 12” y publica CV de 108.00 en 2½”, 205.00 en 3”, 251.00 en 4”, 400.00 en 5”, 540.00 en 6”, 980.00 en 8”, 1,500.00 en 10” y 2,100.00 en 12”. La serie puede integrar automatic air vent, manual air vent, blowdown vent/drain, hanging tag, pressure / temperature test plug, pressure / temperature test plug extension y thermometer well.
Strainex™ SXFV
El Strainex™ SXFV agrega butterfly valve a la base del SXF. Trabaja a 175 PSIG y 250°F, con conexión flange x lug, canastilla removible, cuerpo en cast iron ASTM A126, pantalla en 304 stainless steel ASTM A-167, y válvula mariposa de epoxy coated cast iron, tipo lug, con 225 PSIG, 250°F, 304 stainless steel disk y 416 stainless steel shaft. Se maneja de 2½” a 12” y funciona bien cuando, además de filtrado, se requiere aislamiento integrado dentro del mismo conjunto.
Strainex™ SXG
El Strainex™ SXG es la versión ranurada del strainer de hierro. Trabaja a 175 PSIG y 250°F, con conexión groove x groove, canastilla removible, cuerpo en cast iron ASTM A126, pantallas en 304 stainless steel ASTM A-167, studs & nuts zinc plated steel y grooved adapters en ductile iron ASTM A395. Se maneja de 2½” a 12” y mantiene los mismos CV publicados del SXF: 108.00, 205.00, 251.00, 400.00, 540.00, 980.00, 1,500.00 y 2,100.00 según el tamaño.
Strainex™ SXGV
El Strainex™ SXGV es la versión ranurada con válvula mariposa integrada. Trabaja a 175 PSIG y 250°F, con conexión groove x groove, canastilla removible, cuerpo en cast iron ASTM A126, pantalla en 304 stainless steel ASTM A-167, válvula mariposa de epoxy coated cast iron, tipo lug, con 225 PSIG, 250°F, disco 304 stainless steel y eje 416 stainless steel. Esta serie se maneja de 2½” a 12” y es una alternativa muy práctica cuando se quiere filtrado y aislamiento en una sola pieza de línea ranurada.
Strainex™ SXT
El Strainex™ SXT es la versión roscada del strainer de hierro. Trabaja a 175 PSIG y 250°F, con conexión FNPT x FNPT, canastilla removible, cuerpo en cast iron ASTM A126, pantalla en 304 stainless steel ASTM A-167 y threaded adapters en ductile iron ASTM A395. La ficha visible publica tamaño 2½” y CV de 108.00, además de accesorios como automatic air vent, manual air vent, manual air vent extension, blowdown vent/drain, hanging tag, pressure / temperature test plug, pressure / temperature test plug extension y thermometer well.
Strainex™ SXTV
El Strainex™ SXTV suma válvula mariposa a la plataforma roscada. Trabaja a 175 PSIG y 250°F, con conexión FNPT x FNPT, canastilla removible, cuerpo en cast iron ASTM A126, pantalla en 304 stainless steel ASTM A-167, válvula mariposa de epoxy coated cast iron, tipo lug, con 225 PSIG, 250°F, disco 304 stainless steel y eje 416 stainless steel. Esta serie es útil cuando se requiere filtrado y aislamiento en una misma conexión roscada.
Strainex™ SXFS – Stainless Steel
El Strainex™ SXFS – Stainless Steel es la versión inoxidable de la línea de strainers Nexus para aplicaciones más exigentes. Se presenta como un strainer para ambientes demandantes, incluyendo data centers y aplicaciones críticas. Está disponible de 4” a 10”, trabaja a 175 PSIG y 250°F, utiliza 316L stainless steel en cuerpo y pantallas, y maneja canastilla removible en mallas 5, 20, 40 y 60 mesh. La ficha visible publica CV de 251 en 4”, 540 en 6”, 980 en 8” y 1,500 en 10”.
UltraY™ UY
La UltraY™ UY combina strainer, ball valve y union end con puertos opcionales para accesorios. Trabaja a 600 WOG y 325°F, con extremos fijos disponibles en FNPT, SWT, NexPress™ y NexLok™, unión intercambiable, eje blowout-proof y double shaft seals. En materiales utiliza forged DZR brass en cuerpo y extremo fijo, hard chrome plated brass en la bola, sellos Teflon y dual FKM o-rings. Se maneja de ½” a 2½” y publica CV de 5.50 en ½”, ¾” LO y 1” LO; 9.00 en ¾” STD, 1” STD y 1¼” LO; 28.00 en 1¼” STD y 1½”; y 68.00 en 2” y 2½”. También acepta accesorios como automatic air vent, manual air vent, blowdown vent/drain, pressure / temperature test plug, pressure / temperature test plug extension, manual air vent extended, extended handle y short lever handle.
UltraY™ YSF
La UltraY™ YSF es un Y-strainer en latón con puertos opcionales y conexión FNPT x FNPT. Trabaja a 600 WOG y 325°F, con cuerpo, tapas y extremos en forged brass ASTM B283, sello de tapa FKM O-ring y pantalla 20 mesh 304 stainless steel, con opción 40 mesh. Se maneja de ½” a 1” y publica CV de 5.50 en ½”, 9.00 en ¾” y 9.00 en 1”. También admite accesorios como blowdown vent/drain, plug, hanging tag, pressure / temperature test plug y pressure / temperature test plug extension.
UltraY™ YSS
La UltraY™ YSS es la variante con conexión SWT x SWT. La ficha visible la presenta como Y-strainer con puertos opcionales, con 600 WOG y 325°F y CV publicados de 5.50 en ½”, 9.00 en ¾” y 13.00 en 1”. Esta serie funciona bien cuando el proyecto requiere la misma lógica compacta del UltraY, pero en conexión soldable.
UltraY™ YSXS – Stainless Steel
La UltraY™ YSXS – Stainless Steel es la versión compacta inoxidable de UltraY. Está disponible de ½” a 2”, trabaja a 600 WOG y 250°F, con conexiones Tri-Clamp y BSPP, cuerpo y extremos en 316L stainless steel, sellos FKM O-Ring y canastilla removible en 20, 40 y 60 mesh. La ficha la posiciona para aplicaciones exigentes, incluyendo data centers y otras aplicaciones críticas, y contempla accesorios como Hanging Tag, Pressure / Temperature Test Plug Extension y Blow-Down.
¿Cómo elegir entre instrumentación, metering kits y strainers Nexus?
Cuando el objetivo principal es incorporar puertos de servicio, lectura, purga o acceso al circuito, la familia NexTube™ y UltraUB Orturi™ es la base correcta. Cuando el sistema ya cuenta con válvulas Nexus y se necesita medir o verificar desempeño en campo, los equipos MKA y MKM cubren la parte de diagnóstico y balanceo. Y cuando el enfoque está en proteger el sistema contra residuos, facilitar blowdown y mantener limpieza en línea, la familia Strainex™ y UltraY™ ofrece soluciones de hierro, latón o inoxidable según el tamaño, el tipo de conexión y el nivel de exigencia del proyecto.
Aplicaciones donde esta línea Nexus aporta valor
Esta página agrupada es especialmente útil para proyectos con fan coils, manejadoras, serpentines, circuitos hidrónicos terminales, líneas principales, cuartos mecánicos, data centers, hospitales, edificios comerciales e instalaciones donde mantenimiento e instrumentación deben resolverse desde la selección del componente. Las versiones en hierro cubren diámetros mayores y arreglos más robustos; las soluciones en latón son ideales para paquetes compactos; y las versiones inoxidables agregan resistencia a corrosión y durabilidad en ambientes más demandantes.
FAQ: Preguntas frecuentes sobre instrumentación, metering kits y strainers Nexus
¿Qué soluciones Nexus de instrumentación manejamos?
Manejamos NexTube™ NXF, NXFV, NXG, NXGV, NXT, NXTV y UltraUB Orturi™, con opciones bridada, ranurada, roscada y compacta en latón con venturi modificado.
¿Qué metering kits Nexus manejamos?
Manejamos el Automatic Flow Control Meter Kit – MKA para válvulas automáticas y el Manual Flow Control Meter Kit – MKM para válvulas manuales y balanceo diferencial.
¿Qué strainers Nexus se pueden integrar en un proyecto?
Dentro de esta página se pueden integrar Strainex™ SXF, SXFS, SXFV, SXG, SXGV, SXT, SXTV, UltraY™ UY, YSF, YSS y YSXS, cubriendo hierro, latón y acero inoxidable.
¿Hay opciones Nexus en acero inoxidable?
Sí. En esta familia destacan Strainex™ SXFS – Stainless Steel y UltraY™ YSXS – Stainless Steel, ambas pensadas para ambientes más exigentes y aplicaciones críticas.
¿Qué opción conviene cuando además del strainer se necesita aislamiento?
Cuando además del filtrado se requiere aislamiento, conviene revisar las versiones con válvula mariposa integrada como SXFV, SXGV y SXTV, o bien la familia UY cuando se necesita una combinación compacta de strainer, ball valve y unión.
