En Proveedora Térmica integramos accesorios hidrónicos Nexus para proyectos con agua helada y agua caliente donde la conexión al equipo terminal, el aislamiento, la flexibilidad de montaje y la facilidad de servicio son parte importante del resultado final. Esta página reúne tres líneas que suelen trabajar en conjunto dentro del sistema: Hose Paks, Unions & Isolation Valves y Flexible Hoses & Adapters.
Dentro de esta categoría se concentran soluciones para estandarizar conexiones en serpentines, facilitar mantenimiento, absorber tolerancias de instalación y simplificar el armado del arreglo hidráulico. En Hose Paks, Nexus publica modelos como ANH, AXH, AXH High Flow, AYH, AYH High Flow, MNH, MXH, MYH, NNH, NXH, NYH, ONH, OXH, OYH, XNH, XXH y XYH. En Unions & Isolation Valves aparecen Configur-A-Ball CB, UltraC™ UC, UltraNXP™ NXP, UltraNX™ NXH, UltraNX™ NXS, UltraNX™ NXU, UltraT™ UTF, UltraT™ UTU, UltraU UU y UltraX™ UX, además de las válvulas mariposa BV, BVG y BVT. En Flexible Hoses & Adapters se integran HLA, HNA, HSA, UltraFlex™ UFH (½” a 1”), UltraFlex™ UFH 2½”, UltraFlex™ UFHF y UltraFlex™ UFHM.

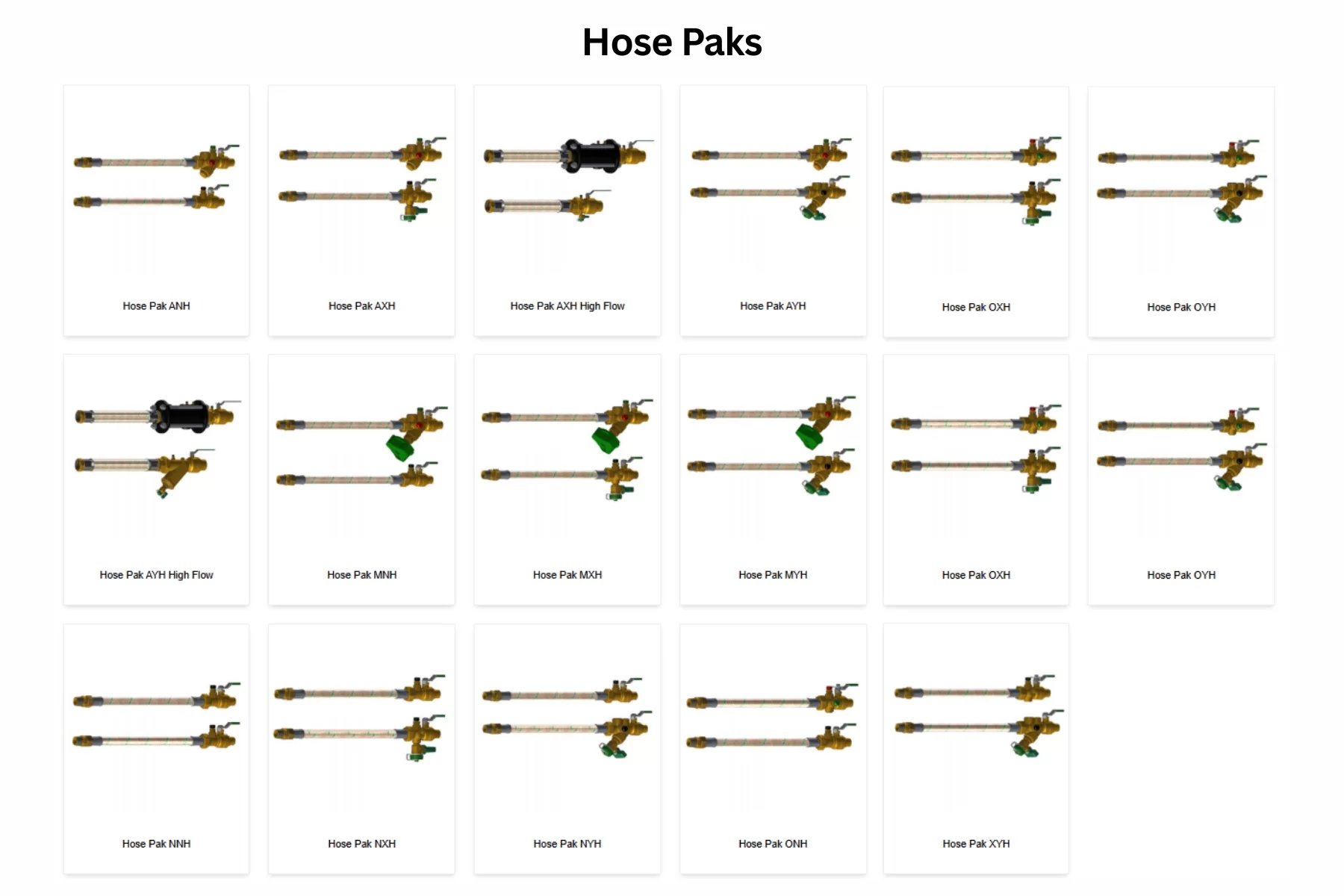

Hose Paks Nexus
Los Hose Paks Nexus son paquetes preconfigurados que combinan válvulas Nexus con mangueras flexibles de acero inoxidable para resolver de forma más ordenada la conexión al equipo terminal. La línea está formada por 17 configuraciones y cubre cinco enfoques principales: control automático de caudal, control manual multi-turn, control con ball valve, control manual calibrado con venturi modificado y arreglos con UltraX ball valve.
Hose Paks con control automático de caudal
En esta familia se integran los modelos ANH, AXH, AXH High Flow, AYH y AYH High Flow. La plataforma base trabaja a 600 WOG y 325°F en las versiones compactas, con extremos disponibles en FNPT, SWT, NexPress™ y NexLok™, mangueras de acero inoxidable, sellos tipo O-ring, flechas anti-expulsión, doble sello de flecha y removable, non-clogging flow cartridge, con precisión de ±5%. En ANH el rango publicado va de 0.33 GPM a 100.00 GPM según tamaño; en AXH también se publica blowdown/drain valve y el mismo rango general hasta 100.00 GPM; y en AYH además se integra filtrado y blowdown, manteniendo la misma base de precisión ±5%.
En la configuración AYH, el retorno se equipa con UltraMatic™ UM con dos puertos de prueba de presión y temperatura, mientras que el suministro integra UltraY™ UY con strainer, ball valve, union end, puerto de presión y temperatura, y blowdown/drain valve. Esta combinación es especialmente útil cuando, además del control automático de caudal, se quiere sumar aislamiento y filtrado en el mismo arreglo.
Las versiones AXH High Flow y AYH High Flow cubren aplicaciones de mayor caudal en 2”, con base de 175 PSIG y 250°F. En AXH High Flow el rango publicado es de 75.00 a 120.00 GPM, mientras que en AYH High Flow el rango publicado es de 75.00 a 100.00 GPM y el arreglo combina UltraMatic™ UMTB en retorno con UltraY™ UY en suministro.
Hose Paks con control manual multi-turn
En esta familia se integran los modelos MNH, MXH y MYH. La plataforma trabaja a 600 WOG y 325°F, con extremos disponibles en FNPT, SWT, NexPress™ y NexLok™, mangueras de acero inoxidable, O-rings, flechas anti-expulsión, doble sello, multi-turn position indicator y precisión de ±5%. En MNH el rango publicado va de 0.25 a 40.00 GPM según tamaño; en MYH la familia extiende el rango hasta 95.00 GPM e incorpora removable filter screen y blowdown/drain valve.
En la configuración MXH, el retorno se equipa con UltraMB™ MB con dos puertos de prueba de presión y temperatura, mientras que el suministro utiliza UltraX™ UX con puerto de presión y temperatura y blowdown/drain valve. Es una configuración práctica cuando se quiere balanceo manual con válvula multi-turn y al mismo tiempo una conexión flexible que facilite la intervención en el equipo.
Hose Paks con ball valve flow control
En esta familia se integran NNH, NXH y NYH. La base de diseño es de 600 WOG y 325°F, con extremos en FNPT, SWT, NexPress™ y NexLok™, mangueras de acero inoxidable, O-rings, flechas anti-expulsión y doble sello. La familia se maneja en conexiones Sweat, Female, NexPress y NexLok en tamaños desde ½” hasta 1½”, y en algunas configuraciones incorpora blowdown/drain valve y removable filter screen.
En NNH, tanto retorno como suministro se equipan con UltraNXP™ NXP con puerto de presión y temperatura, por lo que es una configuración muy directa para quien busca una solución compacta de aislamiento y conexión con manguera flexible. En NXH se agrega blowdown/drain valve, y en NYH se suma también removable filter screen, lo que ayuda cuando el proyecto quiere conservar la sencillez del control con ball valve, pero necesita una solución más completa para limpieza y servicio.
Hose Paks con control manual calibrado
En esta familia se integran ONH, OXH y OYH. La plataforma trabaja a 600 WOG y 325°F, con extremos disponibles en FNPT, SWT, NexPress™ y NexLok™, mangueras de acero inoxidable, O-rings, flechas anti-expulsión, doble sello y modified venturi, con precisión de ±3%. En ONH el rango publicado va de 0.18 a 31.00 GPM según tamaño; en OXH el rango va de 0.80 a 97.00 GPM; y en OYH se añade removable filter screen y blowdown/drain valve, manteniendo la precisión de ±3%.
En ONH, el retorno se equipa con UltraXB Orturi™ XB con dos puertos de prueba y memory stop, mientras que el suministro integra UltraNXP™ NXP con puerto de presión y temperatura. Esta familia es una muy buena opción cuando además de la conexión flexible se busca una base más clara para lectura y ajuste de caudal.
Hose Paks con UltraX ball valve
En esta familia se integran XNH, XXH y XYH. La plataforma trabaja a 600 WOG y 325°F, con extremos disponibles en FNPT, SWT, NexPress™ y NexLok™, mangueras de acero inoxidable, O-rings, flechas anti-expulsión y doble sello. En XNH se publica la familia en tamaños de ½” a 1½”; en XXH la línea se extiende hasta 2½” y añade removable filter screen y blowdown/drain valve; y en XYH la configuración combina en retorno UltraX™ UX y en suministro UltraY™ UY con strainer y blowdown.

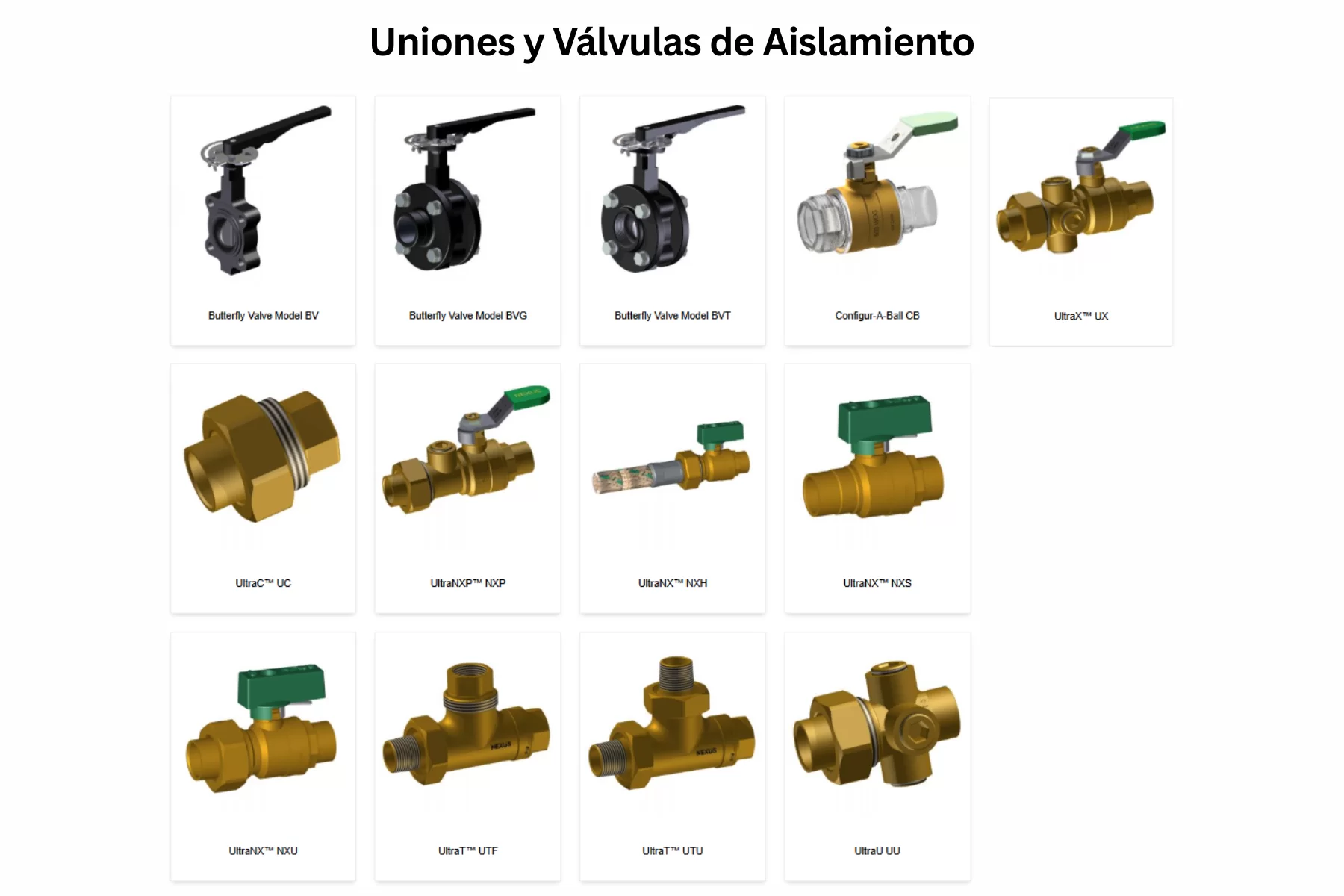

Unions & Isolation Valves Nexus
La línea Unions & Isolation Valves de Nexus reúne componentes para conexión, desconexión, derivación, aislamiento y servicio dentro del arreglo hidráulico. Aquí se integran uniones simples, válvulas de bola con unión, tees con unión, válvulas configurables y soluciones compactas con manguera o puerto para accesorios.
Configur-A-Ball CB
La Configur-A-Ball CB es una válvula de aislamiento de cuarto de vuelta con extremos configurables. Trabaja a 600 WOG y 325°F, acepta extremos FNPT, SWT, NexPress™, NexLok™ y Garden Hose, incorpora blowout-proof stem, double shaft seal y optional T-handle. En la información visible del fabricante se publican valores CV de 21.00 para ½”, 42.00 para el siguiente escalón de tamaños y conexiones configurables que ayudan a simplificar transiciones en tubería.
UltraC™ UC y UltraU UU
La UltraC™ UC es una service union con interchangeable tail pieces y base de 600 WOG y 325°F. La UltraU UU es una unión simple con la misma base de presión y temperatura, también con interchangeable union end. En UU, Nexus publica opciones de cuerpo de unión para ½” LO, ½” STD y de ¾” a 2”, con alternativas sweat, female o male según tamaño. Estas dos series resultan especialmente útiles cuando el proyecto necesita facilitar desmontaje, servicio y adaptación de conexión sin sobredimensionar el arreglo.
UltraT™ UTF y UltraT™ UTU
La familia UltraT™ está formada por la UTF de unión simple y la UTU de doble unión. Ambas se publican en hot forged brass, con base de 600 WOG y 325°F y selección de union ends. La serie UTF cubre modelos UTF1, UTF2, UTF3 y UTF4, mientras que la UTU cubre UTU1, UTU2, UTU3 y UTU4. En la guía de pedido, Nexus publica combinaciones de tamaño fijo, bypass y union end desde ½” hasta 2”, lo que vuelve a esta familia muy útil para derivaciones, puertos de servicio y arreglos de bypass compactos.
UltraNXP™ NXP, UltraX™ UX y UltraNX™
La UltraNXP™ NXP es una ball valve, union end con base de 600 WOG y 325°F, extremos FNPT, SWT, NexPress™ y NexLok™, unión intercambiable, blowout-proof shaft y double shaft seals. Nexus publica valores CV de 21.00, 42.00 y 132.00 según tamaño. La UltraX™ UX mantiene la misma lógica de válvula de bola con unión, pero extiende la familia hasta 2½” y publica CV de 21.00, 42.00, 132.00 y 345.00. La familia UltraNX™ añade variantes específicas: NXH con hose, NXS con conexión SWT x SWT y NXU como ball valve & union end en FNPT y SWT.
En NXH, la válvula trabaja a 600 WOG y 325°F, mientras la manguera trabaja a 400 WOG y 265°F; se maneja de ½” a 1” con conexión FNPT o SWT. En NXS, la válvula trabaja a 600 WOG y 325°F con conexión SWT x SWT en ½” y ¾”. En NXU, la base de diseño es 600 WOG y 325°F, con unión intercambiable y conexión fija FNPT o SWT. Estas tres series son especialmente útiles cuando el proyecto requiere compactar conexión, aislamiento y servicio en un solo componente.

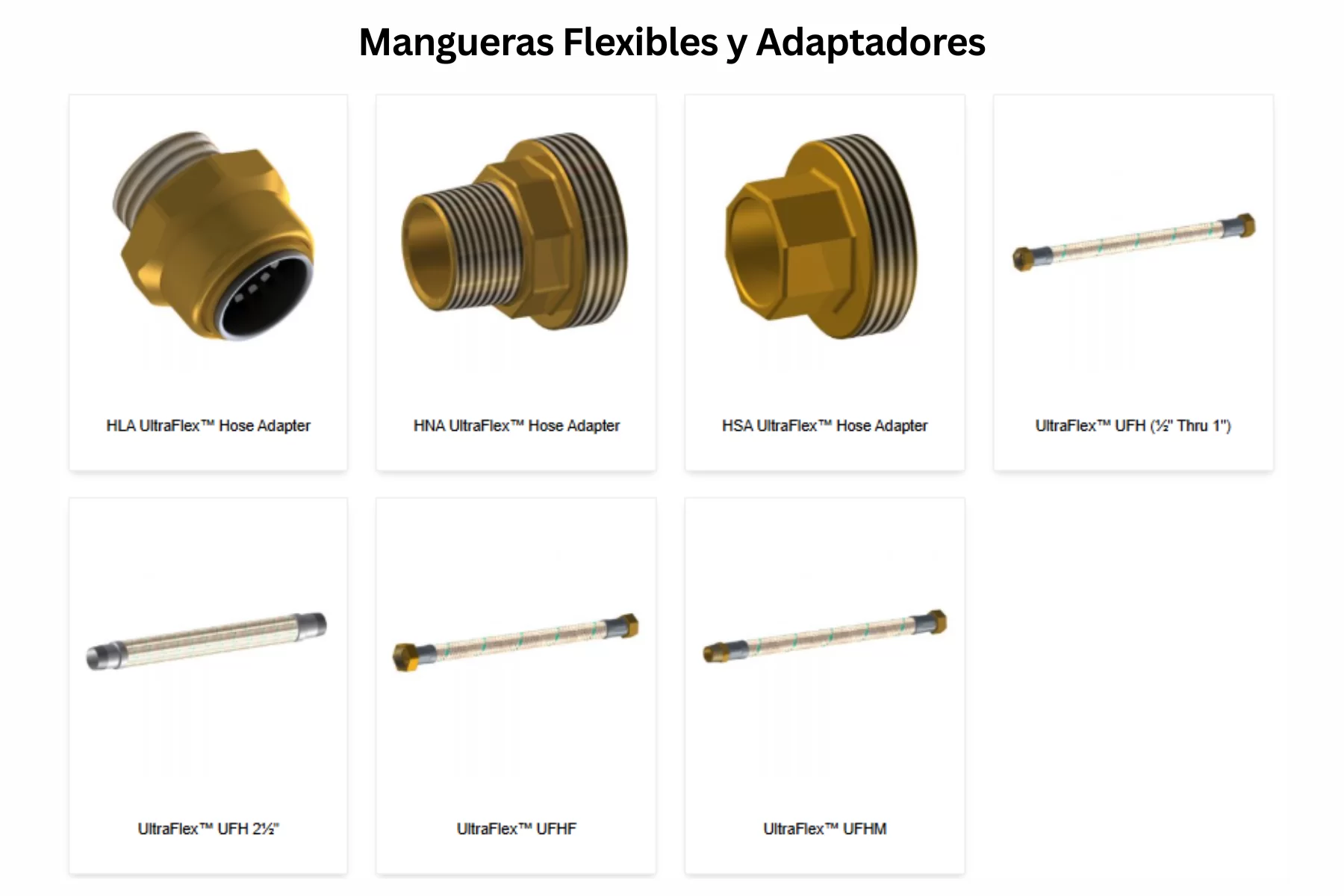

Flexible Hoses & Adapters Nexus
La línea Flexible Hoses & Adapters de Nexus permite resolver conexión flexible, absorción de tolerancias de instalación y transición entre la manguera y la conexión final al sistema o al equipo. Esta familia se compone de los adaptadores HLA, HNA y HSA y de las mangueras UltraFlex™ UFH (½” a 1”), UltraFlex™ UFH 2½”, UltraFlex™ UFHF y UltraFlex™ UFHM.
Adaptadores HLA, HNA y HSA
El HLA UltraFlex™ Hose Adapter es un adaptador con extremo Male NPSH hose end y salida NexLok™, con base de 250 PSI y 32°–200°F, en tamaños de ½”, ¾” y 1”. El HNA UltraFlex™ Hose Adapter trabaja con extremo Male NPSH hose end y salida Male MNPT adapter end; se publica para 400 PSI, 5°–248°F en ½” a 1” y 300 PSI, 5°–248°F en 1¼” a 2”. El HSA UltraFlex™ Hose Adapter mantiene la misma base de presión y temperatura del HNA, pero con salida Female SWT adapter end. Estas tres familias ayudan a adaptar la manguera flexible al tipo de conexión requerido por la instalación.
UltraFlex™ UFH y UFH 2½”
La UltraFlex™ UFH (½” a 1”) es una manguera flexible con Female NPSH swivel ends, gasket seals y diseño fire rated. Trabaja a 400 PSI y 5°–248°F, con largos publicados de 12”, 18”, 24”, 36” y 48” en ½”, de 18”, 24”, 36” y 48” en ¾”, y de 18”, 24” y 36” en 1”. En materiales, Nexus publica Kevlar® reinforced EPDM hose core y trenzado exterior. La versión UFH 2½” trabaja a 400 PSI y 70°F, con extremos MNPT fixed ends, diseño fire rated y largos de 24” y 36”.
UltraFlex™ UFHF y UFHM
La UltraFlex™ UFHF es una manguera flexible de doble unión con direct mount union end nut, Female NPSH swivel end, gasket seal y diseño fire rated. Trabaja a 400 PSI y 5°–248°F y se maneja en ½”, ¾” y 1” con largos de 12”, 18”, 24”, 36” y 48” según tamaño. La UltraFlex™ UFHM es la versión con Male NPT fixed end; trabaja a 400 PSI y 5°–248°F de ½” a 1” y a 300 PSI y 5°–248°F de 1¼” a 2”, con largos de 12” a 48” en tamaños pequeños y 18” a 36” en diámetros mayores.
¿Dónde aporta valor esta página de accesorios Nexus?
Esta familia es especialmente útil en proyectos donde se necesita resolver de forma más ordenada la conexión a fan coils, manejadoras, serpentines, equipos terminales, válvulas de control, strainers y arreglos de servicio. Los Hose Paks ayudan a estandarizar combinaciones ya armadas; las uniones y válvulas de aislamiento facilitan desmontaje, derivación y mantenimiento; y las mangueras flexibles con adaptadores permiten ajustar mejor la conexión final en campo.
FAQ: Preguntas frecuentes sobre accesorios hidrónicos Nexus
¿Qué accesorios Nexus manejamos en esta página?
Manejamos Hose Paks, Unions & Isolation Valves y Flexible Hoses & Adapters. Dentro de esas familias se incluyen modelos como ANH, AYH, MNH, ONH, XNH, Configur-A-Ball CB, UltraC UC, UltraNXP NXP, UltraX UX, UltraT UTF, UltraT UTU, HLA, HNA, HSA, UFH, UFHF y UFHM.
¿Qué diferencia hay entre un Hose Pak y una manguera UltraFlex?
El Hose Pak es un paquete preconfigurado que integra válvulas Nexus más mangueras flexibles dentro de un solo arreglo; la UltraFlex es la manguera o el conector flexible por separado, para integrarlo a un arreglo propio o a un componente puntual.
¿Qué familia conviene si además del flexible se necesita balanceo o control?
Si además de la conexión flexible se necesita control o balanceo, conviene revisar los Hose Paks: la familia A para control automático de caudal, M para control manual multi-turn, O para control manual calibrado y X/N para configuraciones con ball valve.
¿Qué opción conviene cuando se necesita una conexión flexible con adaptación a rosca o soldable?
Para eso se usan los adaptadores HNA y HSA. HNA adapta la manguera a MNPT y HSA a SWT; si la conexión requerida es NexLok™, la opción es HLA.
¿Las mangueras UltraFlex son fire rated?
Sí. Las fichas visibles de UFH, UFHF, UFHM y UFH 2½” publican diseño fire rated.
Cotiza hoy accesorios hidrónicos Nexus con Proveedora Térmica
En Proveedora Térmica ayudamos a seleccionar accesorios Nexus de acuerdo con el tipo de equipo, el diámetro de la línea, la conexión requerida, la necesidad de flexibilidad, el nivel de servicio y la lógica de operación del sistema. Si tu proyecto requiere Hose Paks, uniones, válvulas de aislamiento, mangueras flexibles o adaptadores Nexus, te ayudamos a definir la configuración adecuada. Contáctanos para preparar tu cotización a la medida de tu proyecto. Damos asesorías personalizadas y entregas a todo México.
