En Proveedora Térmica integramos conexiones y accesorios Nexus para proyectos HVAC con agua helada y agua caliente donde la instalación, el servicio, la medición y la conexión al equipo deben resolverse con componentes compatibles, prácticos y fáciles de especificar. Esta página concentra la línea de Connections y Accessories de Nexus, incluyendo NexLok™ Connection System, HLA UltraFlex™ Hose Adapter, Adapter – Grooved, Adapter – Threaded, Air Vent – Automatic, Air Vent – Manual, Air Vent – Manual Extended, Blowdown / Drain Valve, Check Valve, Handle Extension, Hanging Tag, Pressure & Temperature Test Port, Pressure & Temperature Test Port Extension, Quick Vent y Thermometer Well.
Esta familia complementa válvulas, Coil Paks, Hose Paks, strainers, estaciones de instrumentación y arreglos terminales Nexus. En lugar de resolver la conexión y el servicio con piezas genéricas dispersas, esta línea permite mantener una misma lógica de instalación para purga, prueba, drenado, adaptación de línea, aislamiento y conexión rápida dentro del sistema hidrónico.
¿Qué integra esta página de conexiones y accesorios Nexus?

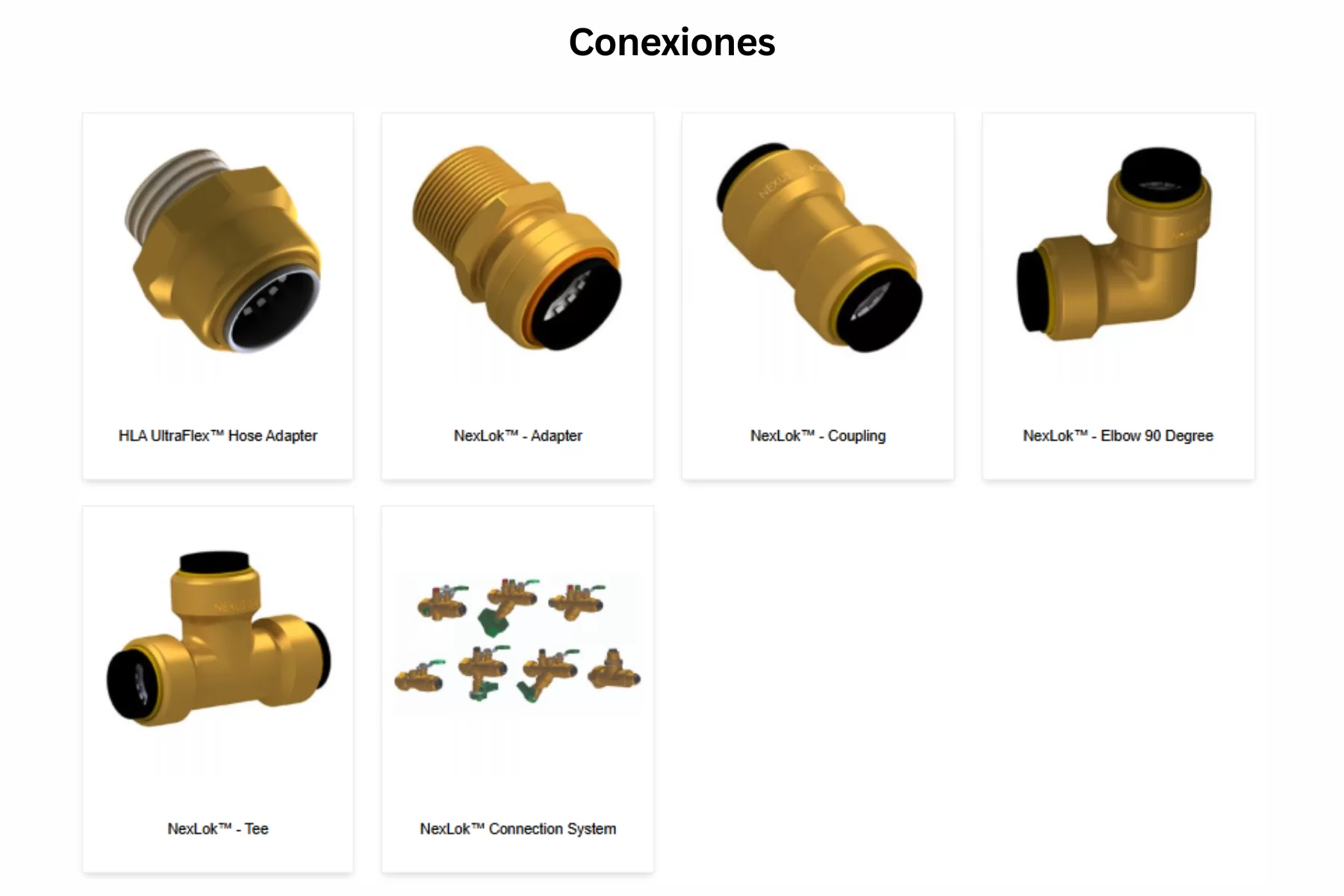

Esta página agrupa tres bloques principales. El primero es Connections, donde destacan HLA UltraFlex™ Hose Adapter y la familia NexLok™ con Adapter, Coupling, Elbow 90 Degree, Tee y NexLok™ Connection System. El segundo bloque es Accessories, donde se concentran purgas, venteos, puertos de prueba, drenado, extensión de maneral, identificación y accesorios de temperatura. El tercero reúne adaptadores de transición, como Adapter – Grooved y Adapter – Threaded, para resolver el enlace entre distintos tipos de conexión dentro de la instalación.

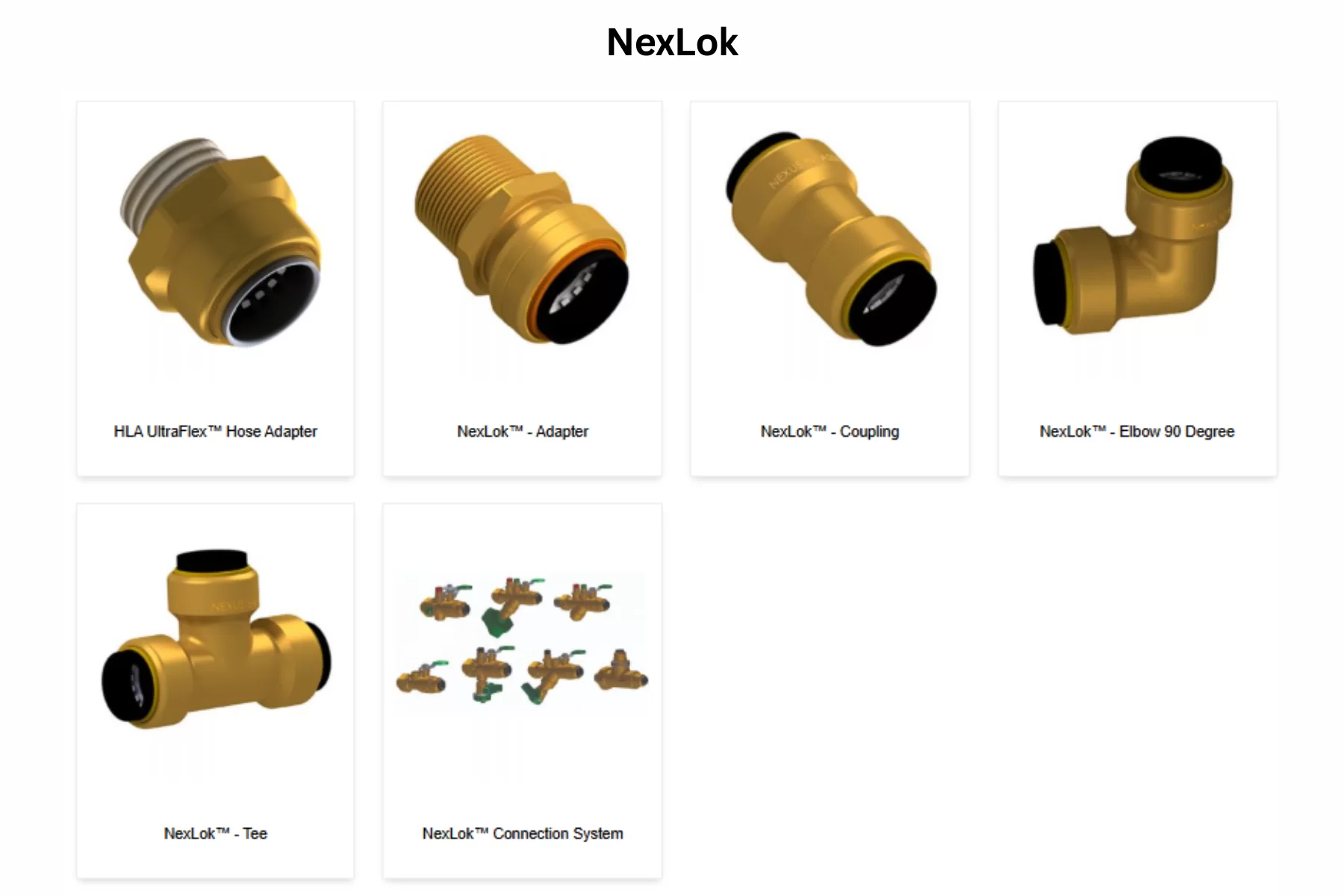

Sistema de conexión NexLok™
La familia NexLok™ es el sistema de conexión push-fit de Nexus para aplicaciones hidrónicas. Se presenta como una solución toolless, demountable y reusable, compatible con tubería de cobre duro y suave L, K y M, además de PEX y CPVC-CTS. En tamaños de ½” a 1” trabaja a 250 PSI y 200°F; en tamaños de 1¼” a 2” trabaja a 200 PSI y 200°F. También se publica como compatible con ASSE 1061-2011.
En materiales, NexLok™ utiliza forged brass en el cuerpo y en el anillo del cartucho, EPDM pre-lubricated en el O-ring, acetal resin en el demounting ring y stainless steel en el grip ring. La familia se maneja de ½” a 2”, por lo que funciona tanto en circuitos terminales compactos como en líneas mayores dentro del rango que normalmente acompaña válvulas y accesorios Nexus.
NexLok™ – Adapter
El NexLok™ – Adapter es un adaptador push-fit para transición de conexión dentro del sistema. Mantiene la base de 250 PSI y 200°F de ½” a 1” y 200 PSI y 200°F de 1¼” a 2”, con conexión sin herramienta, desmontable y reusable. Se maneja de ½” a 2” y se identifica como NLA fittings en los tamaños chicos y NexLok™ LD – NLA fittings en los mayores.
NexLok™ – Coupling
El NexLok™ – Coupling resuelve uniones rectas dentro de la misma plataforma push-fit. Trabaja bajo la misma lógica de presión, temperatura, compatibilidad de materiales y rangos de tamaño de la familia NexLok™, y se maneja como NLC fittings en ½” a 1” y NexLok™ LD – NLC fittings en 1¼” a 2”.
NexLok™ – Elbow 90 Degree
El NexLok™ – Elbow 90 Degree permite cambios de dirección a 90° dentro del mismo sistema push-fit. Mantiene la misma base de 250/200 PSI a 200°F según tamaño, compatibilidad con cobre, PEX y CPVC-CTS, y materiales en latón forjado, EPDM, resina acetal y acero inoxidable. Se maneja de ½” a 2”.
NexLok™ – Tee
El NexLok™ – Tee resuelve derivaciones dentro del sistema NexLok™. Igual que las otras piezas de la familia, se maneja como conexión push-fit sin herramienta, desmontable y reusable, con compatibilidad para cobre L/K/M, PEX y CPVC-CTS, y rango de ½” a 2”.
NexLok™ Connection System
El bloque NexLok™ Connection System reúne la lógica general de la familia para integrarla en válvulas, Coil Paks y Hose Paks Nexus. Para ½” a 1” se publica con los modelos NexLok™ – Valves, Coil Paks, Hose Paks; para 1¼” a 2” se maneja dentro de la serie LD de la misma familia.
HLA UltraFlex™ Hose Adapter
El HLA UltraFlex™ Hose Adapter conecta la línea de mangueras UltraFlex con el sistema NexLok™. Se publica como un adaptador con Male NPSH hose end y NexLok™ adapter end, con base de 250 PSI y 32°–200°F. Está fabricado con forged brass, EPDM, acetal resin, stainless steel y nylon 6/6, y se maneja en ½”, ¾” y 1”. Esta pieza es especialmente útil cuando el proyecto quiere combinar conexiones flexibles y transición rápida dentro del mismo ecosistema Nexus.
Adaptadores de transición Nexus
Adapter – Grooved
El Adapter – Grooved es un adaptador de brida con extremo ranurado. Trabaja a 175 PSI y 250°F, con grooved end y 125# Class B flange. Está fabricado en ductile iron ASTM A395 y la ranura se publica bajo ANSI / AWWA-C606-11. Se maneja de 2½” a 12”, con configuraciones de barrenado que van desde 4 x ¾” en los diámetros menores hasta 12 x 1” en 10”. Es una muy buena opción cuando la instalación necesita enlazar arreglos ranurados con componentes bridados sin perder continuidad en el sistema.
Adapter – Threaded
El Adapter – Threaded es la alternativa de transición a brida con extremo roscado. Trabaja a 175 PSI y 250°F, con threaded end y 125# Class B flange, y también utiliza ductile iron ASTM A395. La familia se maneja en 2½” a 3”, incluyendo configuraciones como 2½”, 2½” x 2”, 3”, 3” x 2” y 3” x 2½”. Esta pieza es útil cuando la línea roscada debe enlazarse a un componente bridado dentro del arreglo hidráulico.

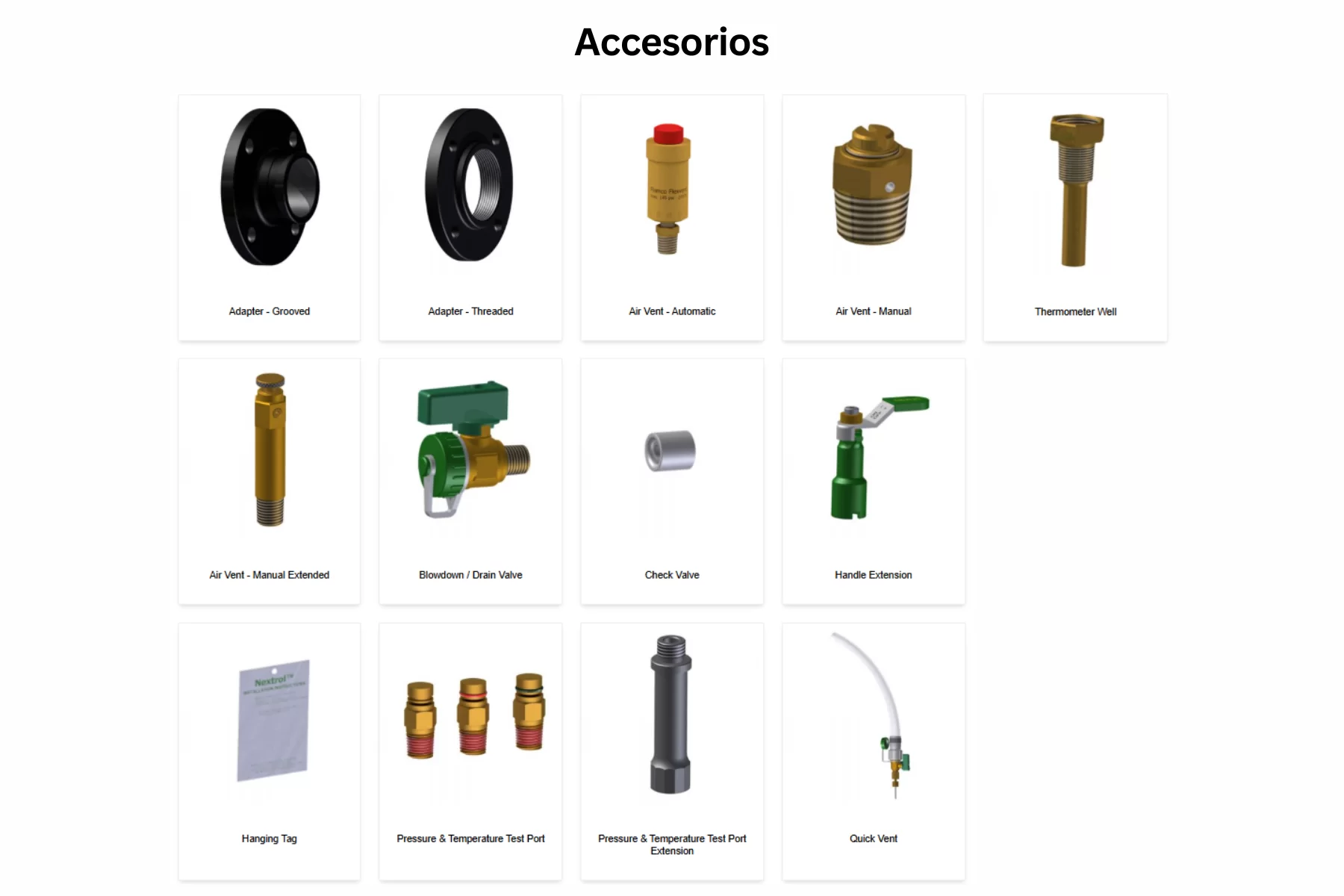

Accesorios de purga y venteo Nexus
Air Vent – Automatic
El Air Vent – Automatic es una purga automática tipo flotador para sacar aire acumulado en el punto más alto del sistema. Se publica para sistemas de calefacción y enfriamiento con mezclas de agua/glicol hasta 50%, con conexión mediante bushing adaptor con ¼” MNPT outside threads. Su base de operación visible se publica en torno a 145–150 PSI y 245–250°F, con funcionamiento float operated y una cámara de aire diseñada para reducir fugas y contaminación. En materiales, utiliza brass en el housing y seat, y plastic en el float.
Air Vent – Manual
El Air Vent – Manual es una purga manual compacta y de bajo perfil. Se publica con conexión ¼” MNPT, operación a 400 PSI y 325°F, blowout-proof stem, O-ring seal y side discharge. El cuerpo y el stem son de brass, y el sello es FKM O-ring. Es una solución muy práctica para puntos de venteo donde se requiere intervención directa y una pieza compacta.
Air Vent – Manual Extended
El Air Vent – Manual Extended conserva la misma base funcional de la purga manual, pero con mayor altura para facilitar acceso. Se publica con conexión ¼” MNPT, operación a 400 PSI y 325°F, blowout-proof stem, O-ring seal y side discharge. El cuerpo y el stem son de brass, el sello es FKM O-ring, y la altura publicada es de 2¼”.
Quick Vent
El Quick Vent es una solución de purga manual con vent probe, isolation valve y hose. En el resultado indexado del fabricante se publica con needle de 0.108” DIA, longitud de 2-9/16” O.A.L x ¾”, manguera de 18” O.A.L, y operación a 600 PSI y 325°F. También se menciona blowout-proof shaft y double shaft seals. Esta pieza es muy útil cuando el proyecto requiere una purga más dirigida y controlada en campo.
Accesorios de prueba, medición y temperatura
Pressure & Temperature Test Port
El Pressure & Temperature Test Port es el puerto de prueba estándar de la línea. Se publica en ¼” MNPT, con capacidad de 1000 PSIG y 325°F, diseño corto y sellador de rosca preaplicado. También se ofrece con tapa con O-ring en color verde, rojo o sin O-ring, con referencias visibles como PT-025, PT-025-G y PT-025-R. El cuerpo y la tapa son de DZR brass.
Pressure & Temperature Test Port Extension
La Pressure & Temperature Test Port Extension amplía el acceso al puerto de prueba cuando el aislamiento o la geometría del arreglo lo requieren. Se publica en versiones composite o brass, para puertos de ¼” y ½” P&T, con rosca 3/8”-24 UNF x 1.6” en los modelos PTE y PTEB. El cuerpo del PTE es de Delrin y el del PTEB es de brass.
Thermometer Well
El Thermometer Well es un inserto hermético para termómetro. Se publica en tamaño ¾” MNPT x 1¼”-18 UNEF, con base de 300 PSI a 150°F y 250 PSI a 350°F, y cuerpo en brass. Es una solución directa para instrumentar temperatura en el sistema sin exponer el instrumento al fluido de proceso.
Accesorios de drenado, retención e identificación
Blowdown / Drain Valve
La Blowdown / Drain Valve es una válvula de drenado con conexión para manguera y tapa. Se publica en ¼” a ¾”, con 600 WOG y 325°F, conexión para manguera de ¾”, blowout-proof shaft y double shaft seals. Es una pieza muy útil para limpieza, purga y servicio dentro del arreglo hidrónico.
Check Valve
La Check Valve de Nexus es un inserto de retención center guided, non-slam para evitar golpe y retorno no deseado del flujo. Se publica en ½” a 1¼” LO, con dos variantes: CV-1 a 362.5 PSI y 203°F y CV-2 a 362.5 PSI y 257°F. El cuerpo está fabricado en acetal reinforced with glass fiber, con resorte de stainless steel y sello NBR 70 O-ring. La ficha la vincula con familias como UM, UX y UU según el tamaño.
Handle Extension
La Handle Extension sirve para prolongar el maneral de la válvula cuando hay aislamiento térmico o cuando se necesita una operación más accesible. Se publica para ½” a 2½”, con temperatura máxima de 185°F, disponible with or without memory stop y con non-rotating outer shell. En materiales utiliza Delrin 100ST en el cuerpo exterior, brass en el cuerpo interior y espaciadores, y mild steel en los tornillos. La familia contempla modelos como ES-1, ES-1M, ES-2, ES-2M, ES-3 y ES-3M para distintas series Nexus.
Hanging Tag
El Hanging Tag es el accesorio de identificación de la línea. Se publica en tamaño 2” x 3” x .02”, con fondo blanco y texto verde. El tag es de Forged Brass ASTM B283, la cadena es metálica y el amarre es plástico. La misma ficha indica que puede utilizarse en productos como Nextrol, TwinTube, valves, Coil Paks, Hose Paks y packages, por lo que es útil cuando el proyecto requiere identificación clara en instalación o mantenimiento.
¿Cómo elegir entre conexiones y accesorios Nexus?
Cuando el proyecto necesita una solución de conexión rápida y desmontable, la base correcta es NexLok™. Cuando se requiere unir manguera flexible con esa misma lógica de conexión, la pieza clave es HLA UltraFlex™ Hose Adapter. Para enlazar líneas ranuradas o roscadas con componentes bridados, la ruta natural son Adapter – Grooved y Adapter – Threaded. Para purga, la familia se divide entre Air Vent – Automatic, Air Vent – Manual, Air Vent – Manual Extended y Quick Vent según el nivel de intervención y el tipo de acceso requerido. Para medición y puesta en marcha, destacan Pressure & Temperature Test Port, su Extension y Thermometer Well; y para limpieza y servicio del circuito, las piezas más útiles suelen ser Blowdown / Drain Valve y Check Valve.
Aplicaciones donde esta línea Nexus aporta valor
Las conexiones y accesorios Nexus son especialmente útiles en fan coils, manejadoras, serpentines, paquetes terminales, líneas de servicio, estaciones de instrumentación, Hose Paks, Coil Paks y arreglos de balanceo donde la conexión, el acceso a purga, la lectura de presión/temperatura y el servicio futuro deben quedar resueltos desde la selección del componente. La ventaja de trabajar esta línea dentro de una misma familia es mantener continuidad de materiales, rangos de operación y compatibilidad con otras soluciones Nexus del sistema hidrónico.
FAQ: Preguntas frecuentes sobre conexiones y accesorios Nexus
¿Qué productos incluye esta página de Nexus?
Incluye NexLok™ Connection System, HLA UltraFlex™ Hose Adapter, Adapter – Grooved, Adapter – Threaded, Air Vent – Automatic, Air Vent – Manual, Air Vent – Manual Extended, Blowdown / Drain Valve, Check Valve, Handle Extension, Hanging Tag, Pressure & Temperature Test Port, Pressure & Temperature Test Port Extension, Quick Vent y Thermometer Well.
¿Qué ventaja tiene NexLok™ frente a una conexión tradicional?
NexLok™ se publica como un sistema toolless, demountable y reusable, compatible con cobre, PEX y CPVC-CTS, lo que ayuda a simplificar instalación y servicio dentro del rango de aplicación de la familia.
¿Qué accesorios convienen para purga de aire?
Para purga pueden integrarse Air Vent – Automatic, Air Vent – Manual, Air Vent – Manual Extended o Quick Vent, según si se busca purga continua, purga manual compacta, acceso con altura adicional o una solución con sonda y manguera.
¿Qué accesorios sirven para pruebas de puesta en marcha?
Para pruebas y verificación conviene integrar Pressure & Temperature Test Port, Pressure & Temperature Test Port Extension y Thermometer Well. Estas piezas ayudan a medir, revisar y dar mantenimiento al sistema con una solución más ordenada.
¿Qué piezas ayudan en drenado y servicio?
Las más directas para esa función son Blowdown / Drain Valve y Check Valve, además de Handle Extension cuando el arreglo queda cubierto por aislamiento y se requiere una operación más accesible.
